AVENTICS | INTERBUS S | R412005743–BDL–001–AD
7.2.2 Comprobación de los sensores en el módulo
de entrada
Para el control, en el módulo de entrada está disponible un LED
para cada entrada. Se iluminan cuando el nivel de señal es alto.
La capacidad de funcionamiento y los efectos de los sensores
O
deben comprobarse antes de la puesta en servicio mediante la
lectura de los LED.

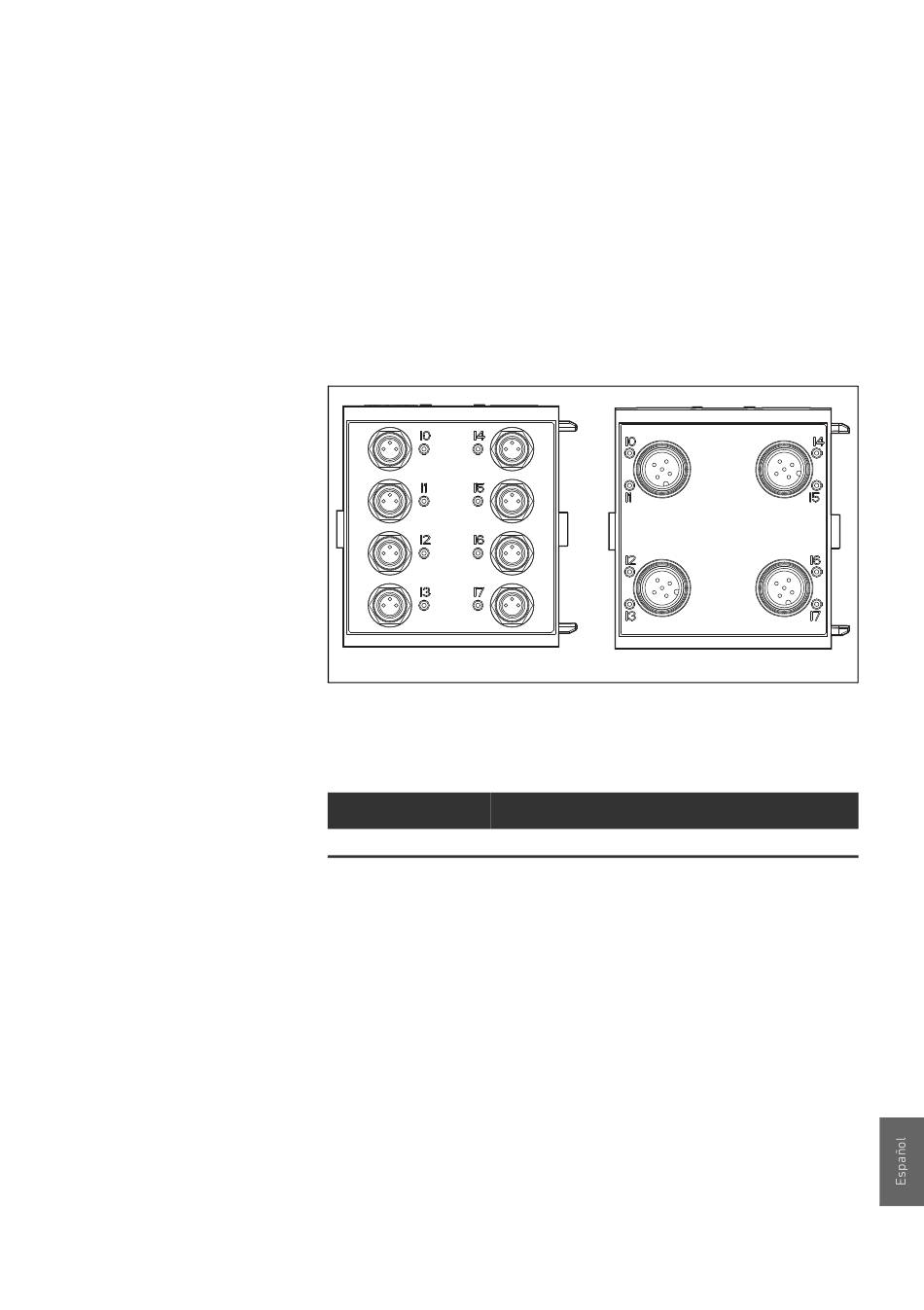

Fig. 10: Indicadores LED en el módulo de entrada M8 (izquierda) y M12
(derecha)
Tabla 20: Indicador LED en los módulos de entrada
LED Color Significado
Entrada amarillo Nivel de señal estado HIGH (alto)
Puesta en servicio y manejo
253
