AVENTICS | SERCOS III | R412012610–BDL–001–AB
7

Messa in funzione e comando

7.1

Esecuzione delle preimpostazioni

Eseguire le seguenti preimpostazioni:
W
Selezione dell'alimentazione valvole
W
Impostare le segnalazioni diagnostiche.

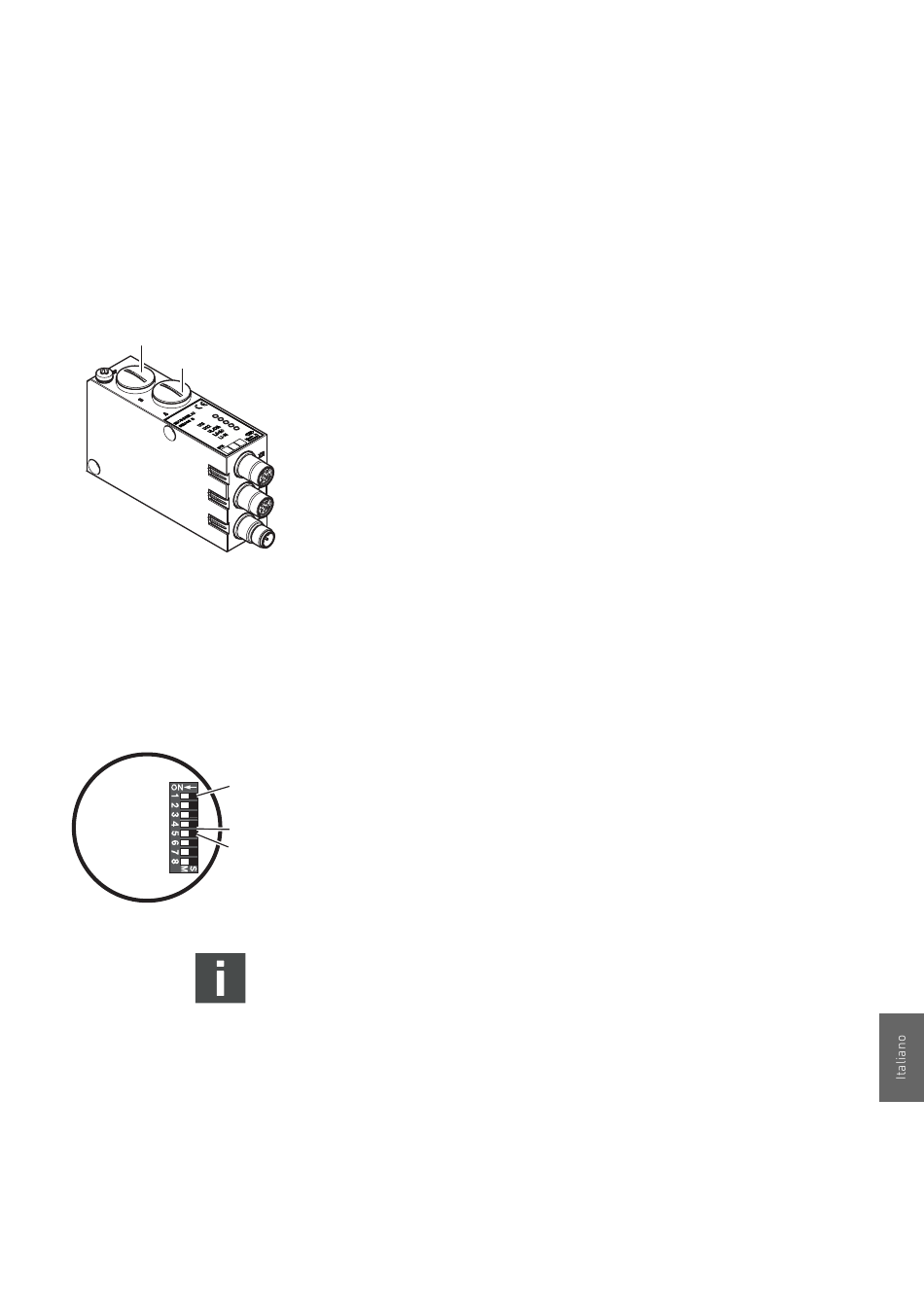

Tutte queste impostazioni vengono eseguite tramite i selettori
collocati al di sotto dei due raccordi A e B.
Per tutte le preimpostazioni procedere nel modo seguente:
1. Svitare il raccordo.
2. Definire l'impostazione corrispondente come descritto
di seguito.
3. Riavvitare il raccordo PG (0,6 + 0,2 Nm), assicurandosi che
gli anelli di tenuta siano posizionati correttamente.
7.1.1

Impostazione delle segnalazioni diagnostiche

Il selettore di modalità S1 per l'impostazione delle segnalazioni
diagnostiche si trova al di sotto del raccordo PG A.
Lo stato alla consegna è conforme a SERCOS III.
O
Con il selettore S1.1, attivare o disattivare la segnalazione
diagnostica per la valvola sul master.
La modifica alla posizione dei selettore viene applicata solo
dopo un ulteriore "Power-on".
Anche quando la segnalazione diagnostica è disattivata, sul
master vengono visualizzate le diagnosi in corso tramite i LED.
Messa in funzione e comando
157
