AVENTICS | SERCOS III | R412012610–BDL–001–AB
4. S'assurer que le boîtier du connecteur est solidement
connecté au boîtier du coupleur de bus.
6.3.3 Raccorder le coupleur de bus en tant que
dernière station
1. cas d'utilisation de câbles non confectionnés, effectuer
l'affectation correcte des broches (voir 5 à la page 108) des
raccords enfichables.

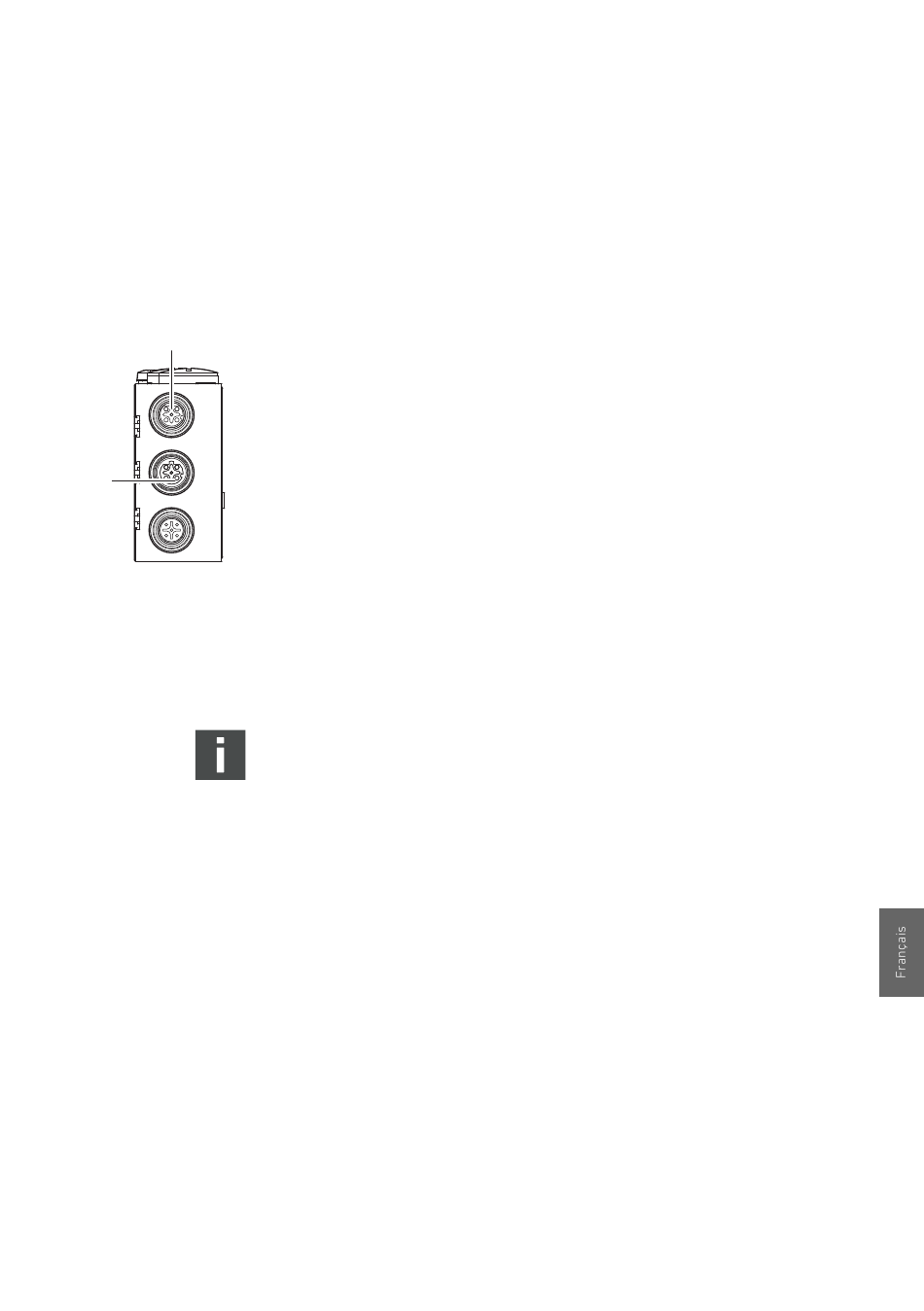

2. Raccorder le câble bus entrant à l'un des deux connecteurs
X71 / X72.
3. Afin d'assurer la protection IP (voir chapitre « Pièces de
rechange et accessoires » à la page 128), munir la prise de
l'appareil d'un capuchon de protection M12.
4. En cas d'utilisation de câbles non confectionnés et de
connecteurs avec boîtier métallique, raccorder le blindage
directement sur le boîtier du connecteur (boîtier CEM) aux
deux côtés du câble bus. Cela permet de protéger les câbles
de données contre les parasites.
Pour éviter que des courants compensateurs passent via le
coupleur de bus, un câble de compensation des potentiels
d'au moins 10 mm
au minimum satisfaire aux exigences de la catégorie CAT5e,
posséder un double blindage (S / STP) et avoir une
longueur maximale de 100 m.
5. S'assurer que le boîtier du connecteur est solidement
connecté au boîtier du coupleur de bus.
2
est nécessaire. Le coupleur de bus doit
109
