108 AVENTICS | SERCOS III | R412012610–BDL–001–AB
Montage
BUS IN
X71
1 1 2 2
5 5
4 4 3 3
BUS O U T
X72
1 5 2
4 3
1
X71
X72
2
X10

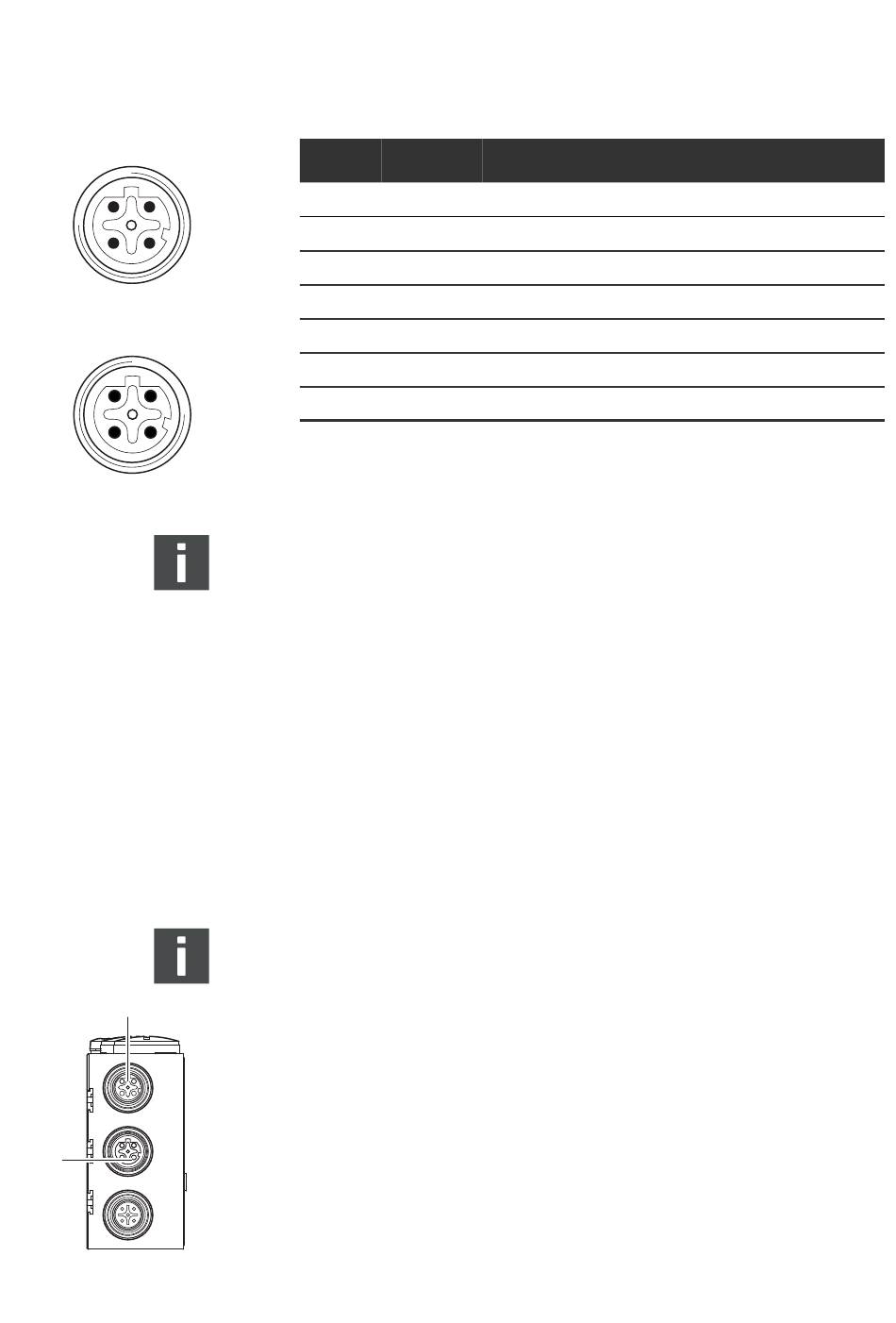

Tableau 5 : Affectation X71 (Ethernet) et X72 (Ethernet), M12, codé D
Broche Signal
1 TD+
2 RD+
3 TD–
4 RD–
5
Boîtier
X71 / X72 : raccord de communication
La technique de raccordement et l'affectation des
connecteurs correspondent aux prévisions de la directive
technique.
6.3.2 Raccorder le coupleur de bus en tant que
station intermédiaire
1. En cas d'utilisation de câbles non confectionnés, effectuer
l'affectation correcte des broches (voir 5 à la page 108) des
raccords enfichables.
2. Raccorder le câble bus entrant à l'un des deux connecteurs
X71 / X72.
Les connecteurs X71 et X72 ont les mêmes autorisations. Il
est néanmoins recommandé d'utiliser le même connecteur
pour l'entrée ou la sortie pour tous les appareils. Le câble
SERCOS III doit au minimum satisfaire aux exigences de la
catégorie CAT5e, posséder un double blindage (S / STP) et
avoir une longueur maximale de 100 m.
3. En cas d'utilisation de câbles non confectionnés et de
connecteurs avec boîtier métallique, raccorder le blindage
directement sur le boîtier du connecteur (boîtier CEM) aux
deux côtés du câble bus. Cela permet de protéger les câbles
de données contre les parasites.
Signification
Transmit pos.
Receive pos.
Transmit neg.
Receive neg.
Blindage ou mise à la terre
