AVENTICS | SERCOS III | R412012610–BDL–001–AB
6

Montaggio

6.1 Montaggio dell'accoppiatore bus sul
sistema di valvole
Ogni sistema valvole individualmente configurato viene fornito
con tutti i componenti completamente avvitati:
W
Batteria di valvole
W
Accoppiatore bus
Il montaggio dell'intero sistema di valvole è descritto in modo
esauriente nelle istruzioni per l'uso allegate per il sistema di valvole.
La posizione di montaggio del sistema di valvole assemblato è a
piacere. Le dimensioni del sistema di valvole completo variano in
base all'equipaggiamento del modulo (ved. Fig. 3).
6.1.1

Dimensioni

33 9

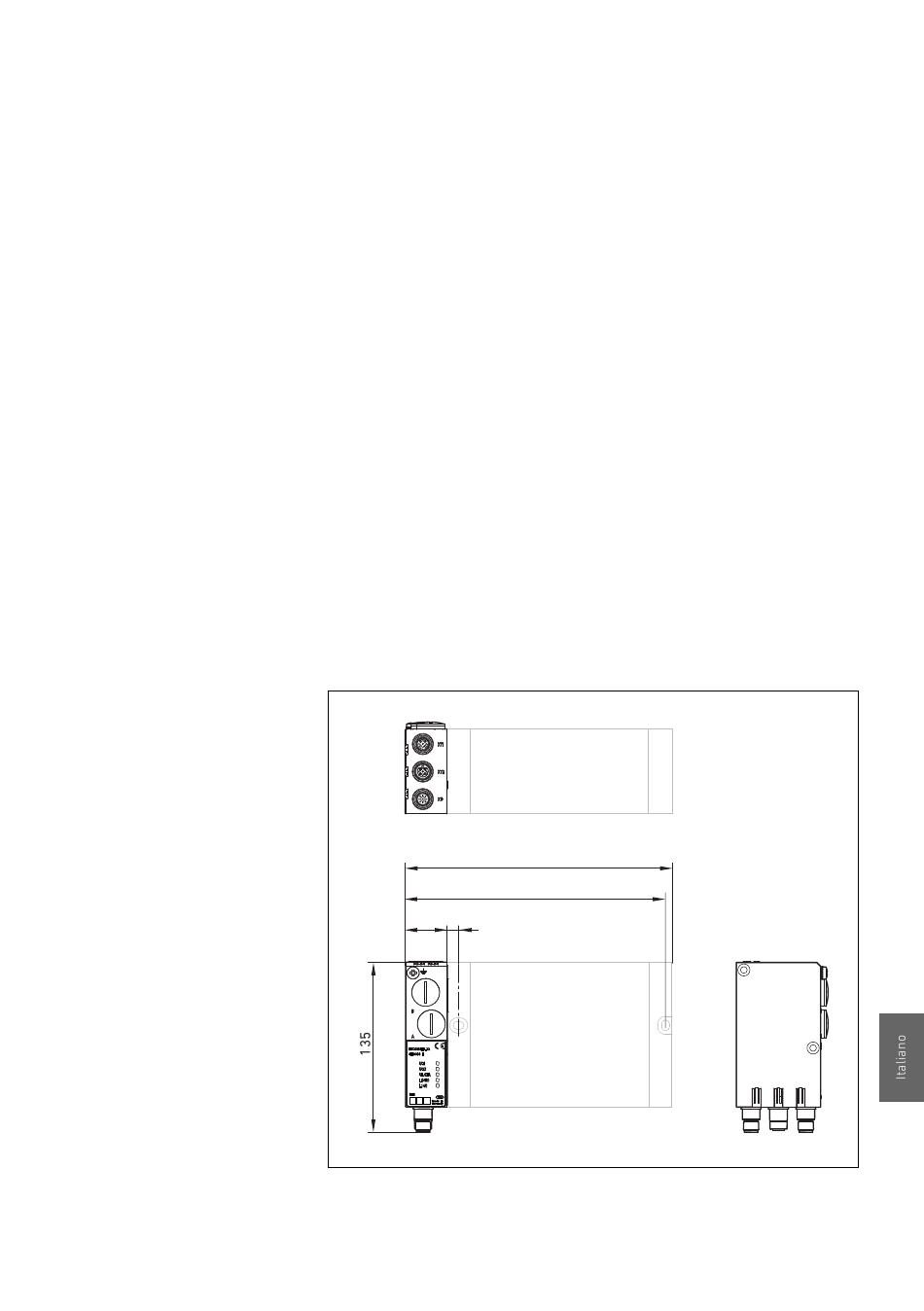

Fig. 3: Disegno quotato del sistema di valvole (accoppiatore bus e valvole)
Le misure A e B dipendono dal blocco valvole utilizzato.
A + 33
B + 33
149
