Enhetens Komponenter; Fältbussnod - Aventics SERCOS III Mode D'emploi

7
6

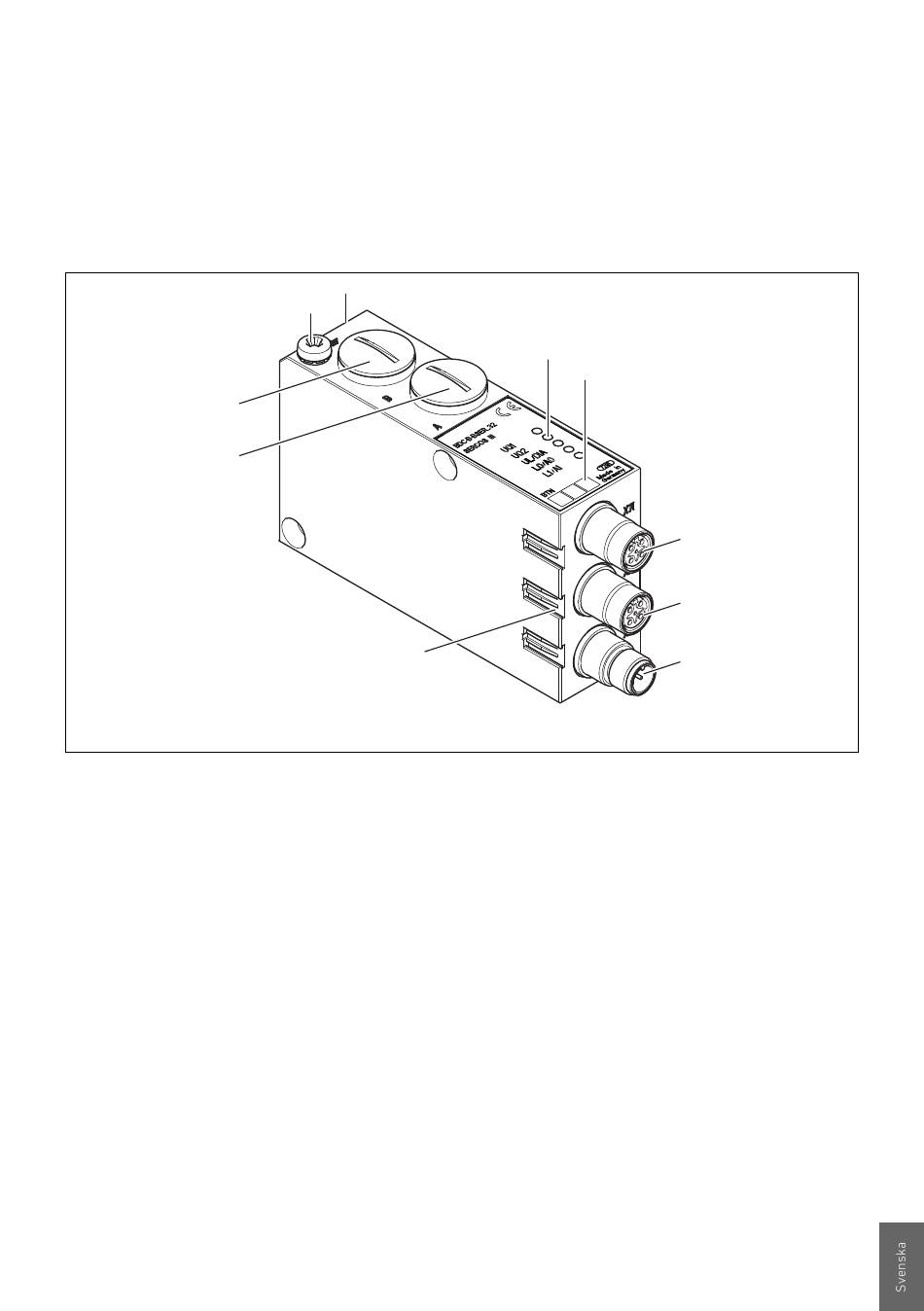

Fig 2: Översikt av fältbussnoden
1 LED-lampor för felmeddelanden
2 BTN-ruta
3 X71 (BUS IN), anslutning för fältbussnod för styrning av
4 X72-anslutning (Ethernet) för fältbussnod
5 X10-anslutning (POWER) för spänningsmatning av ventilspolarna
6 Skruvlock A 0,6 + 0,2 Nm: DIP-brytare S1 (diagnosinställningar)
7 Skruvlock B 0,6 + 0,2 Nm: skjutomkopplare S2 (ventiltilldelning för spänningsmatning)
8 FE-anslutning 4 + 0,5 Nm
9 Ficka för märkskyltar (se "Reservdelar och tillbehör" på sidan 260)
1)
Stifttilldelning, se sidan 239 och 242
AVENTICS | SERCOS III | R412012610–BDL–001–AB
5.2

Enhetens komponenter

5.2.1 Fältbussnod
9
8
9
1)
Beskrivning av enheten
1
2
3
4
5
1)
235
