4
3 1
I0...I7
Messa a terra nel
VS HF04 con AS-i
AVENTICS | AS-i | R499050017–BDL–001–AE
1. Cablare gli ingressi come da Tab. 7.
2. Collegare gli ingressi elettrici con connettori M8 (ved. "Parti
di ricambio e accessori" a pagina 166) ai moduli Input.
3. Per garantire il tipo di protezione IP65, chiudere le prese
dell'apparecchiatura non occupate con il tappo di protezione
M8 o M12 (accessori).
Gli ingressi o l'alimentazione dei sensori sono collegati
galvanicamente con il bus AS-i. I sensori collegati possono
essere azionati solo tramite l'alimentazione del
connettore M8. L'alimentazione esterna o la messa a terra
dei sensori non sono consentite.

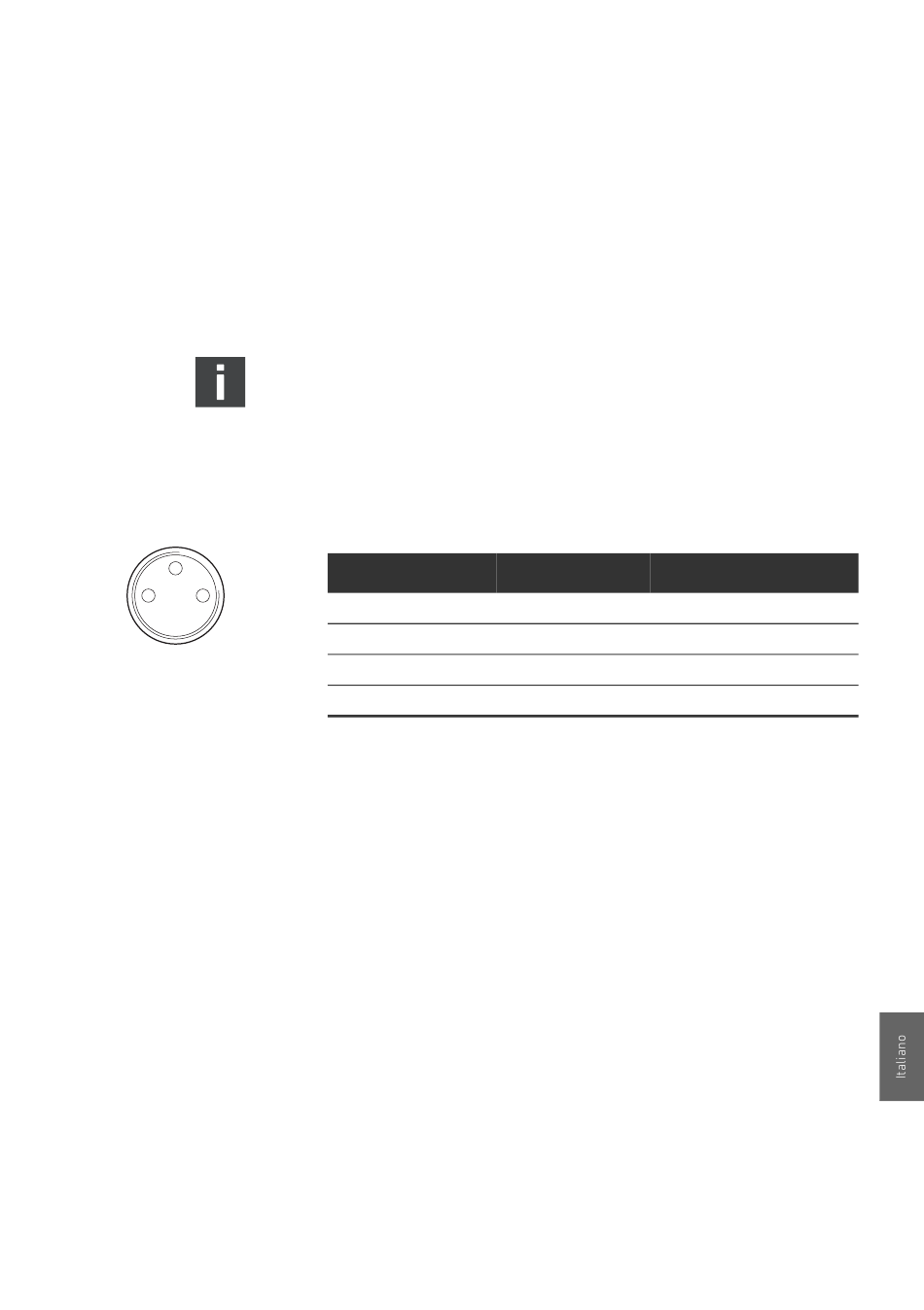

Tabella 7: Occupazione degli ingressi nella boccola sensori M8x1
Pin
1
3
4
Corpo
6.3.4

Attacco FE

Per disperdere disturbi EMC, predisporre una messa a terra
O
funzionale, collegando con un cavo a bassa impendenza
l'attacco FE (1) alla piastra terminale EP del sistema di
valvole.
Sezione cavo consigliata: 10 mm
Alla consegna la vite per l'attacco FE è già montata nella piastra
terminale EP del VS HF04.
L'attacco FE (2) può essere collegato a scelta, o alla piastra
terminale E o direttamente all'AS-i (ved. Fig. 4 a pagina 142 e
Fig 5 a pagina 143).
A tal scopo svitare la vite per l'attacco FE (1) dalla piastra
O
terminale EP del sistema di valvole ed avvitarla nell'attacco
FE (2) della piastra terminale E o direttamente nell'AS-i.
Instaurare quindi il collegamento con la messa a terra
funzionale.
Segnale Occupazione
SENSOR+ Alimentazione sensori +
SENSOR– Potenziale di riferimento
I0 - I7 o I3 Segnale sensore
Non occupato
2
151
