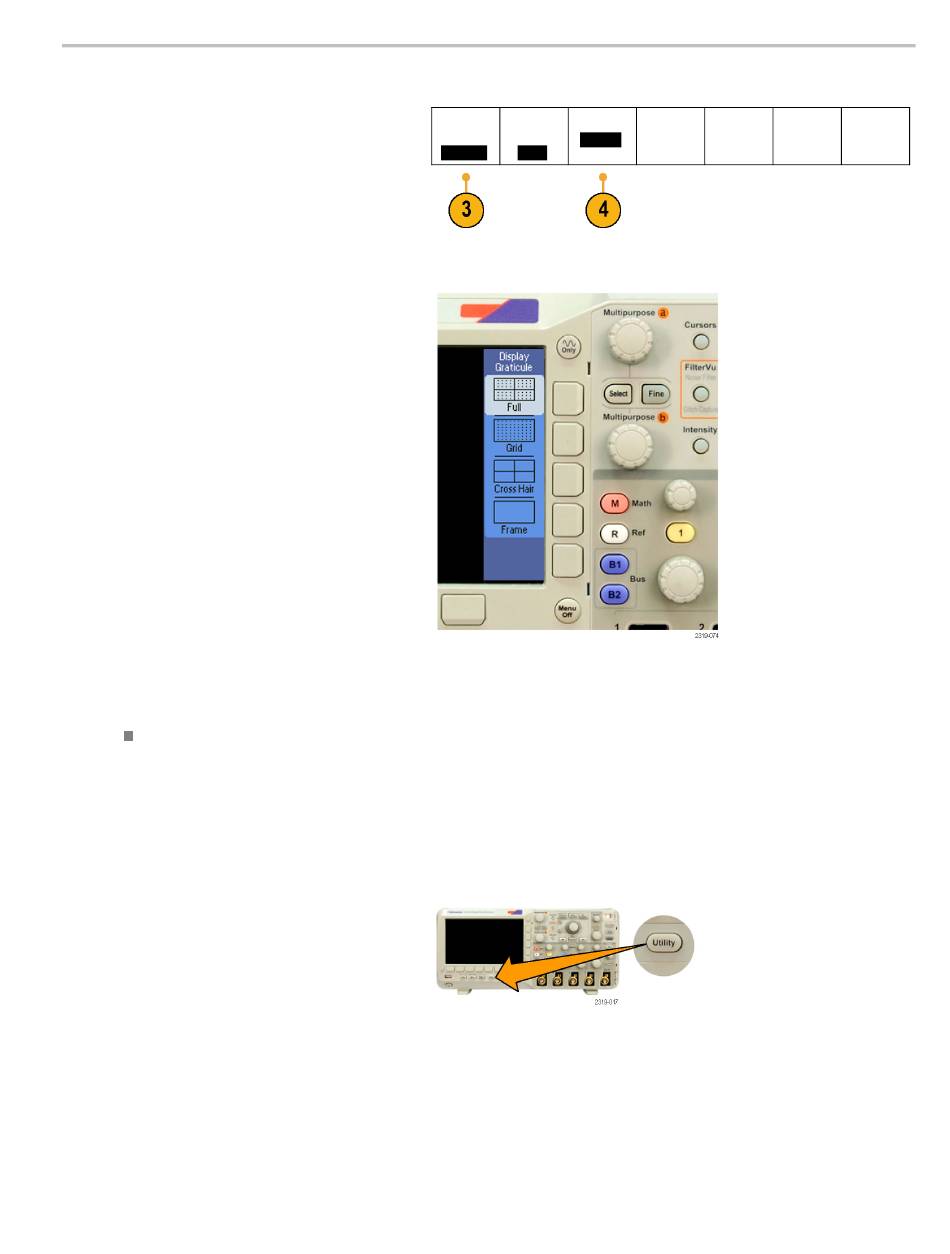

3. Tournez le bouton d'usage général a, puis
sélectionnez Affichage.
4. Appuyez sur Réticule dans le menu latéral
inférieur.
5. Sélectionnez le style souhaité dans le menu
latéral qui s'affiche.
Utilisez un réticule Complet pour une
évaluation rapide des paramètres du signal.
Utilisez un réticule en Grille pour afficher en
plein écran les mesures avec des curseurs
et des affichages automatiques, lorsqu'il
n'est pas nécessaire d'utiliser un affichage
en Croix.
Utilisez un réticule en Croix pour évaluer
rapidement les signaux tout en laissant de
l'espace pour les affichages automatiques
et d'autres données.
Utilisez un réticule en Trame avec des
affichages automatiques et d'autres écrans
de texte lorsque vous n'avez pas besoin des
fonctions d'affichage.
Astuces
Vous pouvez afficher des réticules IRE et mV. Pour cela, définissez le type de déclenchement sur vidéo et l'échelle
verticale sur 143 mV/division (vous pouvez sélectionner 143 mV/division dans les paramètres approximatifs de
l'échelle verticale pour la voie lorsque vous définissez le type de déclenchement sur vidéo). L'oscilloscope affichera
automatiquement le réticule IRE pour les signaux NTSC et le réticule mV pour les autres signaux vidéo (PAL, SECAM et
personnalisé).
Configuration du rétro-éclairage de l'écran LCD
1. Appuyez sur Utility.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Page
Intensité
Réticule
Utilitaire
rétro-éclair
Complet
Affichage
Haute
Affichage des données de signal
Annotation
de l'écran
79
