Analyse des données de signal
La zone du signal source utilisée pour calculer la FFT est généralement légèrement inférieure à une largeur d'écran
de données. Pour afficher cette zone, activez les indicateurs de fenêtrage.
La FFT est calculée (généralement) à partir de 5 000 points du signal source. Lorsque la zone d'entrée contient plus de
5 000 points, la résolution de la zone est réduite (c.-à-d. que le nombre d'échantillons est réduit).
Lorsque la zone d'entrée est extérieure à l'écran, la FFT ne peut pas être calculée. Pour afficher votre signal à l'écran,
appuyez sur Acquérir -> Déf. position horizontale sur 0 s.
Repliement du spectre
La plus large fréquence du spectre FFT est appelée fréquence de Nyquist. Les composants de fréquence supérieurs à la
fréquence de Nyquist apparaissent à l'écran en-dessous de la fréquence de Nyquist. Cette opération est appelée repliement
du spectre. Pour éliminer les repliements du spectre, essayez les solutions suivantes :
Paramétrez la FFT afin que la fréquence de Nyquist soit supérieure aux principaux composants de fréquence de votre
signal. Pour ce faire, réglez le paramètre Temps/division pour zoom horizontal, qui affecte la fréquence de Nyquist.
Utilisez le filtre passe-bas FilterVu pour éliminer le repliement du spectre du signal source. Pour ce faire, définissez la
fréquence du filtre sur sa valeur minimale (le zoom éteint et les acquisitions en cours). Les fausses fréquences sont
réduites au maximum à 1 % de leur amplitude originale. L'utilisation d'une fréquence de filtre supérieure au minimum
peut réduire (mais non éliminer) le repliement du spectre.
Identifiez et ignorez les fausses fréquences.
REMARQUE.
La fréquence de Nyquist équivaut à la moitié de la fréquence d'échantillonnage. Lorsque la FFT est prise sur
un signal avec résolution réduite, la fréquence de Nyquist sera la moitié de la fréquence d'échantillonnage réduite du signal
et non la moitié de de la fréquence d'échantillonnage pleine de l'oscilloscope.
Astuces
Si vous le souhaitez, utilisez la fonction zoom conjointement avec les commandes Position horizontale et Echelle
horizontale pour agrandir et positionner le signal FFT.
Utilisez l'échelle dBV Eff par défaut pour afficher une vue détaillée des différentes fréquences, même si elles ont des
amplitudes très différentes. Utilisez l'échelle Linéaire Eff pour afficher une vue globale des fréquences et de leur
interaction.
La fonction FFT propose quatre fenêtres. Chaque fenêtre offre un compromis entre résolution de fréquence et précision
d'amplitude. Le choix de la fenêtre à utiliser est fonction de la nature de la valeur à mesurer et des caractéristiques du
signal source. Observez les consignes suivantes pour sélectionner la fenêtre la mieux adaptée.
Description

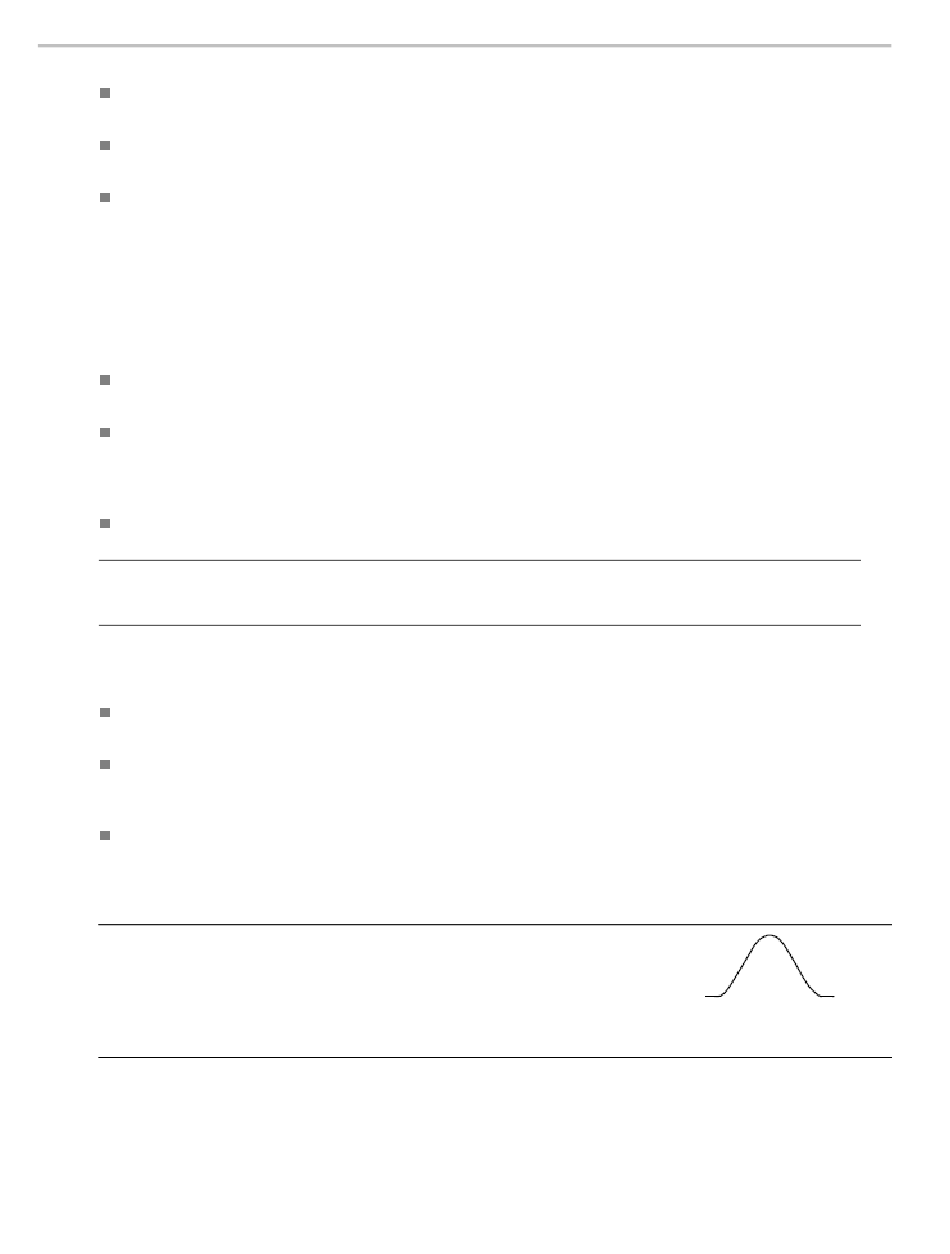

Hanning
Cette fenêtre est adaptée à la mesure de la précision d'amplitude, mais moins à la résolution
des fréquences.
Servez-vous d'une fenêtre Hanning pour mesurer le bruit sinusoïdal, périodique et aléatoire à
bande étroite. Cette fenêtre est également utile pour les transitoires ou les salves, lorsque le
niveau du signal avant et après l'événement présente des différences significatives.
104
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
