Affichage des données de signal

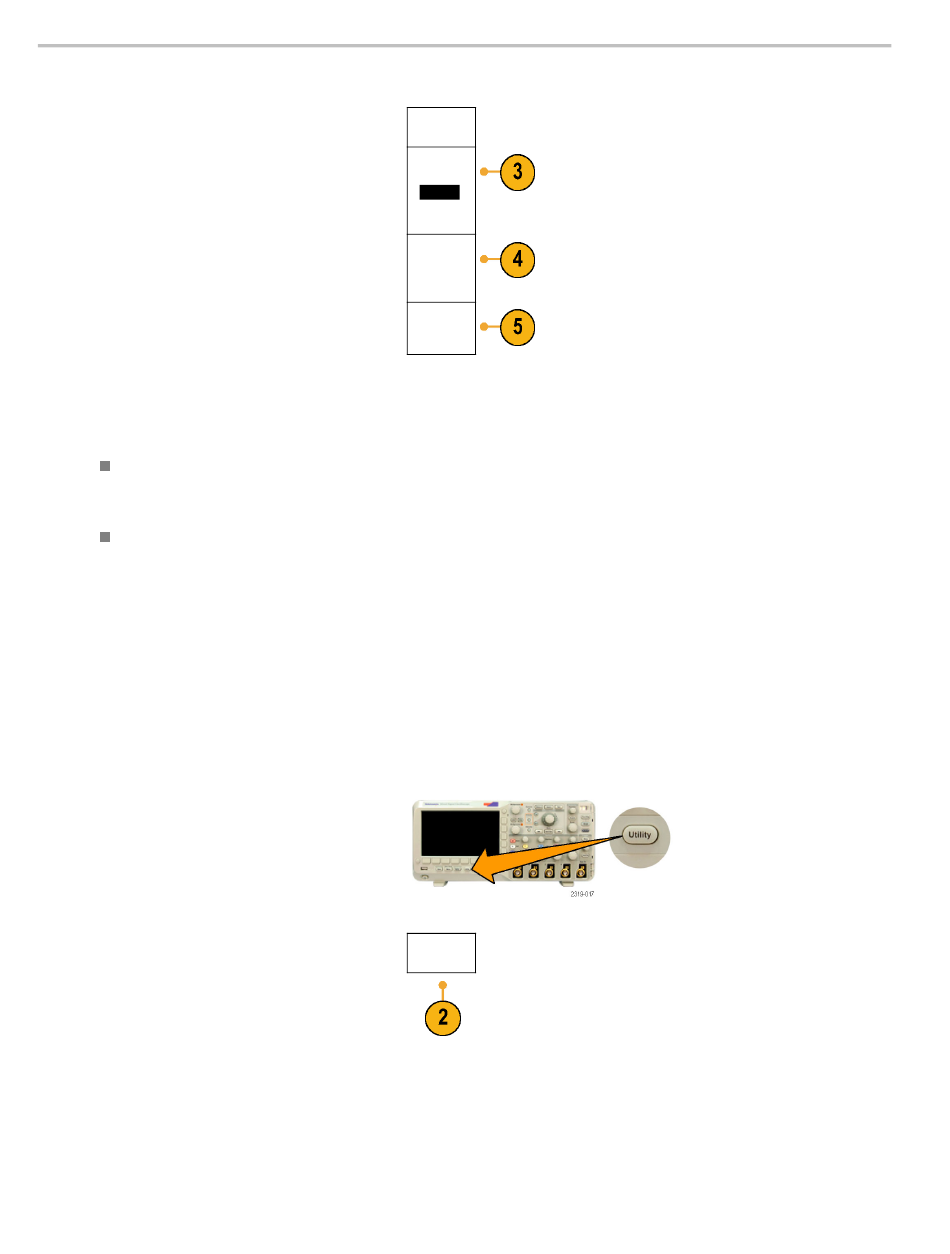

3. Appuyez sur Temps persistance et tournez
le bouton d'usage général a pour que les
données du signal restent à l'écran pendant
le laps de temps spécifié par l'utilisateur.
4. Appuyez sur Régler sur automatique
pour que l'oscilloscope détermine
automatiquement un temps de persistance.
5. Appuyez sur Annuler persistance pour
réinitialiser les données de persistance.
Astuces
La persistance variable cumule les points échantillonnés du signal pendant un laps de temps spécifique. Chaque
signal échantillonné se dégrade indépendamment, suivant le laps de temps choisi. Utilisez une persistance variable
pour afficher les anomalies de signal peu fréquentes, telles que les parasites.
La persistance infinie cumule en permanence les points d'enregistrement, jusqu'à ce que vous modifiiez l'un des
paramètres d'affichage de l'acquisition. Utilisez une persistance infinie pour afficher les anomalies de signal uniques,
telles que les parasites.
Mode Affich. XY
Le mode Affich. XY trace les données en paires fixes de signaux les unes par rapport autres. Vous pouvez utiliser CH1
par rapport à CH2 et REF1 par rapport à REF2. Sur les modèles à quatre voies, vous pouvez également utiliser CH3
par rapport à CH4.
Configuration du style du réticule
1. Pour définir le style du réticule, appuyez sur
Utility.
2. Appuyez sur Page Utilitaire.
78
Affichage
signal
Temps per-
sistance
(a) Auto
Régler sur
automa-
tique
Annuler
persis-
tance
Page
Utilitaire
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
