Acquisition du signal
Utilisez les boutons du menu latéral pour
définir les paramètres des entrées, tels
que les signaux spécifiques d'une voie
analogique ou numérique.

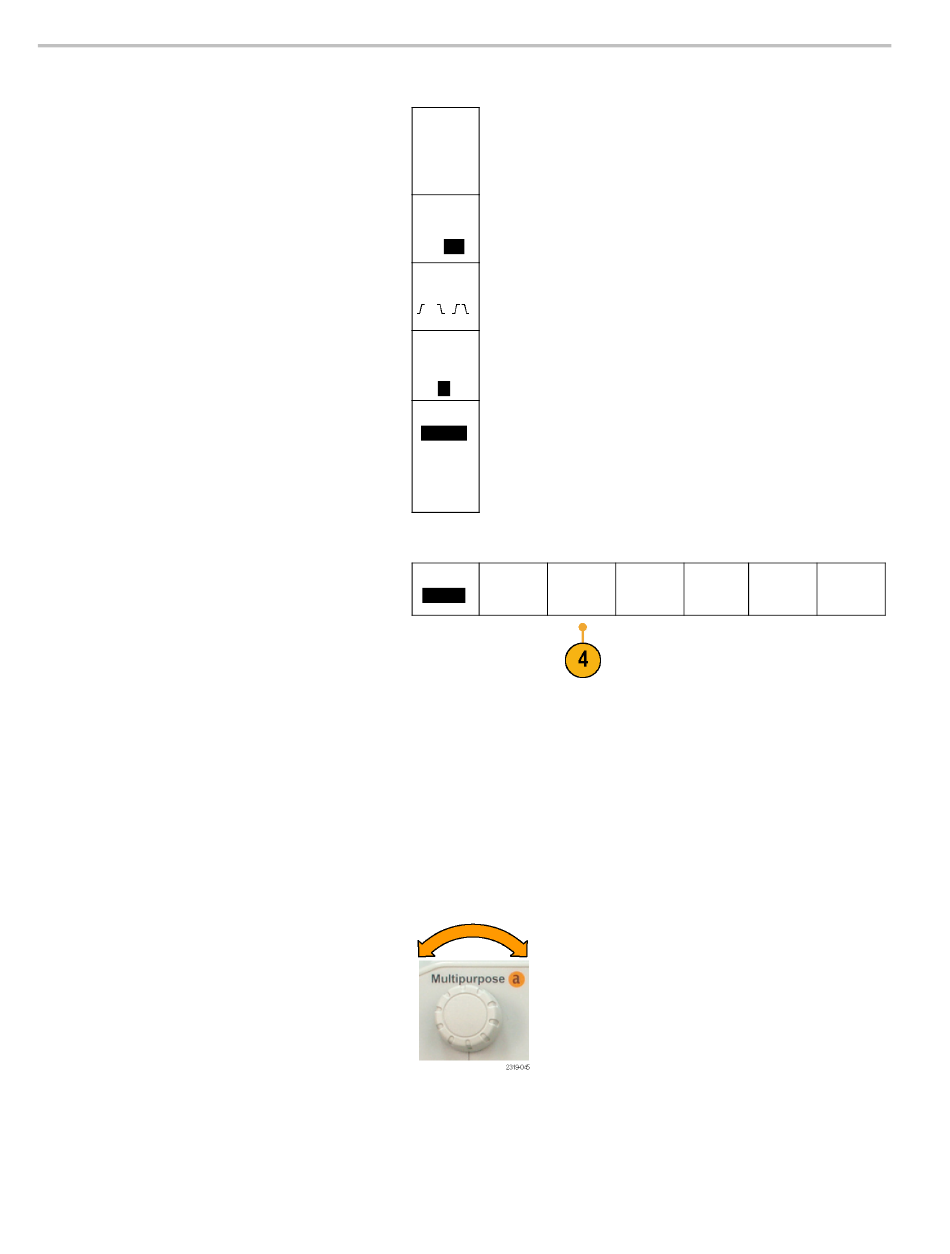

Si vous sélectionnez Parallèle, appuyez sur
le bouton latéral pour activer ou désactiver
don.avec horl.
Appuyez sur le bouton latéral pour
sélectionner le Front horloge des données :
front montant, front descendant ou les deux.
Tournez le bouton d'usage général a pour
sélectionner le Nombre de bits de données
dans le bus parallèle.
Tournez le bouton d'usage général a pour
sélectionner le bit à définir.
Tournez le bouton d'usage général b pour
sélectionner la voie analogique ou numérique
source du bit.
4. Appuyez sur Seuils.
Vous pouvez définir le seuil pour toutes les
voies du bus parallèle ou série à partir d'une
liste de valeurs prédéfinies. Les valeurs sont
basées sur des types courants de circuits
intégrés. Les valeurs prédéfinies sont les
suivantes :
1,4 V pour TTL
2,5 V pour CMOS 5,0 V
1,65 V pour CMOS 3,3 V
1,25 V pour CMOS 2,5 V
-1,3 V pour ECL
3,7 V pour PECL
0 V
Vous pouvez également définir le seuil sur
une valeur spécifique pour les signaux qui
composent le bus parallèle ou série. Pour ce
faire, appuyez sur le bouton latéral Sélection
et tournez le bouton d'usage général a pour
sélectionner un numéro de bit ou de voie
(nom de signal).
52
Définir
entrées
don.avec
horl
Oui|Non
Front
horloge
Nombre
de bits de
données
16
Définir bits
(a) Bit 15
(b) D15
Bus
Définir
Seuils
entrées
Parallèle
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
B1 Libellé
Affichage
Table des
Parallèle
bus
événe-
ments
