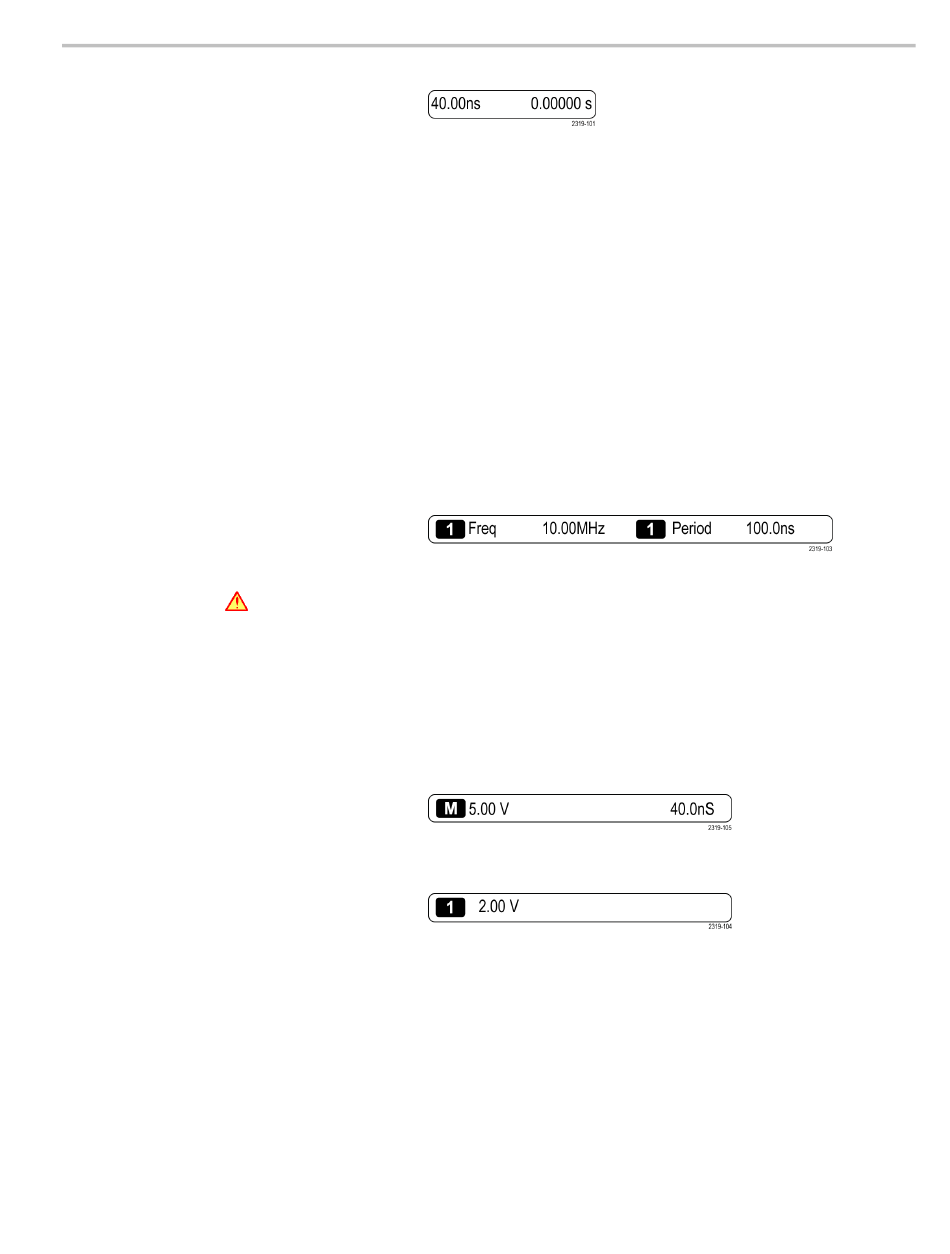

10. L'affichage de la position/l'échelle
horizontale contient l'échelle horizontale
dans la ligne supérieure (régler avec la
molette Echelle horizontale).
Si le mode Retard est activé, la ligne
inférieure indique le temps à partir
du symbole T jusqu'à l'icône du point
d'expansion (régler avec la molette
Position horizontale).
Servez-vous de la position horizontale
pour insérer tout retard ajouté, entre le
moment où se produit le déclenchement
et le moment où se fait l'acquisition des
données. Insérez un temps négatif pour
capturer davantage d'informations de
pré-déclenchement.
Si le mode Retard est désactivé,
la ligne inférieure indique en
pourcentage l'emplacement temporel du
déclenchement dans l'acquisition.
11. Les affichages de mesure indiquent les
mesures sélectionnées. Vous pouvez
sélectionner jusqu'à quatre mesures à
afficher simultanément.
Un symbole
la mesure numérique attendue si une
condition d'écrêtage vertical existe. Une
partie du signal se situe au-dessus ou en
dessous de l'affichage. Pour obtenir une
mesure numérique adéquate, tournez
les molettes Position verticale et Echelle
verticale pour afficher l'ensemble du
signal à l'écran.
12. Les affichages de signaux auxiliaires
indiquent les facteurs d'échelle
verticale et horizontale des signaux
mathématiques et de référence.
13. L'affichage de voie indique le facteur
d'échelle de la voie (par division) et
l'état du couplage, de l'inversion et de la
bande passante. Réglez avec la molette
Echelle verticale et les menus de voie
1, 2, 3 et 4.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
s'affiche à la place de
Présentation de l'oscilloscope
37
