Installation

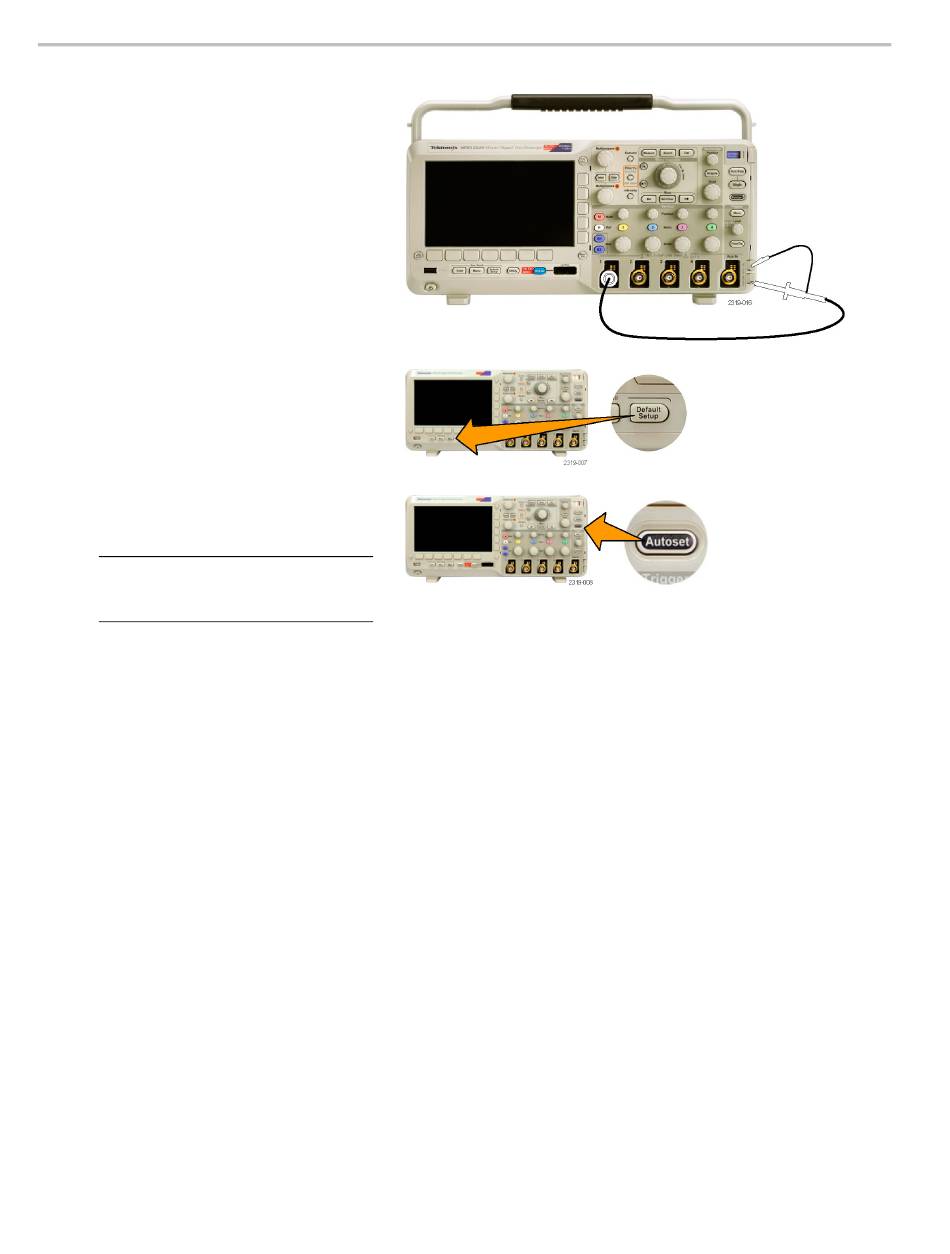

3. Branchez l'extrémité de la sonde
TPP0200/TPP0100 et le câble de
référence aux connecteurs PROBE
COMP de l'oscilloscope.
4. Appuyez sur Default Setup.
5. Appuyez sur Réglage auto. L'écran
doit à présent afficher une onde carrée,
d'environ 5 V à 1 kHz.
REMARQUE.
Pour de meilleures
performances, il est recommandé de définir
l'échelle verticale sur 1 V
Si le signal apparaît mais qu'il est
déformé, observez les procédures
de compensation de la sonde. (Voir
page 12.)
Si aucun signal n'apparaît, effectuez
de nouveau la procédure. Si le signal
n'apparaît toujours pas, faites réviser
l'oscilloscope par un technicien qualifié.
Compensation d'une sonde de tension passive
Lorsque vous branchez pour la première fois une sonde de tension passive sur une voie d'entrée, compensez la sonde
afin de la faire correspondre à la voie d'entrée équivalente sur l'oscilloscope.
Pour compenser correctement votre sonde passive :
1. Observez les étapes du test de
fonctionnement. (Voir page 11.)
12
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
