Analyse des données de signal

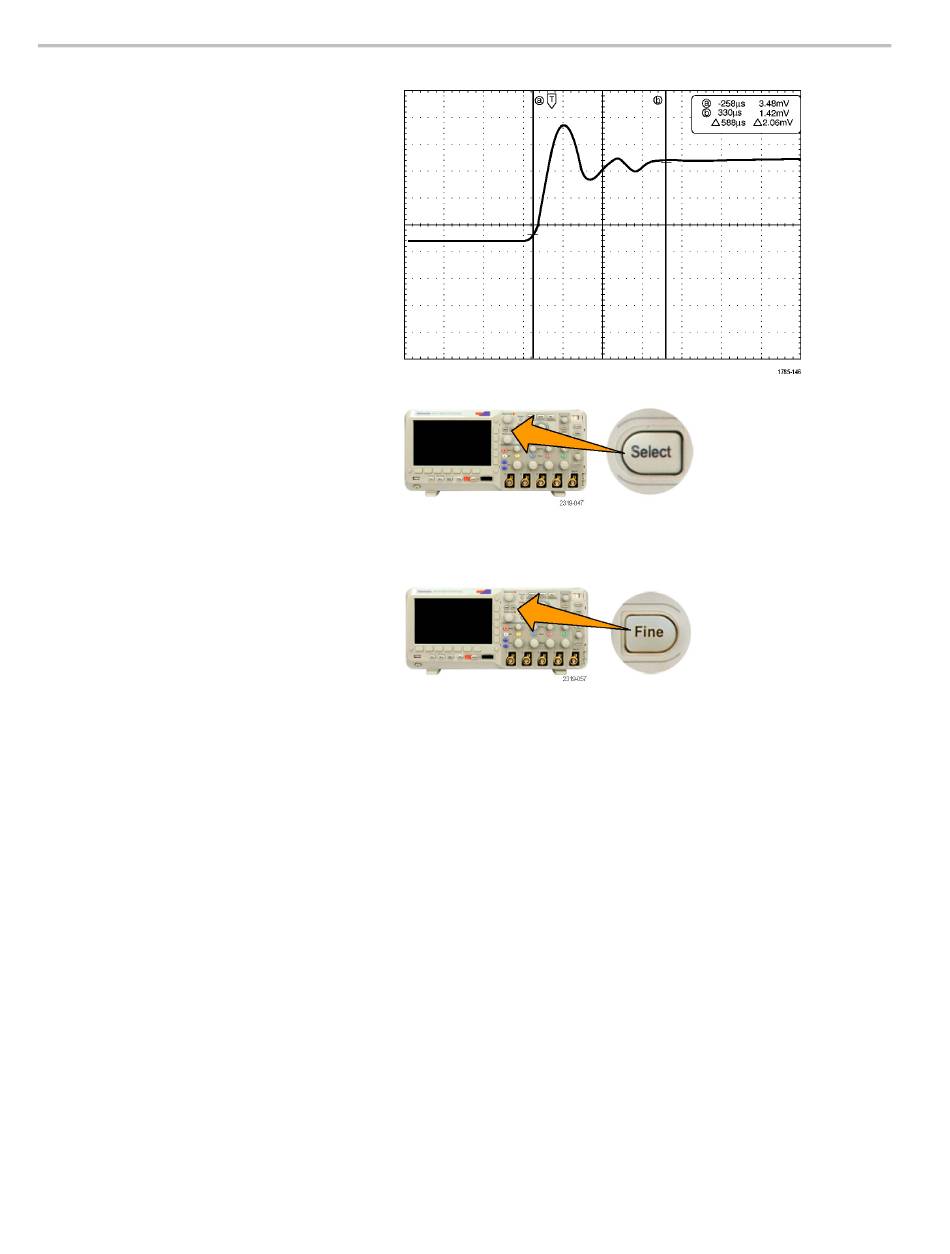

2. Appuyez de nouveau sur Curseurs.
Dans cet exemple, deux curseurs
verticaux apparaissent sur l'écran du
signal sélectionné. Vous pouvez vous
servir du bouton d'usage général a pour
déplacer un curseur vers la droite ou
vers la gauche. Le bouton b permet de
déplacer l'autre curseur.
Si vous sélectionnez un autre signal à
l'aide des boutons 1, 2, 3, 4, M, R ou
D15-D0 du panneau avant, les deux
curseurs sont transférés dans l'écran du
nouveau signal sélectionné.
3. Appuyez sur Sélectionner.
Cela permet d'activer et de désactiver
la liaison du curseur. Si la liaison est
activée, les deux curseurs sont déplacés
en même temps lorsque vous tournez
le bouton d'usage général a. Le bouton
d'usage général b permet de régler le
laps de temps entre les curseurs.
4. Appuyez sur Réglage Fin pour basculer
entre un réglage fin et approximatif,
appliqué à l'aide des boutons d'usage
général a et b.
Vous pouvez également appuyer sur
Réglage Fin pour modifier la sensibilité
des autres molettes de l'instrument.
98
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
