Présentation de l'oscilloscope

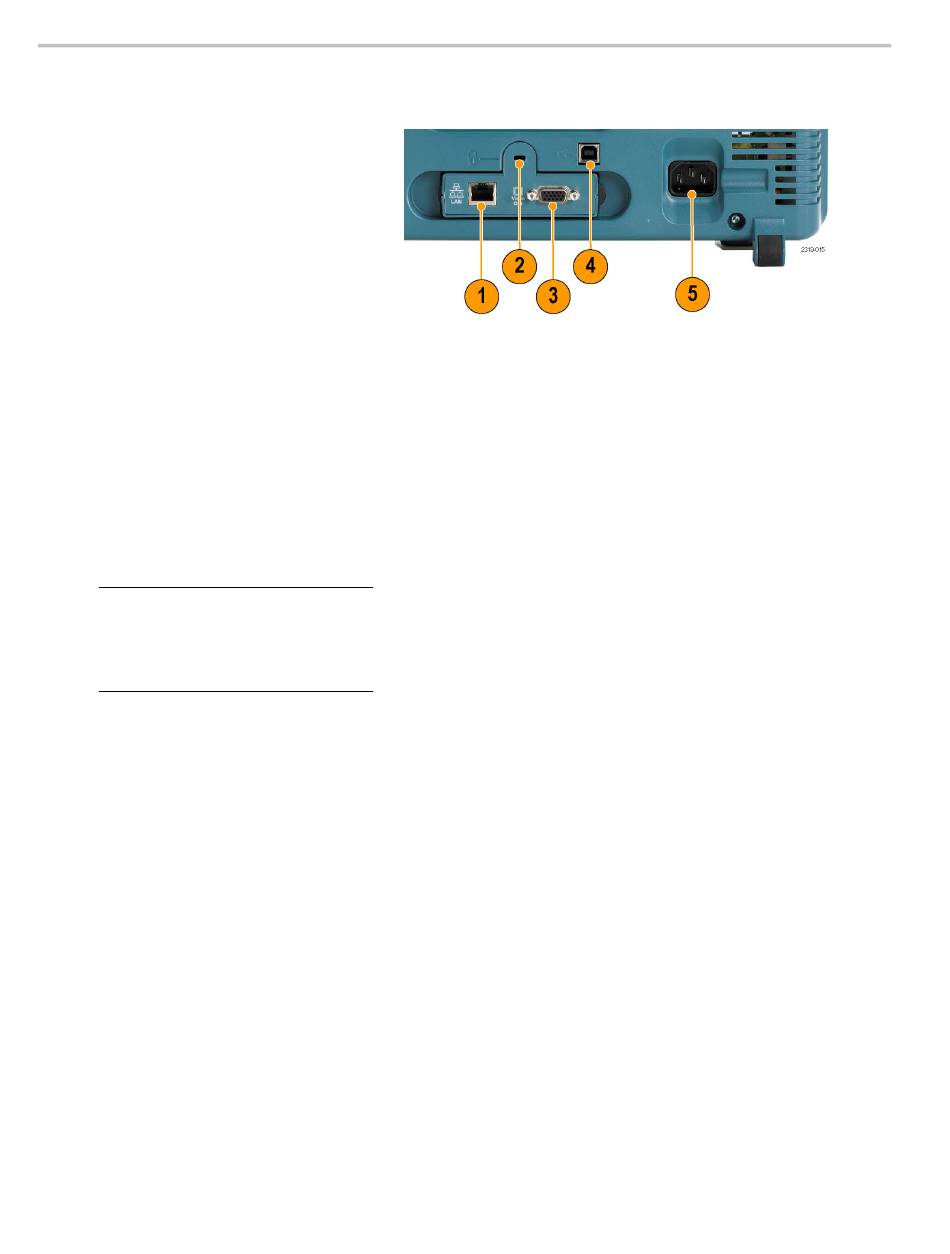

Connecteurs du panneau arrière
1. LAN. Utilisez le port LAN (Ethernet,
connecteur RJ-45) pour raccorder
l'oscilloscope à un réseau local 10/100
Base-T. Le port est disponible sur
le module de connectivité en option
(DPO2CONN).
2. Verrou. Utilisez le verrou pour
sécuriser l'oscilloscope et le module de
connectivité en option.
3. Sortie vidéo. Utilisez le port de sortie
vidéo (connecteur femelle DB-15) pour
afficher l'écran de l'oscilloscope sur un
moniteur ou un projecteur externe. Le
port est disponible sur le module de
connectivité en option (DPO2CONN).
4. Port périphérique USB 2.0. Utilisez
le port périphérique USB 2.0 pleine
vitesse pour connecter une imprimante
compatible PictBridge pour la commande
directe via PC de l'oscilloscope à l'aide
du protocole USBTMC.
REMARQUE.
Le câble connecté depuis le
port périphérique USB 2.0 vers l'ordinateur
hôte doit se conformer aux spécifications
USB 2.0 pour opérations rapides une fois
connecté à un contrôleur hôte haute vitesse.
5. Entrée d'alimentation. Raccordez à
une prise secteur (CA) dotée d'une mise
à la terre de sécurité intégrée. (Voir
page 5, Principes de fonctionnement.)
