Analyse des données de signal

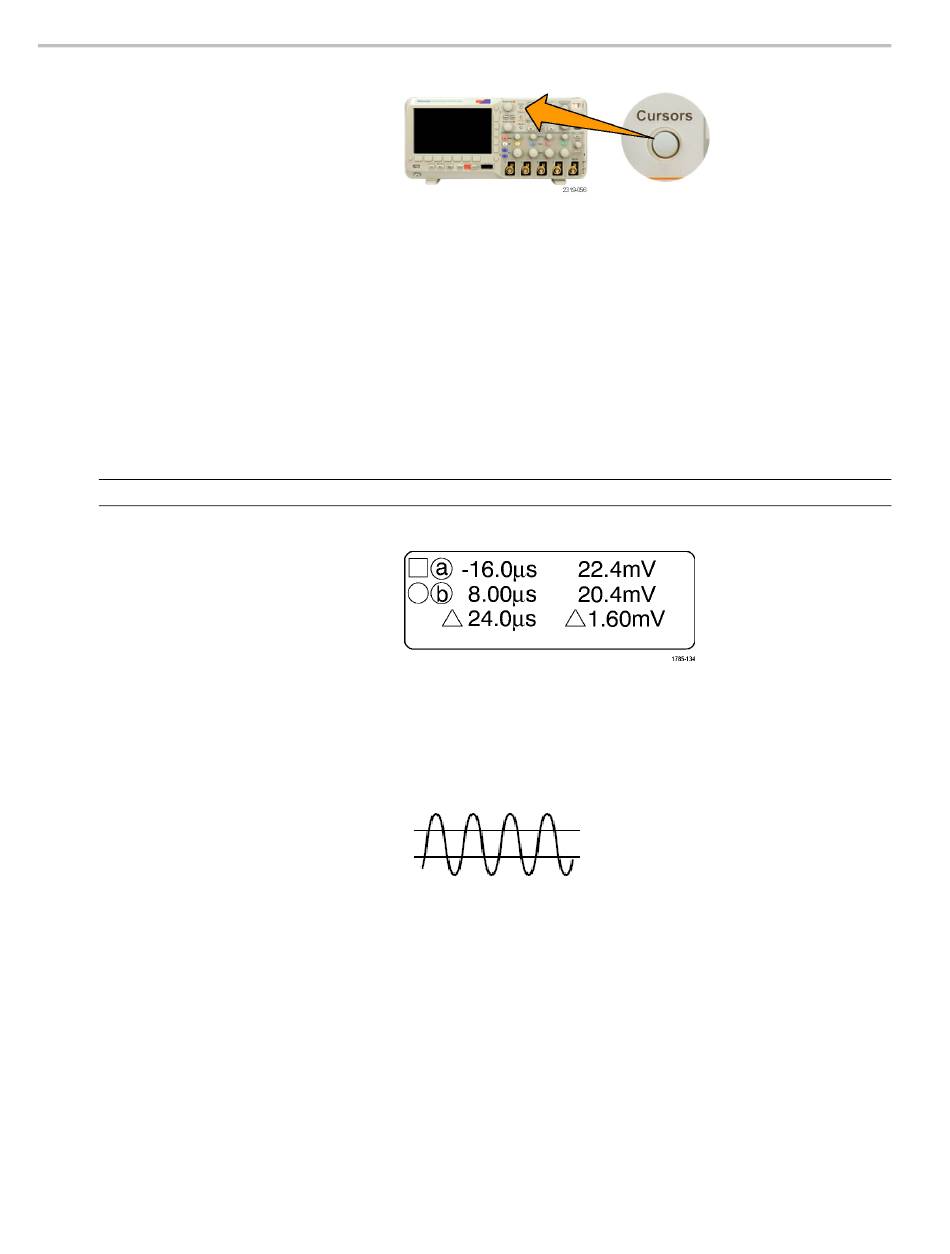

9. Appuyez de nouveau sur Curseurs. Le
mode curseur est désactivé. L'écran
n'affiche plus les curseurs et l'affichage
curseur.
Utilisation des affichages de curseur
Les affichages de curseur contiennent des informations texte et numériques relatives aux positions de curseur actuelles.
L'oscilloscope affiche toujours ce type d'écran lorsque les curseurs sont activés.
Les affichages apparaissent dans le coin supérieur droit du réticule. Si le mode zoom est activé, l'affichage apparaît dans le
coin supérieur droit de la fenêtre de zoom.
Lorsqu'un bus est sélectionné, l'affichage présente les données du bus décodées au format que vous avez sélectionné,
soit hexadécimal, binaire ou ASCII (RS-232 uniquement). Lorsqu'une voie numérique est sélectionnée, les curseurs
indiquent les valeurs de toutes les voies numériques affichées.
REMARQUE.
Lorsque les bus sont sélectionnés, la valeur de donnée de ce point s'affiche dans l'affichage du curseur.
Affichage Δ :
Les affichages Δ indiquent la différence entre
les positions des deux curseurs.
Affichage a :
Indique si la valeur est contrôlée par le
bouton d'usage général a.
Affichage b :
Indique si la valeur est contrôlée par le
bouton d'usage général b.
Les lignes de curseur horizontales mesurent
les paramètres verticaux, généralement la
tension.
100
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
