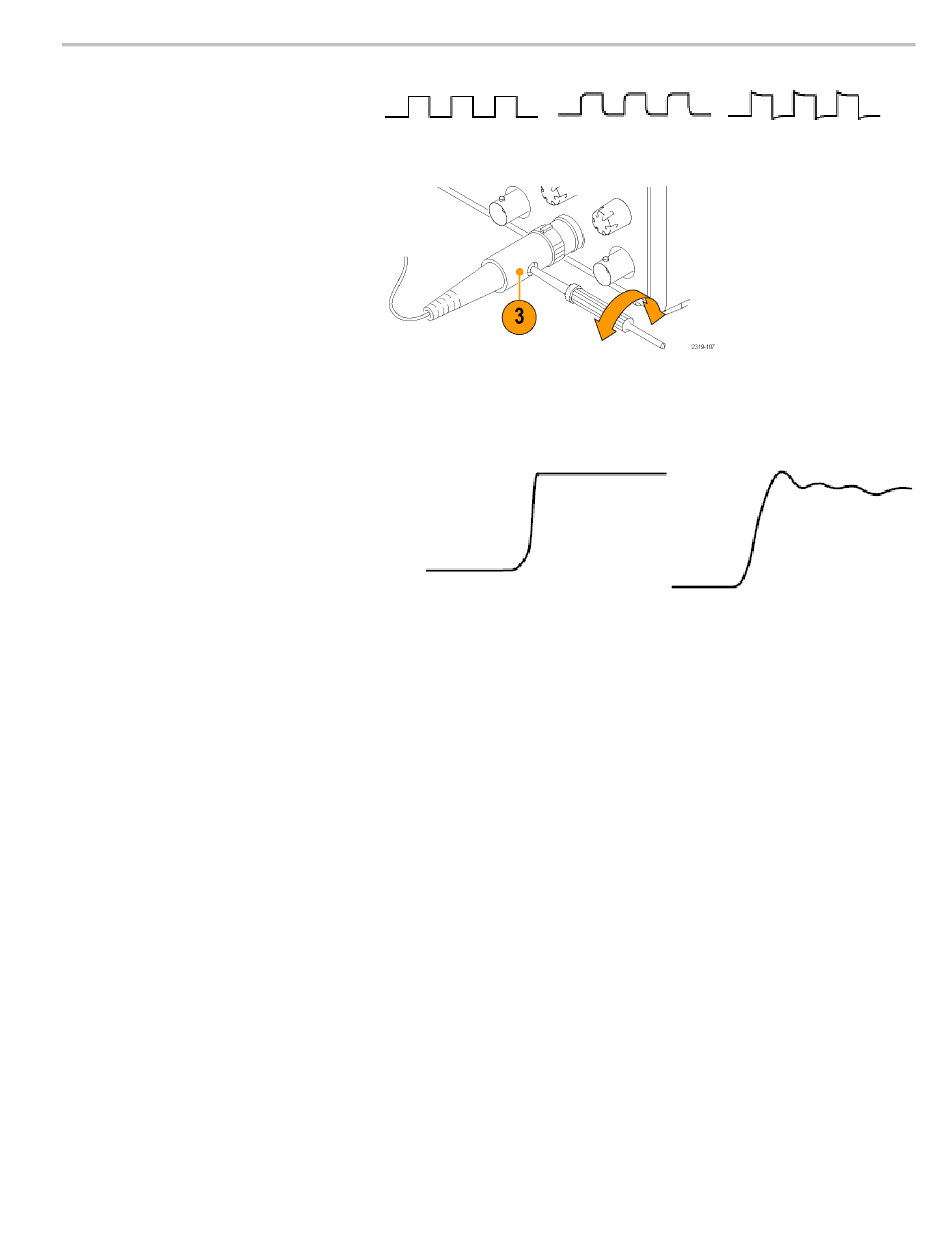

2. Vérifiez la forme du signal affiché
afin de déterminer si votre sonde
est correctement compensée.
3. Au besoin, ajustez la sonde.
Répétez la procédure si
nécessaire.
Astuces
Utilisez le fil de masse et le chemin de signal
les plus courts possible pour réduire au
maximum les distorsions et les oscillations
induites par la sonde, sur le signal mesuré.
Essai gratuit du module d'application
Vous pouvez bénéficier d'une période d'essai de 30 jours pour tous les modules d'application non encore installés sur votre
oscilloscope. La période d'essai débute lorsque vous mettez l'oscilloscope sous tension pour la première fois.
Lorsque la période d'essai est écoulée, vous devez acheter le module si vous souhaitez continuer à utiliser l'application.
Pour afficher la date d'expiration de la période d'essai, appuyez sur le bouton Utility du panneau avant, puis sur le bouton
Page Utilitaire du menu latéral inférieur, utilisez le bouton d'usage général a pour sélectionner Configur., puis appuyez sur
le bouton A propos de du menu latéral inférieur.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Correctement
Sous-compensée
compensée
Signal obtenu avec fil de masse court
Surcompensée
Signal obtenu avec fil de masse long
Installation
13
