6. Intensité. Appuyez sur ce bouton pour
activer le bouton d'usage général a afin
de contrôler l'intensité de l'affichage du
signal et le bouton b afin de contrôler
l'intensité du réticule.
7. Tournez le bouton d'usage général b (en
bas), s'il est activé, pour déplacer un
curseur ou définir une valeur numérique
pour un paramètre, dans une option de
menu. Appuyez sur Réglage fin pour
effectuer des réglages plus approfondis.

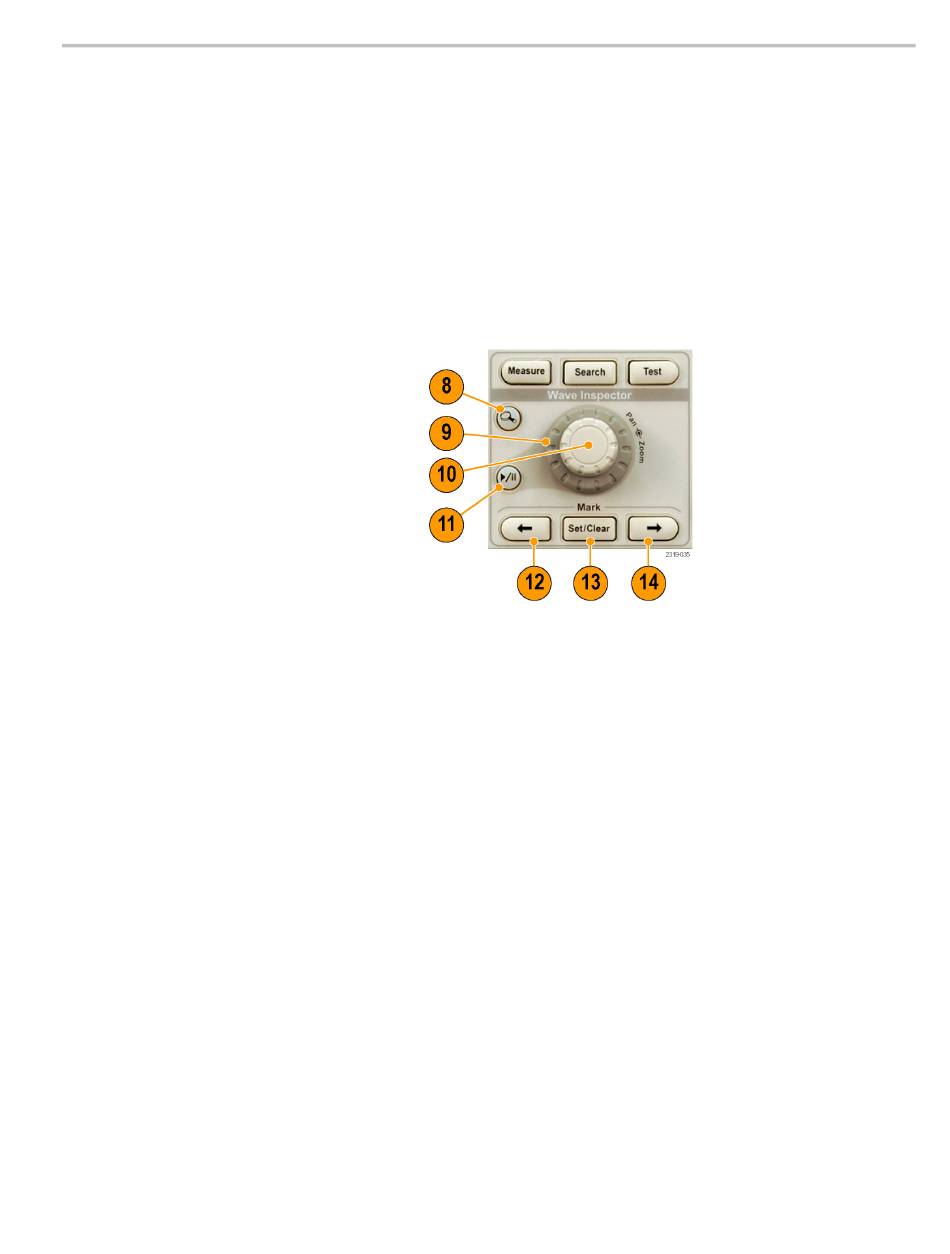

8. Bouton Zoom. Appuyez sur ce bouton
pour activer le mode zoom.
9. Agrandir (bouton extérieur). Tournez
cette molette pour faire défiler la fenêtre
de zoom dans le signal acquis.
10. Zoom (bouton intérieur). Tournez
cette molette pour contrôler le facteur
de zoom. Tournez dans le sens des
aiguilles d'une montre pour augmenter
le zoom. Tournez dans le sens inverse
pour diminuer le zoom.
11. Bouton Lecture/Pause. Appuyez sur ce
bouton pour lancer ou arrêter l'affichage
panoramique automatique d'un signal.
Vous pouvez en contrôler la vitesse et le
sens à l'aide de la molette Agrandir.
12. ← Préc. Appuyez sur ce bouton pour
revenir au marqueur de signal précédent.
13. Définir/Effacer. Appuyez sur ce bouton
pour établir ou supprimer un marqueur
de signal.
14. → Suiv. Appuyez sur ce bouton pour
passer au marqueur de signal suivant.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Présentation de l'oscilloscope
31
