Les lignes de curseur verticales mesurent
les paramètres horizontaux, généralement
le temps.
Les formes carrée et circulaire de l'affichage correspondent aux boutons d'usage général lorsque les curseurs verticaux et
horizontaux sont présents.
Utilisation des curseurs XY
Lorsque le mode Affich. XY est activé, les affichages du curseur s'affichent à droite du réticule inférieur (XY). Vous pouvez
choisir les affichages : rectangulaire, polaire, produit ou rapport.
REMARQUE.
Push the Measure button for additional cursor menu options, such as Bring Cursors On Screen and
Configure Cursors.
Utilisation de signaux mathématiques
Vous pouvez créer des signaux mathématiques pour prendre en charge l'analyse de vos signaux de référence et de voie. En
combinant et en transformant les signaux sources et d'autres données en signaux mathématiques, vous pouvez dériver
les affichages de données requises par votre application.
REMARQUE.
Les signaux calculés ne sont pas disponibles pour les bus série.

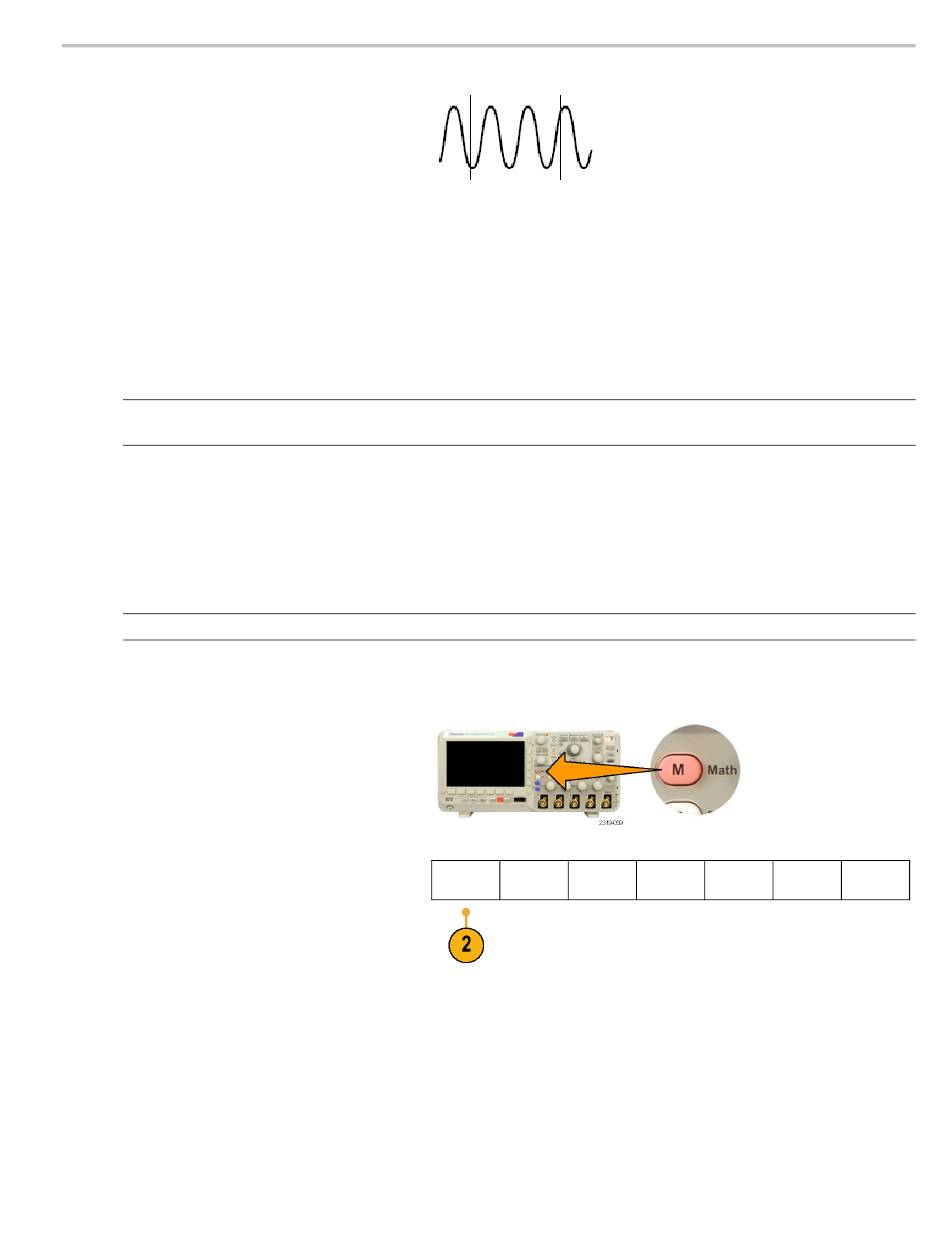

Observez la procédure suivante pour exécuter des opérations mathématiques simples (+, –, *) sur deux signaux :
1. Appuyez sur M pour le menu Math.
2. Appuyez sur Math deux signaux.
3. Dans le menu latéral, définissez les sources
sur les voies 1, 2, 3, 4 ou sur les signaux
de référence R1 ou R2. Choisissez un
opérateur : +, – ou x.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Math deux
FFT
signaux
Analyse des données de signal
(M) Libellé
101
