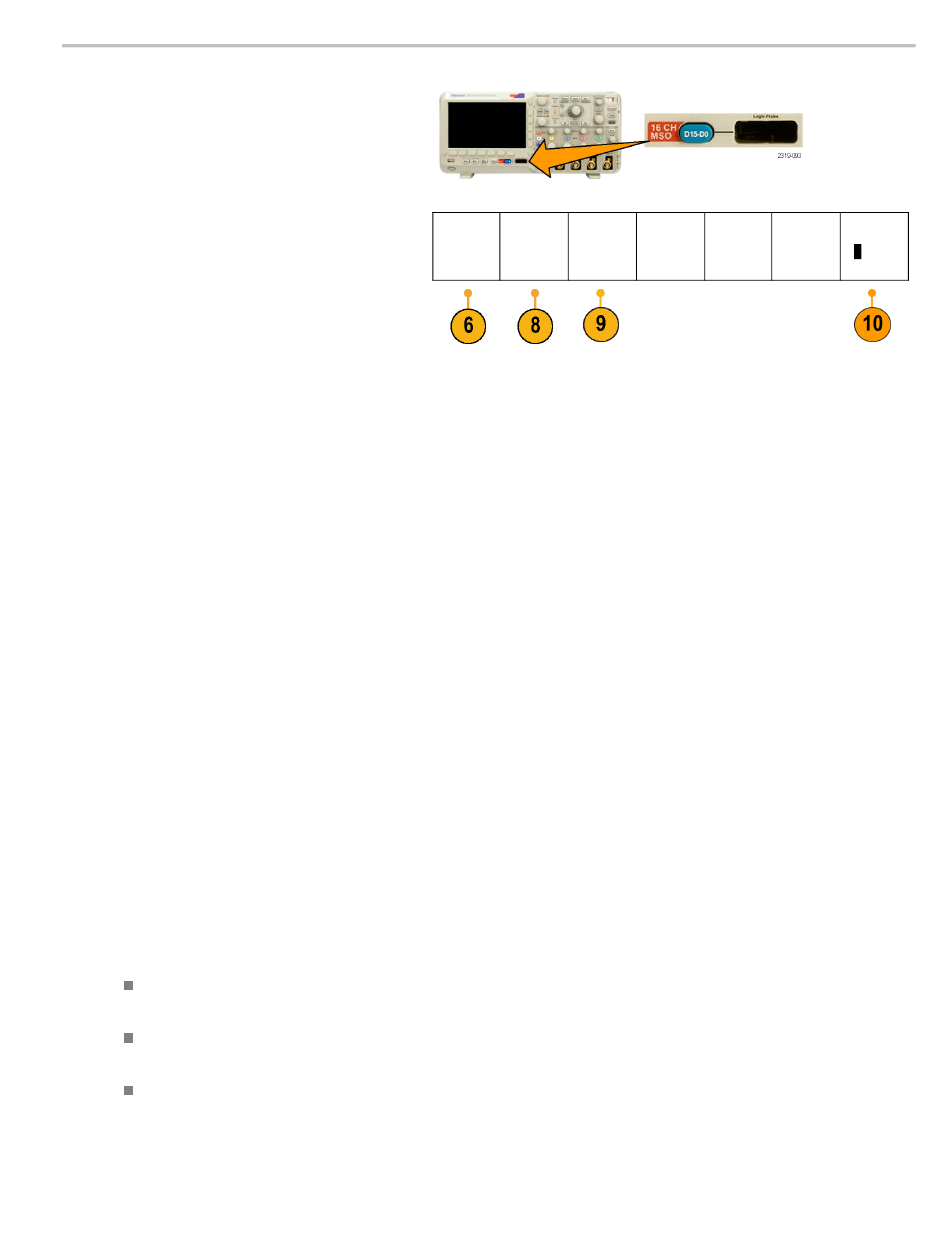

5. Appuyez sur le bouton D15 - D0 du panneau
avant pour afficher le menu.
6. Appuyez sur le bouton D15 - D0 du menu
latéral inférieur pour accéder au menu
Activer ou Désactiver D15 - D0.
7. Servez-vous du bouton d'usage général
a pour naviguer dans la liste des voies
numériques. Tournez le bouton d'usage
général b pour positionner la voie
sélectionnée.
Lorsque vous positionnez les voies à
proximité les unes des autres sur l'écran,
l'oscilloscope regroupe ces voies, puis
ajoute le groupe à la liste contextuelle. Vous
pouvez sélectionner le groupe dans la liste
afin de placer toutes les voies dans le groupe
plutôt que d'y placer des voies séparément.
8. Appuyez sur le bouton Seuils dans le menu
latéral inférieur. Vous pouvez attribuer une
valeur de seuil différente à chaque module.
9. Appuyez sur le bouton Modifier libellés du
menu latéral inférieur pour créer le libellé.
Vous pouvez créer des libellés à l'aide du
panneau avant ou d'un clavier USB en
option. (Voir page 42, Libellé des voies et
des bus.)
10. Appuyez plusieurs fois sur le bouton
Hauteur du menu latéral inférieur pour
définir la hauteur du signal. Il suffit de suivre
cette procédure une seule fois pour définir la
hauteur de toutes les voies numériques.
Astuce
Utilisez la fonction de zoom pour afficher plusieurs cycles du signal dans la partie supérieure de l'écran et un seul cycle
dans la partie inférieure. (Voir page 107, Gestion de signaux à longueur d'enregistrement élevée.)
Le fil de chaque voie numérique possède une bande avec codage couleur pour faciliter l'identification. Les conducteurs
de masse sont plus courts et ont des fils noirs.
Les voies numériques stockent un état haut ou bas pour chaque échantillon. Le seuil séparant un haut d'un bas peut être
défini pour toutes les voies du GROUPE 1 ou du GROUPE 2. Le seuil ne peut pas être défini pour des voies individuelles.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
