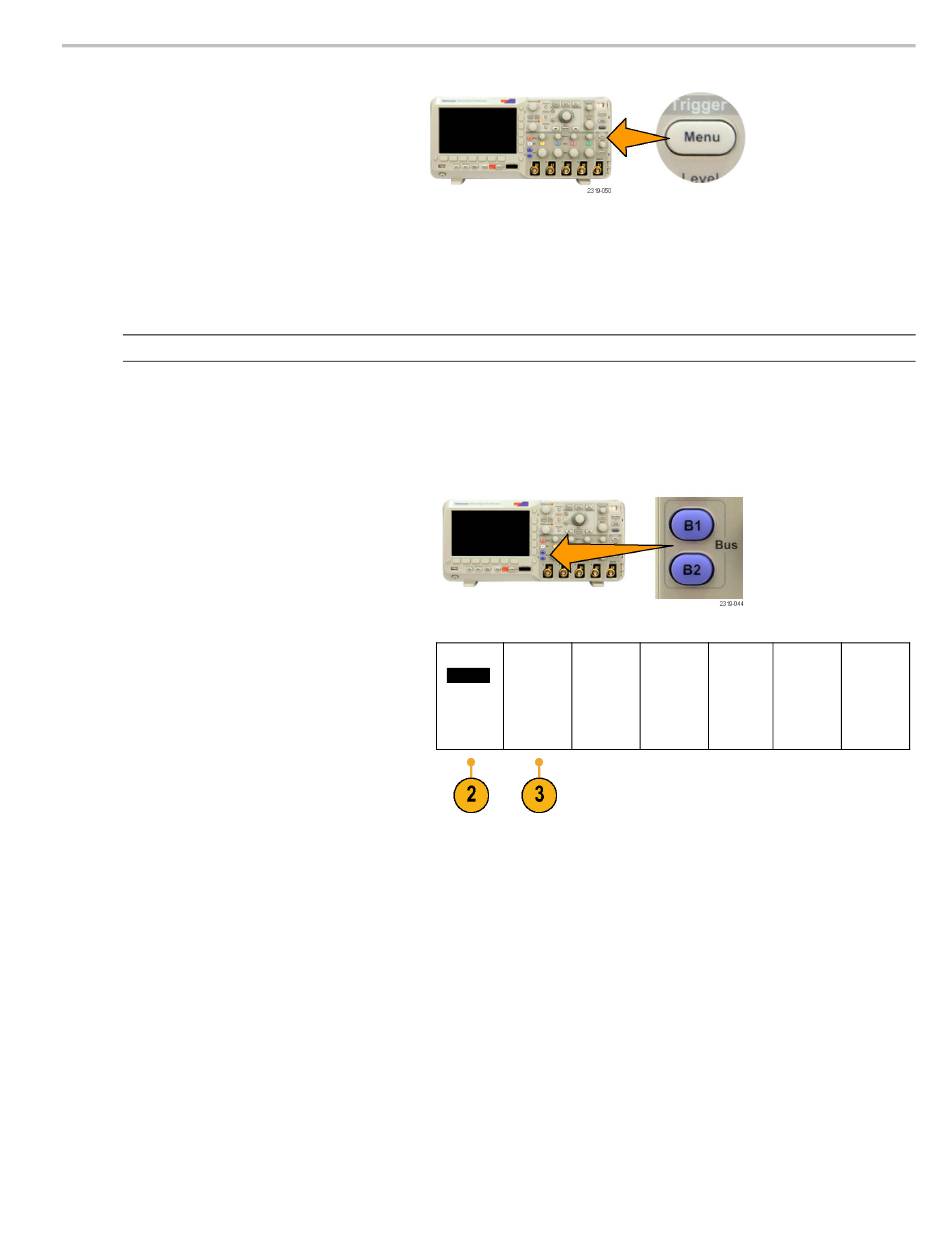

2. Appuyez sur Menu et saisissez
les paramètres de déclenchement.
(Voir page 68, Choix d'un type de
déclenchement.)
Vous pouvez afficher les informations
relatives au bus sans effectuer le
déclenchement sur le signal du bus.
Configuration des paramètres de bus
REMARQUE.
Pour toutes les sources de bus série, utilisez toute combinaison des voies 1 à 4 et D15 à D0.
Pour déclencher sur des conditions de bus série ou parallèle, reportez-vous à Déclenchement sur bus. (Voir page 71,
Déclenchement sur bus.)
Pour configurer les paramètres d'un bus :
1. Appuyez sur B1 ou B2 pour afficher le menu
latéral inférieur relatif au bus.
2. Appuyez sur Bus. Tournez le bouton d'usage
général a pour parcourir la liste des types de
bus et sélectionner le bus souhaité : parallèle
(gamme MSO2000B uniquement), I
CAN, RS-232 ou LIN.
Les options de menu réelles dépendent du
modèle d'oscilloscope utilisé et des modules
d'application installés.
3. Appuyez sur Définir entrées. Les options
dépendent du bus sélectionné.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
B1
Définir
entrées
Parallèle
C, SPI,
2
Seuils
B1 Libellé
Parallèle
Acquisition du signal
Affichage
Table des
bus
événe-
ments
51
