Configuration de déclenchement

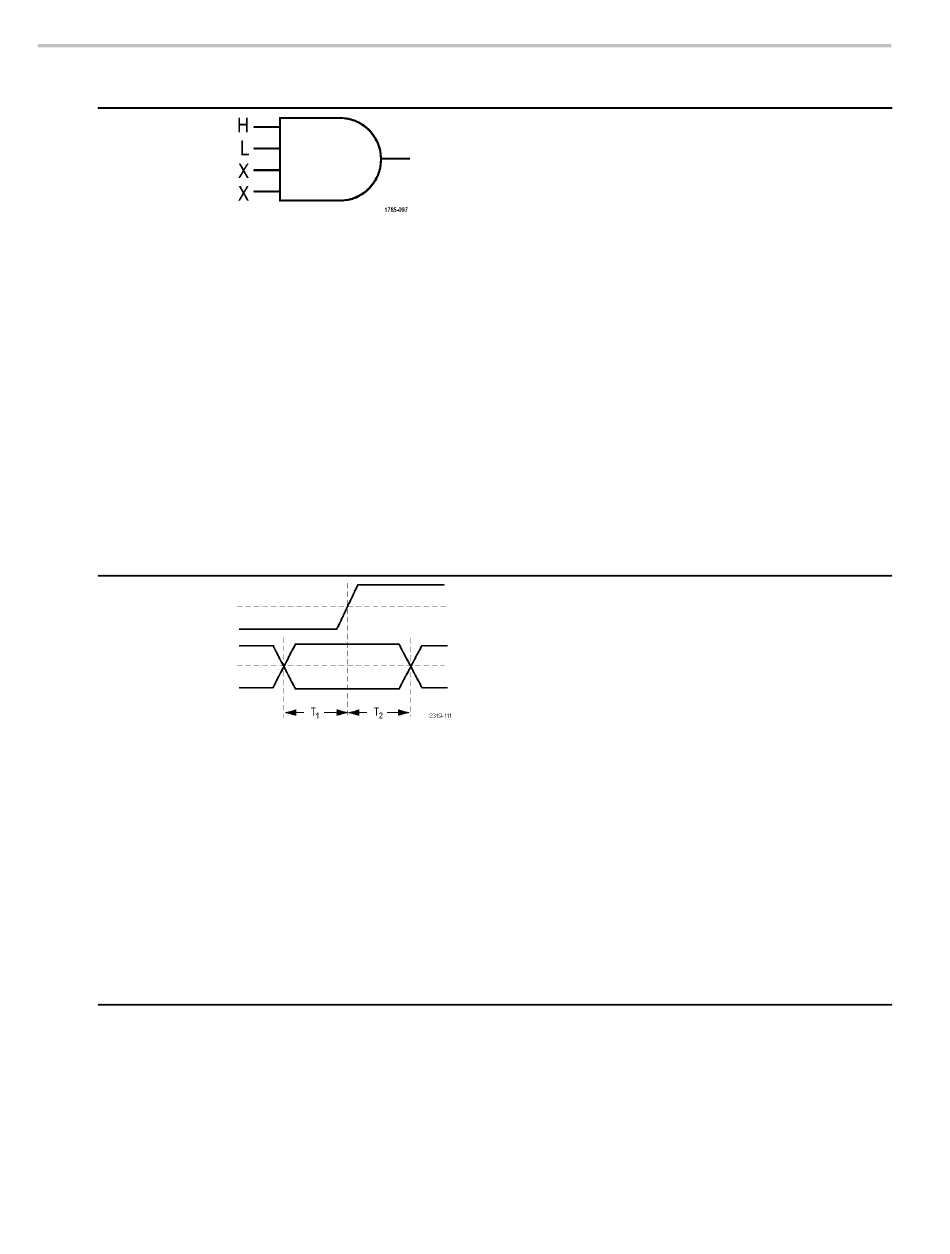

Type de déclenchement
Logique
Etablissement et
maintien
70
Conditions de déclenchement
Déclenchement lorsqu'un ensemble sélectionné de
voies passe à un état spécifié. Utilisez le bouton d'usage
général a pour sélectionner une voie. Appuyez sur le
bouton approprié dans le menu latéral pour définir l'état
de la voie sur Haut (H), Bas (L) ou Pas import. (X).
Utilisez le bouton Horloge du menu latéral pour
activer le déclenchement sur horloge (état). Vous
pouvez disposer d'une seule voie d'horloge. Appuyez
sur le bouton Front horloge dans le menu inférieur
gauche pour modifier la polarité du front de l'horloge.
Désactivez le déclenchement sur horloge et revenez
au déclenchement non synchronisé (sur séquence) en
sélectionnant la voie d'horloge et en la définissant sur
Haut, Bas ou Pas import.
Pour un déclenchement non synchronisé, par défaut,
le déclenchement se produit lorsque la condition
sélectionnée devient vraie. Vous pouvez également
sélectionner un déclenchement lorsque la condition
devient fausse ou un déclenchement temporel qualifié.
Vous pouvez utiliser jusqu'à 20 voies pour un
déclenchement logique (4 voies analogiques et 16 voies
numériques) avec les oscilloscopes de la gamme
MSO2000B.
Déclenchement effectué lorsqu'une entrée de données
logiques change d'état dans les temps d'établissement
et de maintien, en rapport avec un front d'horloge.
L'établissement est le temps pendant lequel les données
doivent rester stables et inchangées, avant que le front
d'horloge ne se produise. Le maintien est le temps
pendant lequel les données doivent rester stables et
inchangées, après que le front d'horloge se soit produit.
Les oscilloscopes de la gamme MSO2000B peuvent
déclencher sur l'établissement et le maintien de plusieurs
voies et surveiller les violations d'établissement et
de maintien dans l'état d'un bus complet. Avec ces
oscilloscopes, vous pouvez utiliser jusqu'à 20 voies
pour un déclenchement sur établissement et maintien
(4 voies analogiques et 16 voies numériques).
Utilisez le bouton Horloge du menu latéral pour
sélectionner la voie d'horloge. Utilisez les boutons
de commande Sélection, Données et Inutilisé pour
sélectionner une ou plusieurs voies pour lesquelles les
violations d'établissement et de maintien doivent être
surveillées.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
