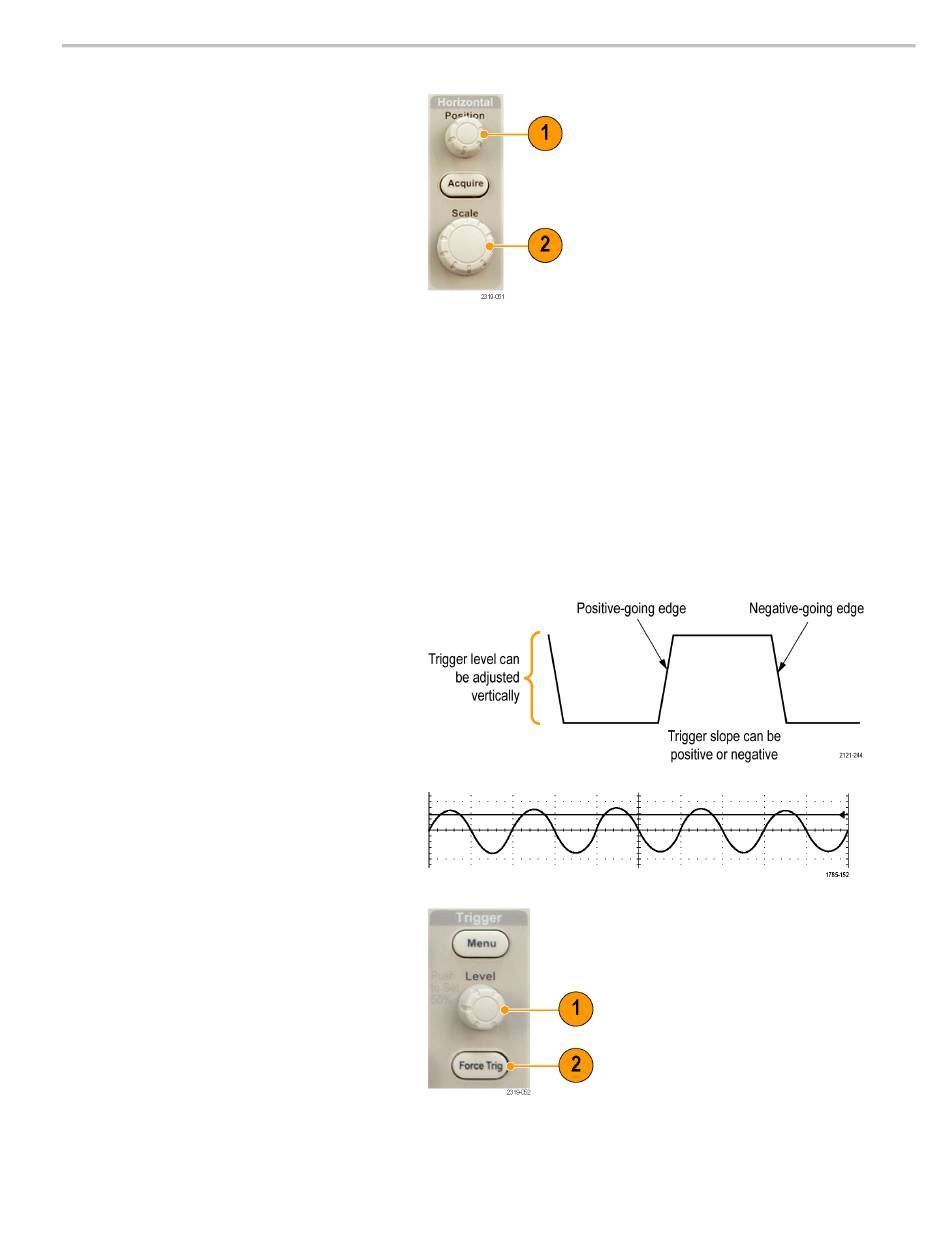

1. Ajustez le temps de position (retard) à
l'aide de la molette Position horizontale.
2. Tournez le bouton Echelle horizontale
pour effectuer l'acquisition des détails
dont vous avez besoin autour du point
d'expansion (retard).
La portion de l'enregistrement située avant le déclenchement est appelée portion de pré-déclenchement. La portion située
après le déclenchement est appelée portion de post-déclenchement. Les données de pré-déclenchement peuvent vous
aider dans la résolution des problèmes. Par exemple, si vous souhaitez rechercher la cause d'un parasite indésirable dans
votre circuit de test, vous pouvez effectuer un déclenchement sur le parasite et allonger la période de pré-déclenchement
de façon à capturer les données avant le parasite. En analysant ce qui s'est passé avant le parasite, il est possible que
vous découvriez des informations qui vous aideront à trouver l'origine du parasite. Vous pouvez également découvrir ce
qui s'est passé suite à un événement de déclenchement, en allongeant suffisamment la période post-déclenchement pour
capturer les données après le déclenchement.
Pente et Niveau
La commande Pente détermine si
l'oscilloscope détecte le point de
déclenchement sur le front montant
ou descendant d'un signal.
La commande Niveau détermine où se situe
le point de déclenchement sur le front.
L'oscilloscope affiche une ou plusieurs
longues barres horizontales, sur la longueur
du réticule, pour afficher temporairement le
niveau de déclenchement.
1. Tournez la molette Niveau, sur le
panneau avant, pour régler le niveau de
déclenchement sans avoir à entrer dans
un menu.
2. Appuyez sur le bouton Force Trig pour
forcer l'oscilloscope à déclencher.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Configuration de déclenchement
67
