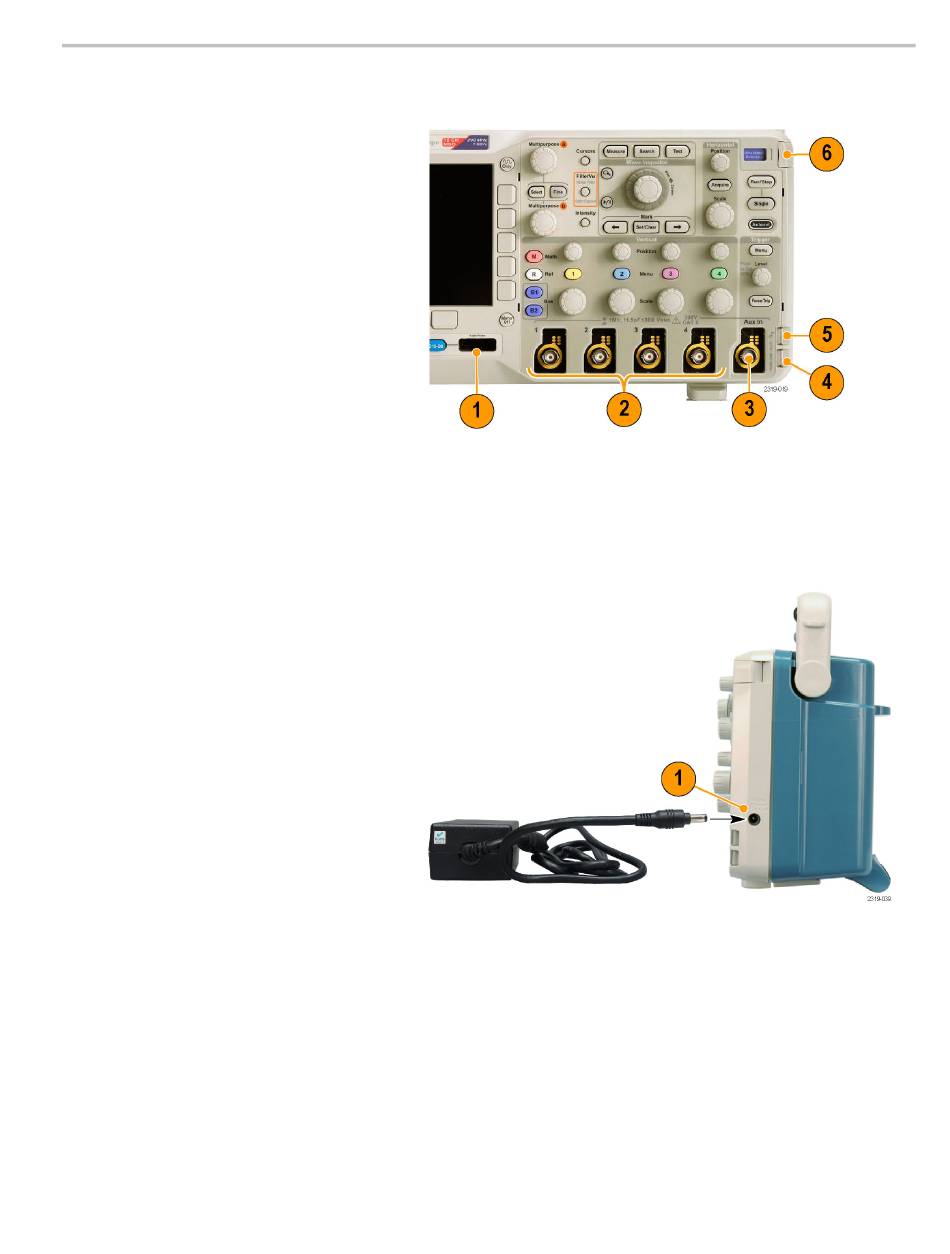

Connecteurs du panneau avant
1. Connecteur de la sonde numérique
(gamme MSO2000B uniquement).
2. Voie 1, 2, (3, 4). Entrées de voie avec
interface TekVPI Versatile Probe.
3. Entrée aux. La plage de niveaux de
déclenchement est réglable, de +12,5 V
à –12,5 V.
4. PROBE COMP. Source de signal carré
pour la compensation des sondes.
Tension de sortie : 0 V à 5 V
Fréquence : 1 kHz
5. Terre.
6. Emplacements pour module
d'application.
Connecteur du panneau latéral
1. Connecteur d'alimentation externe
TekVPI. Utilisez le connecteur pour
l'alimentation externe TekVPI (référence
Tektronix 119-7465-XX) lorsqu'une
alimentation supplémentaire est
nécessaire pour des sondes TekVPI.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Présentation de l'oscilloscope
39
