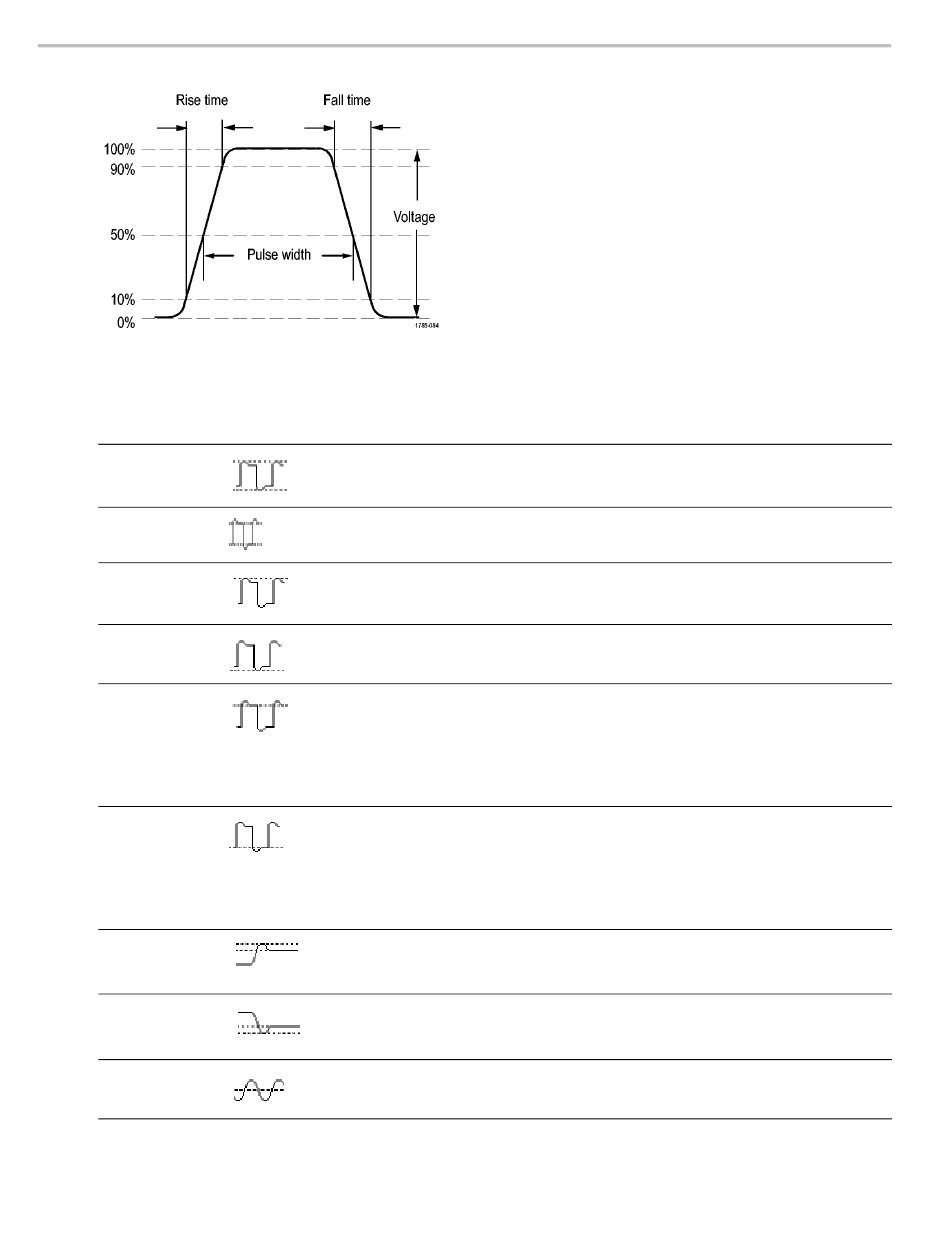

Analyse des données de signal
Mesures d'amplitude
Mesure
Crête-crête
Amplitude
Max
Min
Valeur haute
Valeur basse
Suroscillation
positive
Suroscillation
négative
Moyenne
92
Description
Différence absolue entre l'amplitude maximum et l'amplitude minimum sur l'ensemble du
signal ou du fenêtrage.
Valeur haute moins valeur basse, mesurée sur l'ensemble du signal ou du fenêtrage.
Tension de crête la plus positive. Cette valeur est mesurée sur l'ensemble du signal ou
du fenêtrage.
Tension de crête la plus négative. Cette valeur est mesurée sur l'ensemble du signal ou
du fenêtrage.
Cette valeur est utilisée comme 100 % lorsque des valeurs de référence basse, moyenne
et élevée sont nécessaires, notamment dans les mesures de temps de montée ou de
descente. Elle est calculée par la méthode min/max ou par histogramme. La méthode
min/max utilise la valeur maximum trouvée. La méthode par histogramme utilise la
valeur la plus couramment trouvée au-dessus du point médian. Cette valeur est mesurée
sur l'ensemble du signal ou du fenêtrage.
Cette valeur est utilisée comme 0 % lorsque des valeurs de référence basse, moyenne
et élevée sont nécessaires, notamment dans les mesures de temps de montée ou de
descente. Elle est calculée par la méthode min/max ou par histogramme. La méthode
min/max utilise la valeur minimum trouvée. La méthode par histogramme utilise la valeur
la plus couramment trouvée en dessous du point médian. Cette valeur est mesurée
sur l'ensemble du signal ou du fenêtrage.
Cette valeur est mesurée sur l'ensemble du signal ou du fenêtrage et est exprimée
comme suit :
Suroscillation positive = (Maximum – Valeur haute) / Amplitude x 100 %.
Cette valeur est mesurée sur l'ensemble du signal ou du fenêtrage et est exprimée
comme suit :
Suroscillation négative = (Valeur basse - Minimum) / Amplitude x 100 %.
Cette valeur est mesurée sur l'ensemble du signal ou du fenêtrage.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
