Configuration de déclenchement
Choix d'un type de déclenchement

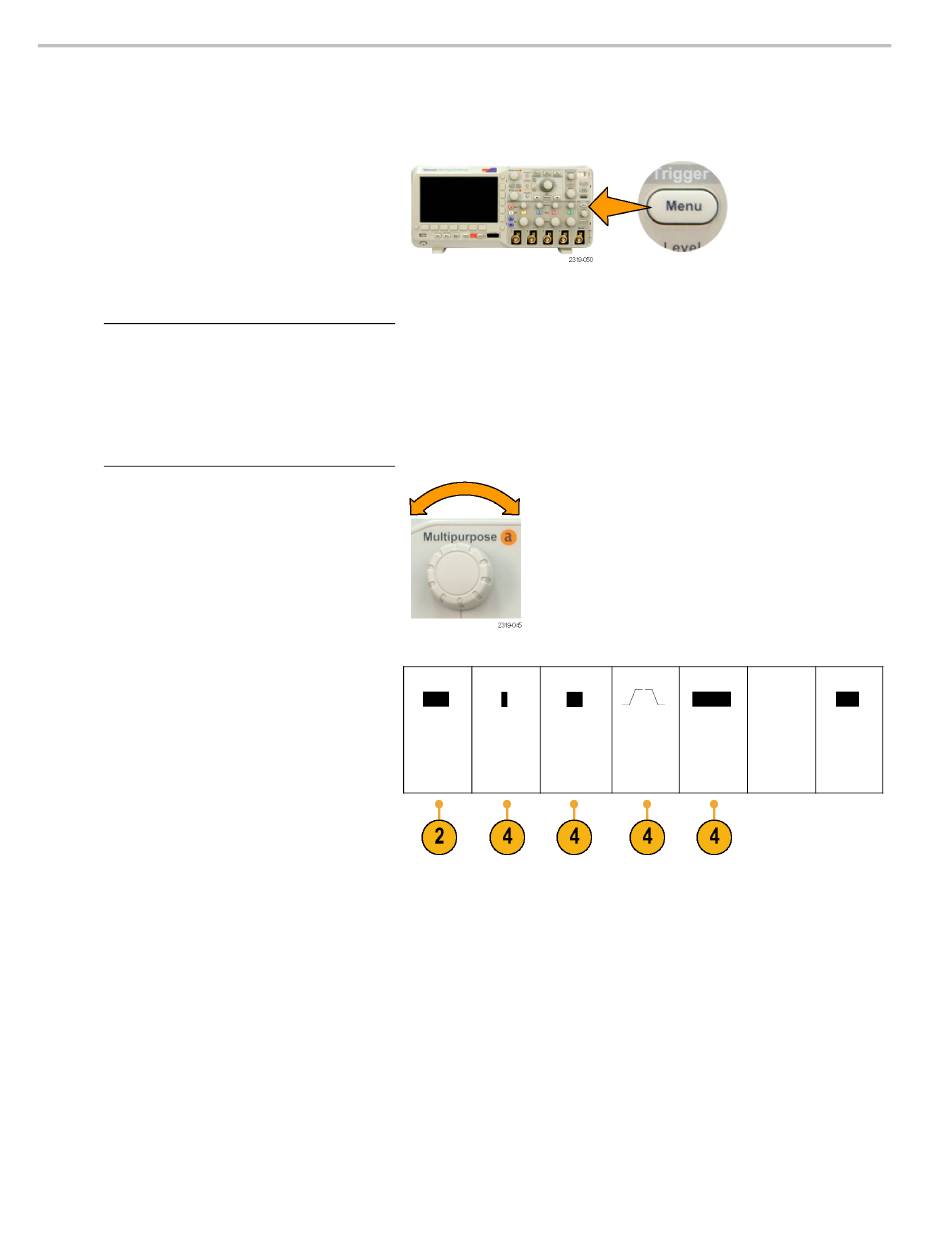

Pour sélectionner un déclenchement :
1. Appuyez sur Menu.
2. Appuyez sur Type pour afficher la liste des
types de déclenchement.
REMARQUE.
Dans la gamme MSO2000B, le
déclenchement sur bus fonctionne sur les bus
parallèles, même sans module d'application. En
revanche, le module d'application DPO2EMBD,
DPO2AUTO ou DPO2COMP est nécessaire
pour utiliser le déclenchement sur d'autres
types de bus.
3. Tournez le bouton d'usage général a pour
sélectionner le type de déclenchement
souhaité.
Les types de déclenchement sont les
suivants : Sur front, largeur d'impulsion,
petite impulsion, logique, configuration et
maintien, temps de montée/descente, vidéo
et bus.
4. Terminez la configuration du déclenchement
en vous servant des commandes du menu
latéral relatives au type de déclenchement.
Les commandes de configuration du
déclenchement varient suivant le type de
déclenchement.
68
Type
Source
Couplage
Front
1
CC
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Pente
Niveau
100 mV
Mode
Auto
&
Inhibition
