Analyse des données de signal
Analyse des données de signal
Lorsque vous avez correctement configuré l'acquisition, le déclenchement et l'affichage du signal souhaité, vous pouvez
analyser les résultats obtenus. Faites votre choix parmi les différentes fonctions : curseurs, mesures automatiques,
mathématiques et FFT.

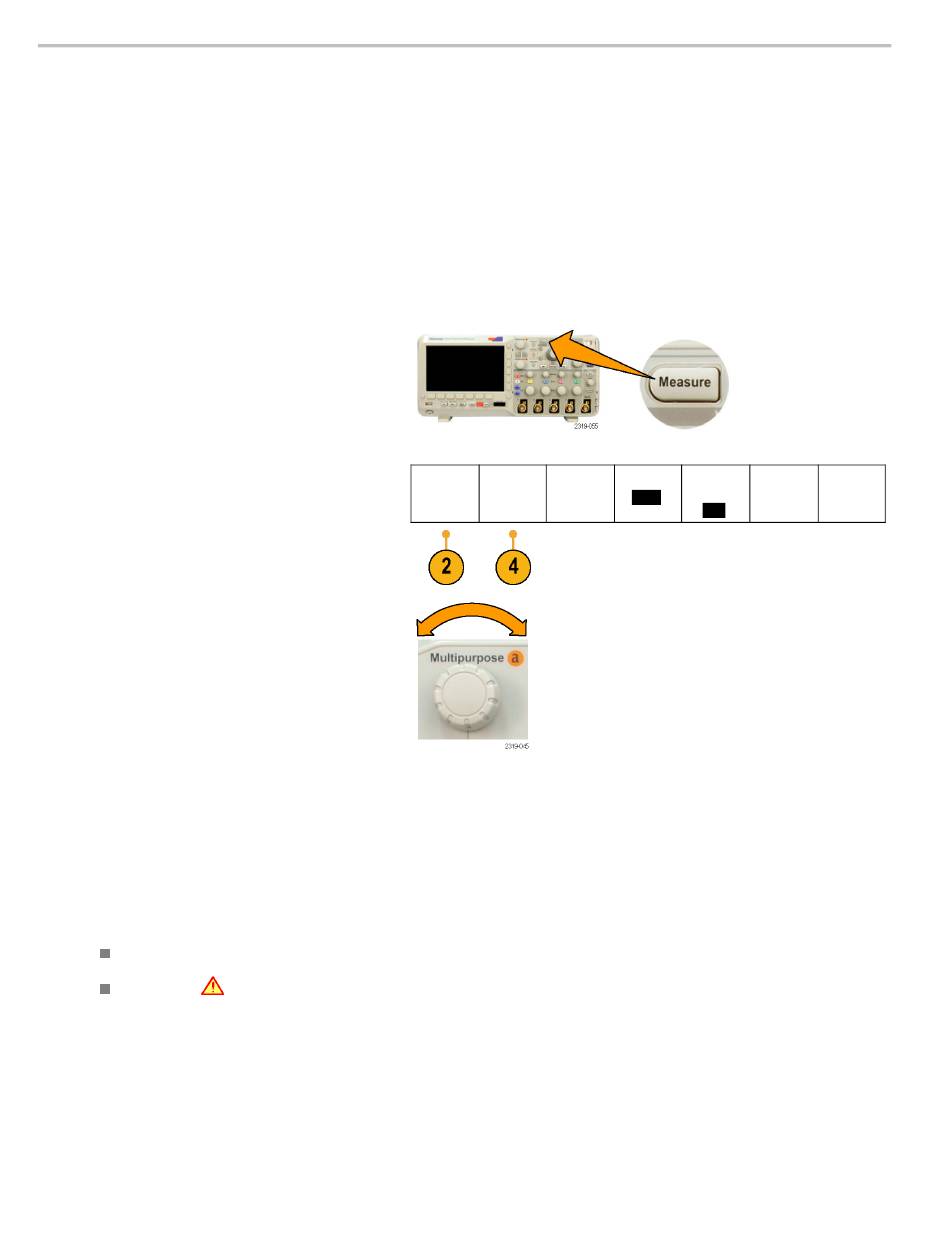

Prise de mesures automatiques
Pour effectuer une mesure automatique :
1. Appuyez sur Mesure.
2. Appuyez sur Ajouter mesure.
3. Tournez le bouton d'usage général a pour
sélectionner la mesure spécifique. Au
besoin, tournez le bouton d'usage général
b pour sélectionner la voie sur laquelle
effectuer une mesure. Appuyez sur OK
Ajouter mesure.
4. Pour supprimer une mesure, appuyez sur
Supprimer mesure. Appuyez ensuite sur
le menu latéral pour accéder à la mesure à
supprimer ou sur Supprimer tout. Appuyez
ensuite sur OK Supprimer mesure.
Astuces
Pour supprimer toutes les mesures, sélectionnez Supprimer toutes les mesures.
Un symbole
partie du signal se situe au-dessus ou en dessous de l'affichage. Pour obtenir une mesure numérique adéquate, tournez
les molettes Position verticale et Echelle verticale pour afficher l'ensemble du signal à l'écran.
90
s'affiche à la place de la mesure numérique attendue si une condition d'écrêtage vertical existe. Une
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Ajouter
Supprimer
Indicateurs
mesure
mesure
Fenêtrage
Méthode
Afficher
haut-bas
curseurs
Ecran
à l'écran
Auto
Configurer
Curseurs
