Acquisition du signal

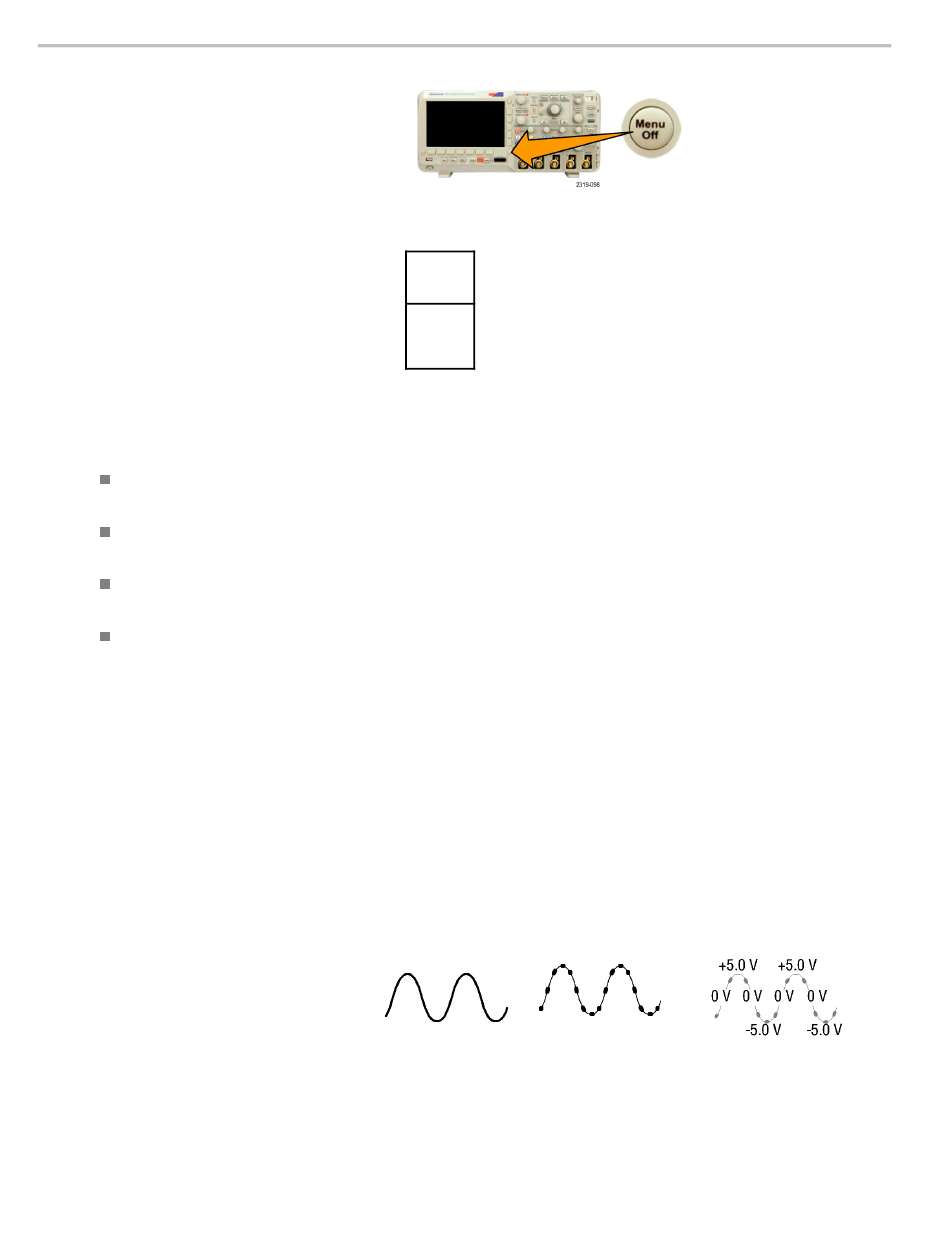

2. Maintenez enfoncé le bouton Menu Off.
3. Relâchez Menu Off, puis Réglage auto.
4. Sélectionnez le réglage latéral désiré.
Astuces
Pour positionner correctement le signal, il est possible que la fonction Réglage auto change la position verticale. Elle
définit toujours le décalage vertical sur 0 V.
Si vous utilisez la fonction Réglage auto. lorsque aucune voie n'est affichée, l'oscilloscope met en marche la voie une
(1) et la met à l'échelle.
Si vous utilisez le réglage automatique et que l'oscilloscope détecte un signal vidéo, l'oscilloscope définit
automatiquement le type de déclenchement sur vidéo et effectue d'autres réglages pour afficher un signal vidéo stable.
Pour définir manuellement l'oscilloscope afin qu'il affiche un signal vidéo dans un réticule IRE : 1. Définissez le Type
décl. sur Vidéo. 2. Définissez l'échelle verticale sur 143 mV/div. 3. Sélectionnez la voie d'entrée Atténuation
appropriée pour la sonde ou le câble utilisé pour envoyer le signal vidéo à l'oscilloscope. 4. Si nécessaire, connectez
un adaptateur de traversée de 75 Ohms à l'entrée de l'oscilloscope. Par exemple, vous devez ajouter un adaptateur
lorsque vous utilisez un câble de 75 Ohms entre le signal vidéo et l'oscilloscope.
Concepts d'acquisition
Avant de pouvoir afficher un signal, celui-ci doit passer par la voie d'entrée, où il est mis à l'échelle et numérisé. Chaque voie
possède un amplificateur et un numériseur individuels en entrée. Chaque voie produit un flux de données numériques dans
lequel l'oscilloscope extrait les enregistrements de signal.
Processus d'échantillonnage
L'acquisition est le processus
d'échantillonnage d'un signal analogique,
qui le convertit en données numériques
et l'assemble en un enregistrement de
signal, qui est ensuite stocké dans la
mémoire d'acquisition.
46
Réglage
auto.
activé
Réglage
auto.
désac-
tivé
Points
Signal d'entrée
d'échantillonnage
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Valeurs numériques
