Acquisition du signal
RS-232

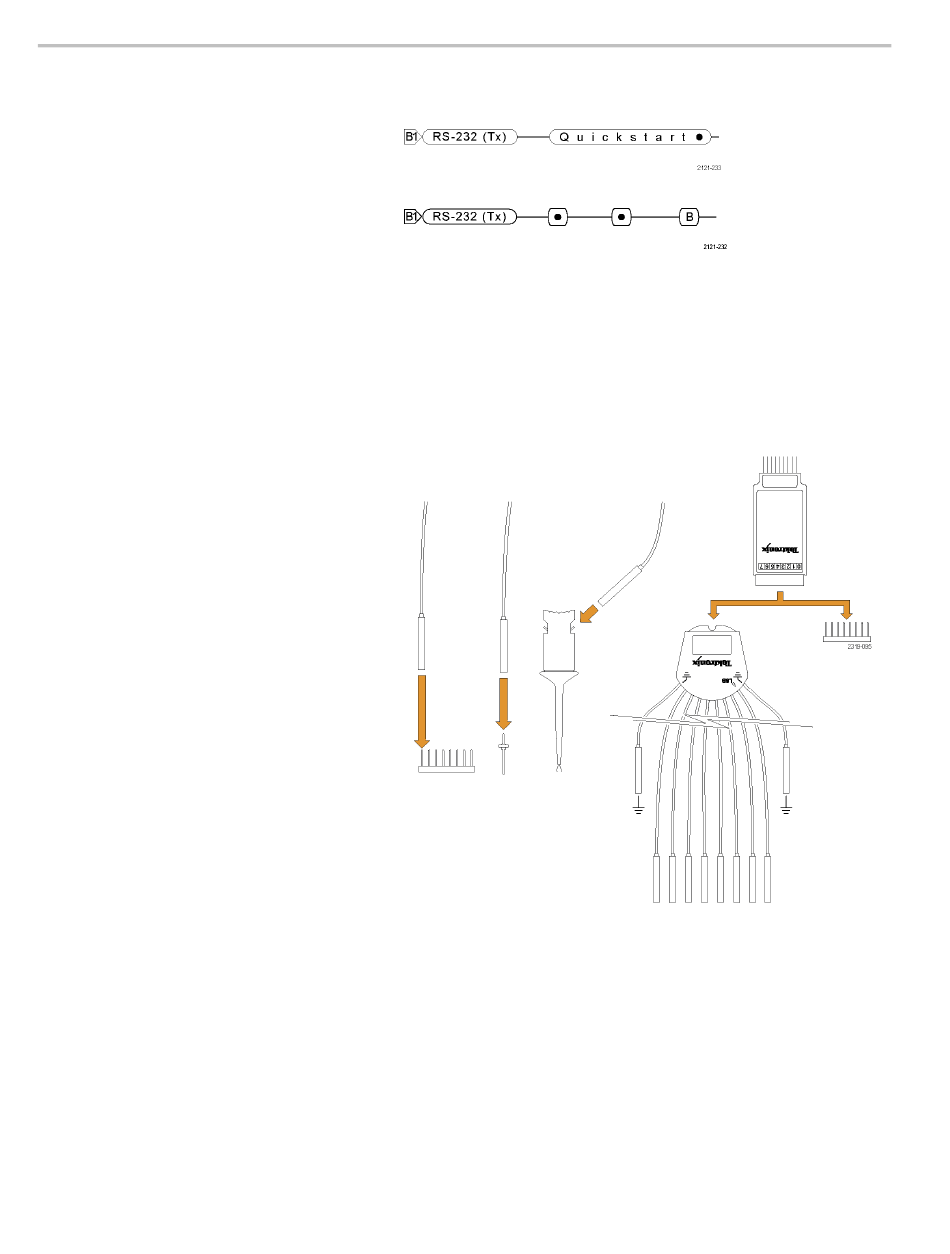

Si vous avez défini un caractère de fin de
paquet pour le décodage RS-232, le flux
d'octets est affiché sous forme de paquets.
Lors du décodage d'un bus RS-232 en mode
ASCII, un gros point indique que la valeur
représente un caractère en dehors de la
plage ASCII imprimable.
Configuration de voies numériques (gamme MSO2000B uniquement)
Utilisez les boutons du panneau avant afin de configurer votre oscilloscope pour effectuer l'acquisition de signaux au moyen
des voies numériques disponibles sur les modèles MSO2000B uniquement.
1. Branchez la sonde numérique P6316 à la
source du signal d'entrée.
2. Connectez le ou les conducteurs de masse
à la masse du circuit.
Vous pouvez connecter un ou deux des
conducteurs de masse communs à chaque
groupe de 8 voies (fils).
3. Si nécessaire, connectez la griffe appropriée
à chaque voie à l'extrémité de la sonde.
4. Connectez chaque voie au point de test du
circuit souhaité.
60
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
