Analyse des données de signal

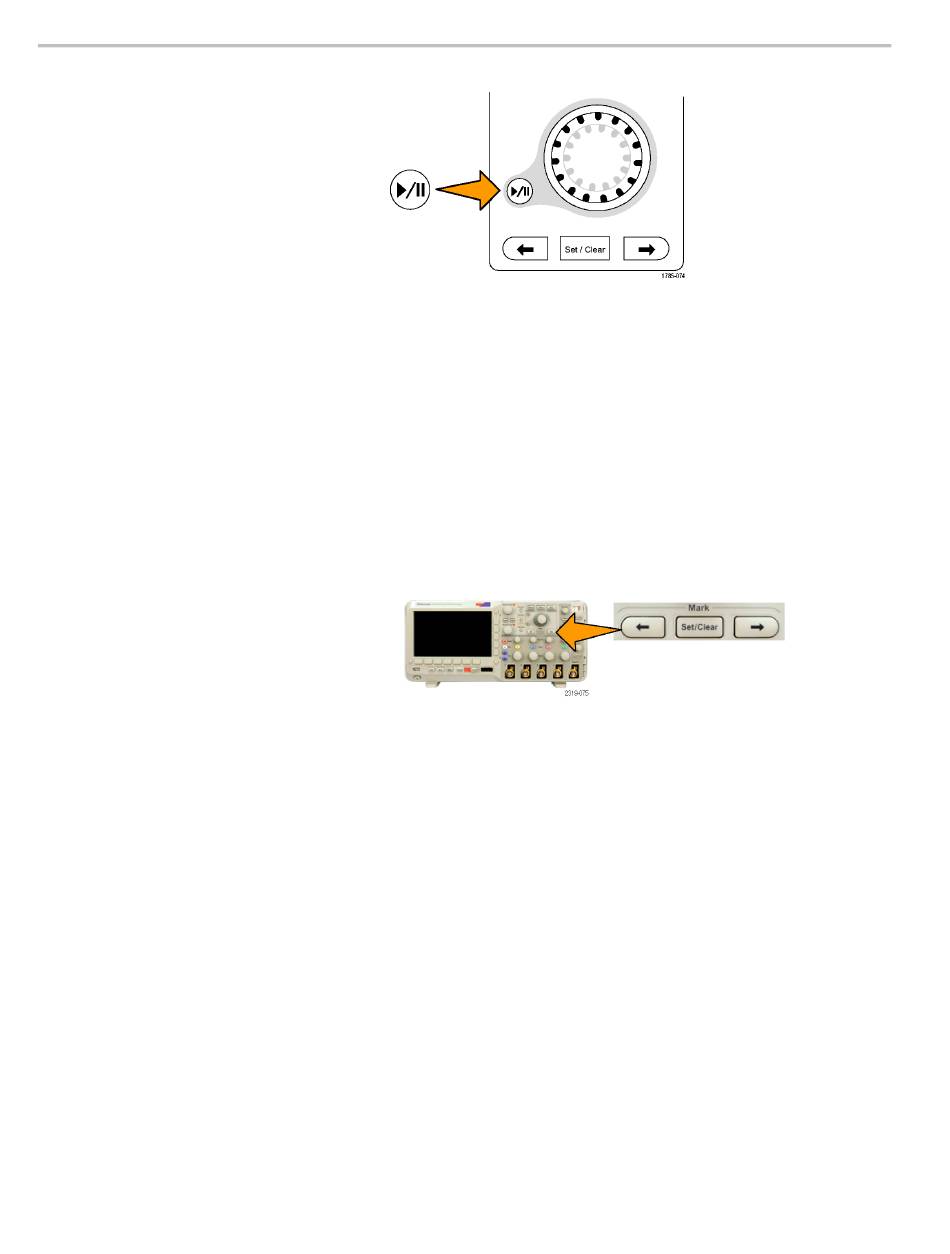

5. Pour interrompre le mode
Lecture/Pause, appuyez de nouveau
sur ce bouton.
Recherche et marquage des signaux
Vous pouvez marquer des points intéressants dans le signal acquis. Ces marques vous aident à limiter votre analyse à des
portions spécifiques du signal. Vous pouvez marquer des portions du signal automatiquement, si elles répondent à certains
critères, ou bien les marquer manuellement individuellement. Vous pouvez utiliser les touches fléchées pour passer d'un
marqueur à un autre. Vous pouvez automatiquement rechercher et marquer différents paramètres servant de déclencheur.
Les marqueurs de recherche servent ainsi à signaler des portions du signal, pour référence. Vous pouvez définir des
marqueurs automatiques à l'aide de critères de recherche. Vous pouvez effectuer votre recherche sur la base de critères tels
que des fronts, des largeurs d'impulsion, des petites impulsions, des états logiques, des temps de montée/descente, des
temps d'établissement et de maintien et des types de bus spécifiques.
Pour créer et supprimer manuellement des marqueurs :
1. Déplacez (la fenêtre de zoom) jusqu'à
la zone du signal où vous souhaitez
créer (ou supprimer) un marqueur
de recherche en tournant le bouton
panoramique (extérieur).
Appuyez sur le bouton fléché avant
(→) ou arrière (←) pour passer à un
marqueur existant.
2. Appuyez sur Définir/Effacer.
Si aucun marqueur de recherche ne se
trouve au centre de l'écran, l'oscilloscope
en ajoute un.
3. Analysez votre signal en passant d'un
marqueur de recherche à un autre.
Utilisez le bouton fléché avant ( →)
ou arrière (←) pour passer d'un point
marqué à un autre sans régler aucune
autre commande.
110
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
