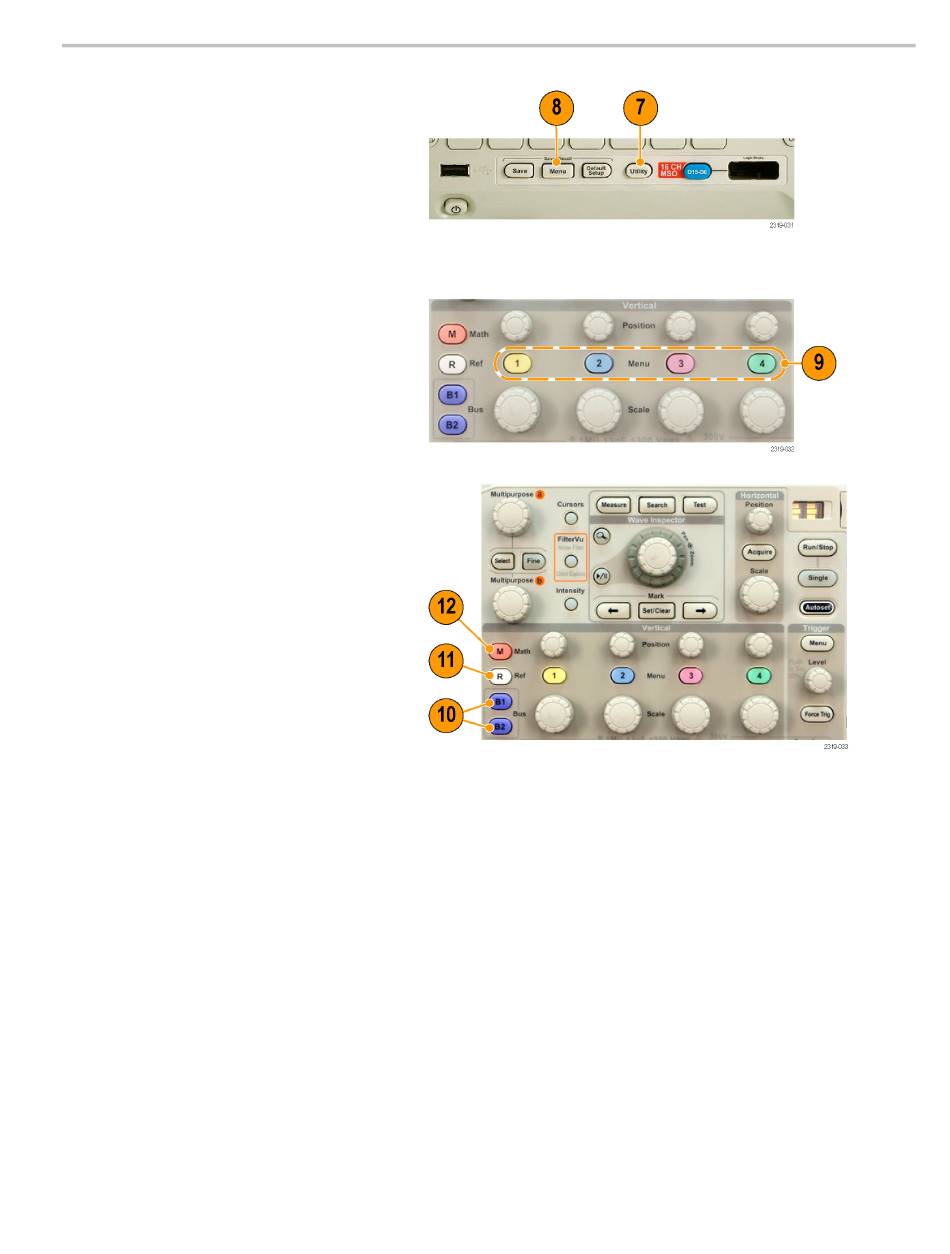

7. Utility. Appuyez sur ce bouton pour
activer les fonctions d'utilitaire du
système, telles que le choix de la langue
et le réglage de la date/de l'heure.
8. Menu Save/Recall. Appuyez sur ce
bouton pour enregistrer et rappeler des
paramètres, des signaux et des images
d'écran dans une mémoire interne ou un
lecteur flash USB.
9. Menu de voie 1, 2, 3, ou 4. Appuyez sur
ce bouton pour définir les paramètres
verticaux des signaux d'entrée et
afficher ou effacer de l'écran le signal
correspondant.
10. B1 ou B2. Appuyez sur ces boutons
pour définir et afficher un bus série si
vous possédez les clés d'application
requises pour le module approprié. Le
module DPO2AUTO prend en charge les
bus CAN et LIN. Le module DPO2EMBD
prend en charge les bus I
module DPO2COMP prend en charge
les bus RS-232, RS-422, RS-485 et
UART.
La prise en charge du bus parallèle est
disponible sur les produits MSO2000B.
De même, le bouton B1 ou B2 vous
permet d'afficher ou d'effacer de l'écran
le bus correspondant.
11. R. Appuyez sur ce bouton pour gérer les
signaux de référence, notamment pour
afficher ou effacer de l'écran chaque
signal de référence.
12. M. Appuyez sur ce bouton pour gérer
les signaux mathématiques, notamment
pour afficher ou effacer de l'écran chaque
signal mathématique.
Utilisation d'autres commandes
Les boutons suivants permettent de contrôler les signaux, les curseurs et d'autres entrées de données.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
C et SPI. Le
2
Présentation de l'oscilloscope
