Astuces
Vous pouvez choisir d'enregistrer un fichier avec une résolution complète (chaque point capturé) ou réduite (moins de
points). Lorsque votre signal est filtré, seul le signal avec résolution réduite est assuré d'être filtré sur la fréquence
choisie. Parfois, le filtre ne peut pas produire de signal avec une résolution complète et une fréquence aussi basse que
celle choisie. La fréquence du signal avec une résolution complète est affichée dans le fichier enregistré.
Lorsque l'arrière-plan de capture de parasites est activé, un fichier de signal enregistré comprend les données de
premier plan et d'arrière-plan.
Les signaux de référence peuvent être filtrés ; la fréquence de filtre de bruit choisie s'applique également aux références.
Les signaux de référence possèdent également un arrière-plan de capture de parasites.
Les signaux de référence sont toujours enregistrés avec une résolution complète. Contrairement à l'enregistrement d'un
signal dans un fichier, il n'existe aucune option de résolution réduite.
Lorsque le signal n'est pas filtré, la plupart des mesures sont prises sur le signal de premier plan. Les mesures
minimales, maximales et point à point sont prises sur l'arrière-plan de capture de parasites car elles mesurent les plus
petites et plus grandes amplitudes du signal.
Lorsque le signal est filtré, toutes les mesures sont prises à partir du signal filtré.
Les signaux mathématiques sur deux signaux peuvent être filtrés ; la fréquence de filtre de bruit choisie s'applique
également aux mathématiques. Le signal mathématique sur deux signaux ne possède pas d'arrière-plan de capture
de parasites.
La recherche utilise l'arrière-plan de capture de parasites lorsqu'il est disponible. Cela améliore votre recherche des
pointes et des autres anomalies.
Le décodage de bus série utilise un signal d'échantillonnage avec résolution complète (premier plan). Lorsque le filtrage
est actif, le signal risque de ne pas être filtré sur la fréquence choisie.
Utilisation de FilterVu
Par défaut, la fréquence de coupure du filtre de bruit est définie sur la totalité de la bande passante de l'oscilloscope lorsque
vous utilisez FilterVu. Pour invoquer le filtre passe-bas variable (filtre de bruit), tournez le bouton d'usage général dans le
sens contraire des aiguilles d'une montre. L'oscilloscope transmet des signaux de plus basse fréquence, donc le résultat se
traduit par un signal plus propre. La mesure de la fréquence du bruit affiche des fréquences que l'oscilloscope inclut dans le
signal de premier plan. L'oscilloscope affiche des composantes de plus haute fréquence dans le signal d'arrière-plan jusqu'à
la bande passante du modèle MSO2000B ou DPO2000B.
REMARQUE.
L'oscilloscope affiche toujours la fréquence de coupure du filtre de bruit dans la partie supérieure droite de
l'écran. La fréquence de coupure reflète le point -3 dB.

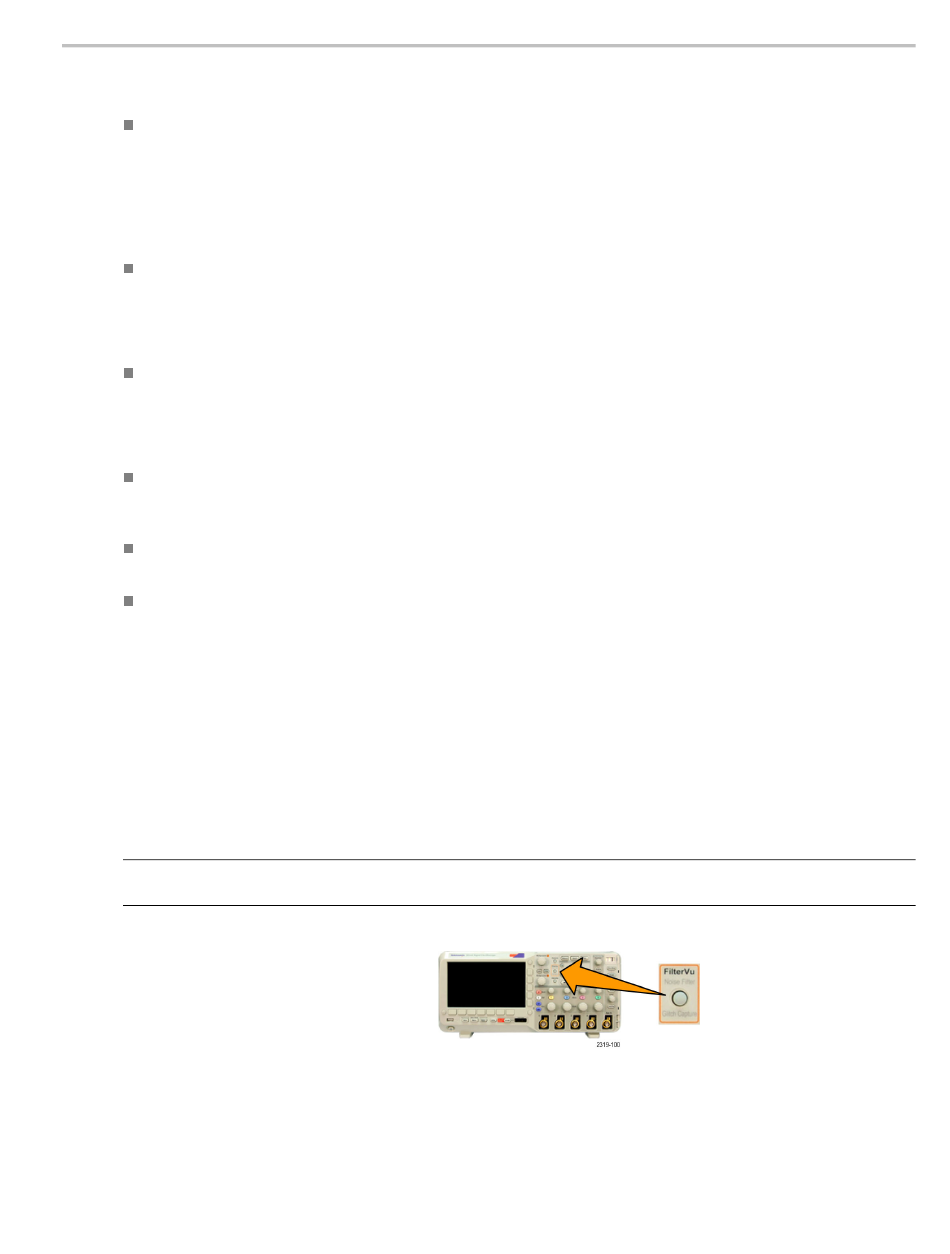

1. Appuyez sur le bouton FilterVu.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Acquisition du signal
63
