Analyse des données de signal

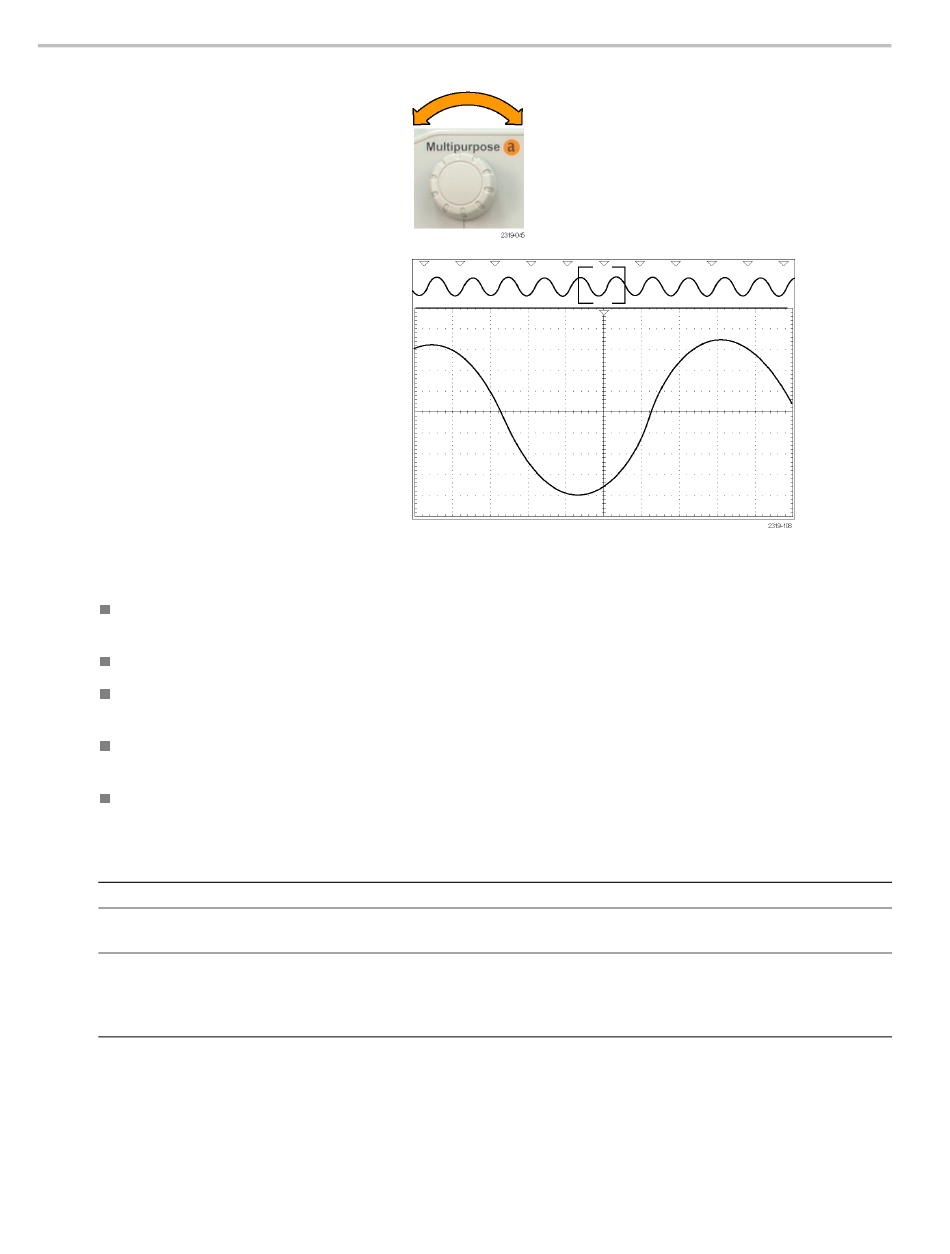

Tournez le bouton d'usage général a pour
sélectionner le type de recherche : sur
front, largeur d'impulsion, petite impulsion,
logique, configuration et maintien, temps de
montée/descente ou bus.
Sur l'écran, des triangles vides indiquent
l'emplacement des marqueurs automatiques
et des triangles pleins indiquent les
marqueurs personnalisés (définis par
l'utilisateur). Ils apparaissent à la fois sur les
vues normales et agrandies.
4. Vous pouvez analyser rapidement votre
signal en passant d'un marqueur de
recherche à un autre à l'aide des boutons
fléchés avant (→) et arrière (←). Aucun
autre réglage n'est nécessaire.
Astuces.
Vous pouvez copier des paramètres de déclenchement afin de rechercher dans le signal capturé des emplacements
répondant aux conditions de déclenchement.
Vous pouvez également copier des paramètres de recherche dans vos paramètres de déclenchement.
Les marqueurs personnalisés sont enregistrés avec le signal lors de sa sauvegarde et lors de la sauvegarde de la
configuration.
Les marqueurs de recherche automatiques ne sont pas enregistrés en même temps que le signal. Toutefois, vous
pouvez facilement les recréer en utilisant de nouveau la fonction de recherche.
Les critères de recherche sont enregistrés dans la configuration.
Le contrôleur d'ondes comprend les capacités de recherche suivantes :
Recherche
Front
Largeur d'impulsion
Petite impulsion
112
Description
Recherche les fronts (montant ou descendant) avec un niveau de seuil défini par l'utilisateur.
Recherche les largeurs d'impulsion positives ou négatives qui sont >, <, = ou ≠ à une
largeur d'impulsion définie par l'utilisateur.
Recherche les impulsions positives ou négatives qui dépassent un seuil d'amplitude mais
ne dépassent pas le seuil suivant avant de recroiser le premier seuil. Recherche toutes
les petites impulsions ou seulement celles d'une durée >, <, = ou ≠ à une période définie
par l'utilisateur.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
