Acquisition du signal

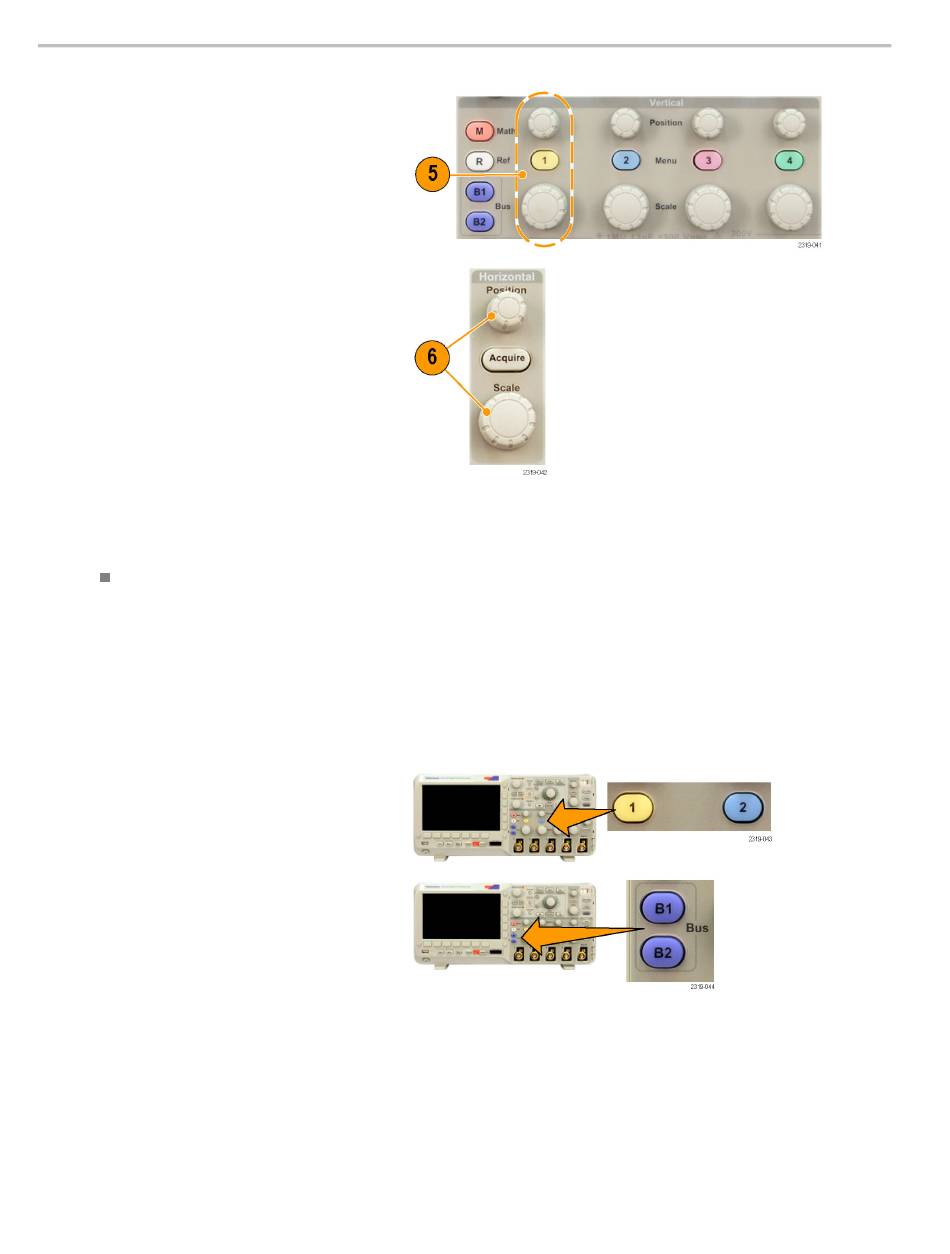

5. Appuyez sur le bouton de la voie
souhaitée. Ajustez ensuite l'échelle et la
position verticales.
6. Ajustez l'échelle et la position
horizontales.
La position horizontale détermine le
nombre d'échantillons effectués en pré-
et en post-déclenchement.
L'échelle horizontale détermine la taille
de la fenêtre d'acquisition relative au
signal. Vous pouvez mettre la fenêtre à
l'échelle d'un front de signal, d'un cycle,
de plusieurs cycles ou de milliers de
cycles.
Astuce
Utilisez la fonction de zoom pour afficher plusieurs cycles de votre signal dans la partie supérieure de l'écran et un seul
cycle dans la partie inférieure. (Voir page 107, Gestion de signaux à longueur d'enregistrement élevée.)
Libellé des voies et des bus
Vous pouvez ajouter un libellé aux voies et aux bus affichés à l'écran afin de faciliter leur identification. Le libellé est placé
sur l'indicateur de référence du signal dans la partie gauche de l'écran. Il peut comporter jusqu'à 32 caractères.
Pour libeller une voie, appuyez sur un bouton d'entrée de voie analogique.
1. Appuyez sur un bouton du panneau avant
pour une voie d'entrée ou un bus.
42
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
