Acquisition du signal
Utilisation du mode Défilement
Le mode Défilement offre un affichage similaire à un enregistreur sur bande déroulante pour les signaux basse fréquence.
Il vous permet d'afficher les points de données d'acquisition sans avoir à attendre l'acquisition d'un enregistrement
de signal complet.
Le mode Défilement est activé lors que le mode Déclenchement est en automatique et que l'échelle horizontale est définie
sur 40 ms par division ou moins.
Astuces
Le mode Défilement est désactivé lorsque vous passez en mode d'acquisition Moyenne, utilisez des voies numériques,
des signaux mathématiques, activez un bus, passez au déclenchement Normal ou réglez l'échelle horizontale sur
20 ms par division ou plus rapide.
Le zoom est désactivé lorsque vous utilisez le mode Défilement.

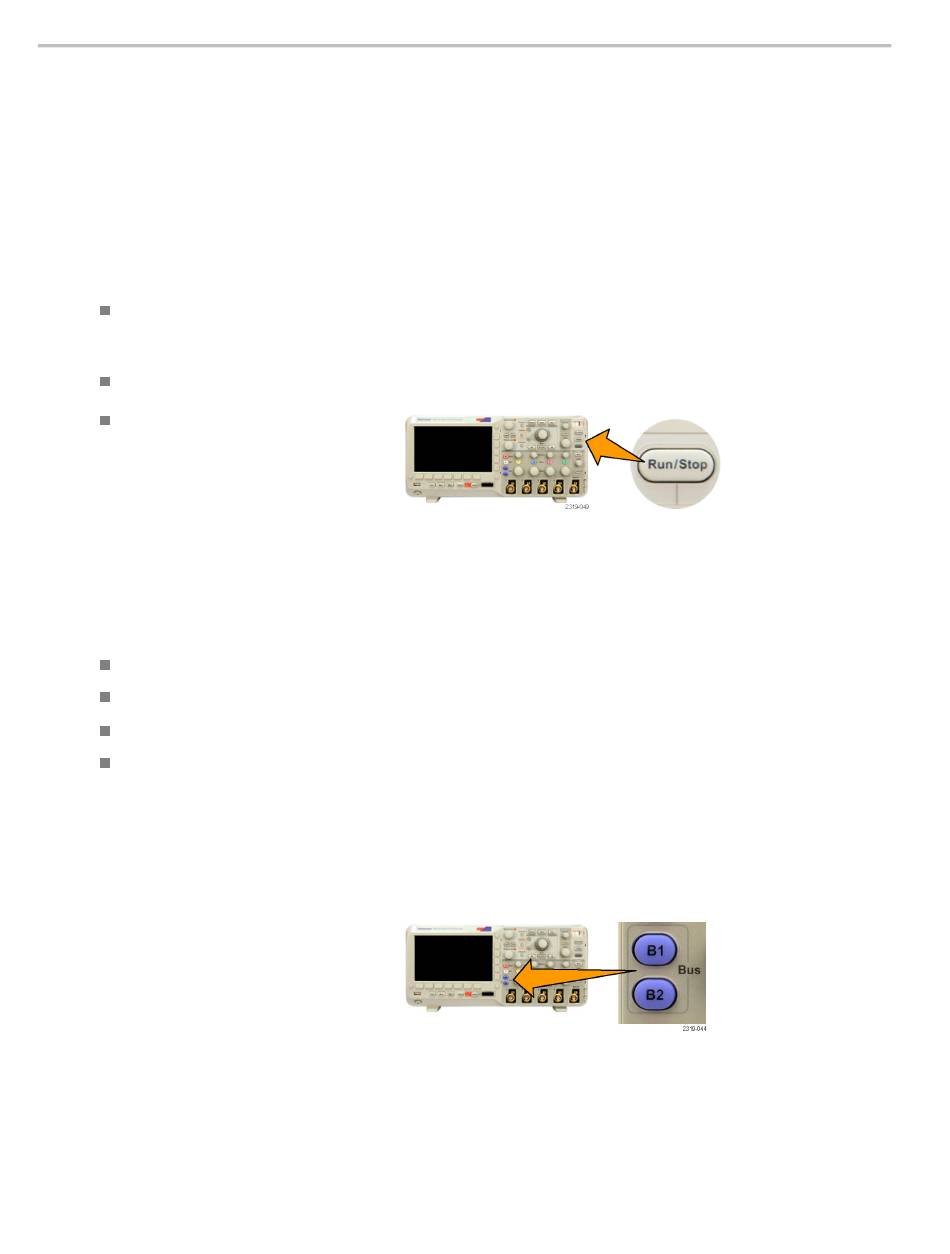

Appuyez sur Marche/Arrêt pour
désactiver le mode Défilement.
Configuration d'un bus série ou parallèle
Votre oscilloscope peut décoder et déclencher sur :
les bus série I
C et SPI si le module d'application DPO2EMBD est installé
2
Bus série CAN et LIN si le module d'application DPO2AUTO est installé.
Bus série RS-232, RS-422, RS-485 et UART si le module d'application DPO2COMP est installé
les bus parallèles si vous utilisez un oscilloscope de la gamme MSO2000B
(Voir page 13, Essai gratuit du module d'application.)
Utilisation de bus en deux étapes
Pour effectuer rapidement un déclenchement sur bus série :
1. Appuyez sur le bouton B1 ou B2 et
saisissez les paramètres du bus sur
lequel doit s'effectuer le déclenchement.
Vous pouvez utiliser séparément B1 et
B2 pour afficher des bus différents.
50
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
