Configuration de déclenchement

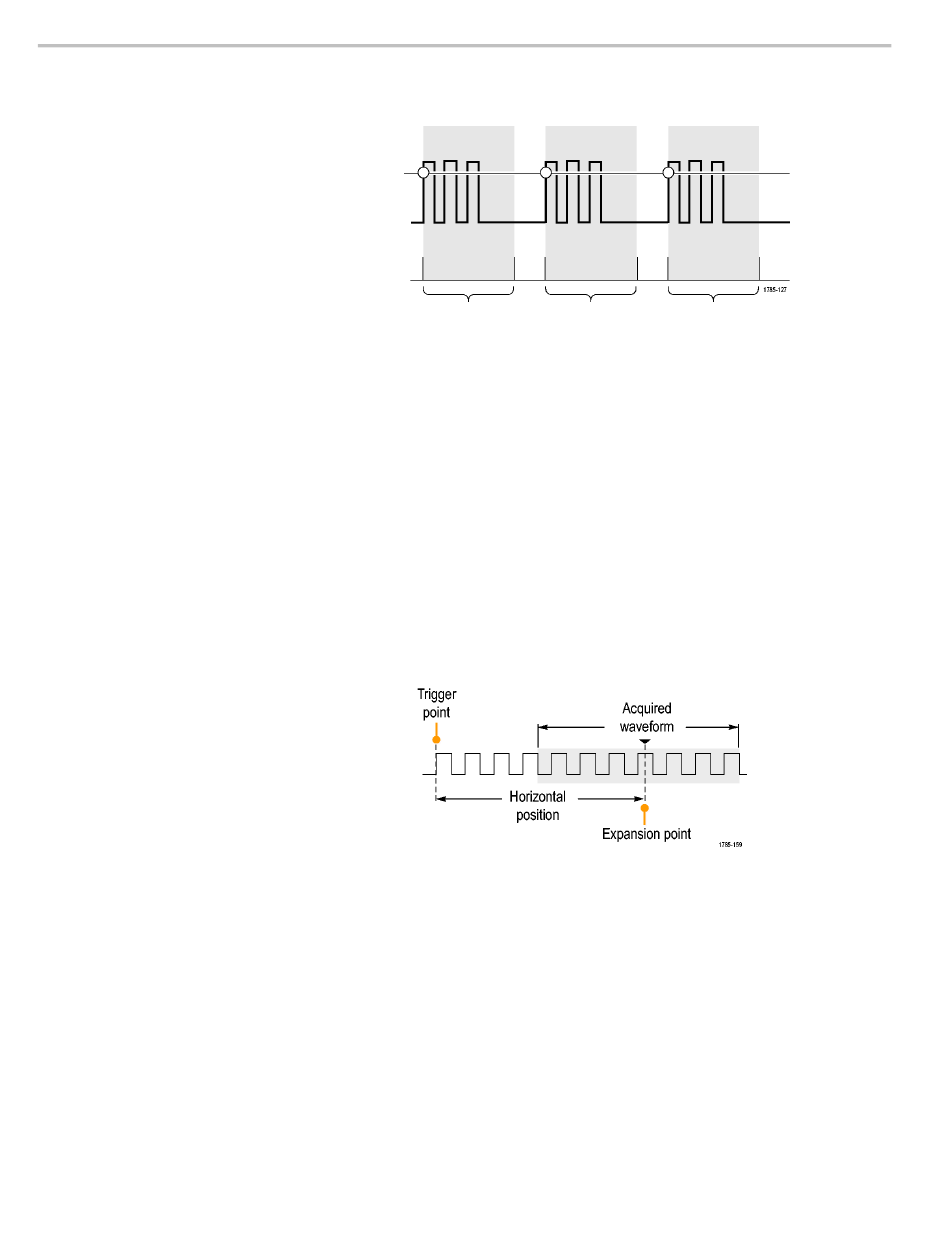

Inhibition du déclenchement
Réglez le facteur d'inhibition pour obtenir un
déclenchement stable lorsque l'oscilloscope
se déclenche sur la base d'événements non
valides.
L'inhibition aide à stabiliser le
déclenchement, car l'oscilloscope ne
reconnaît pas les nouveaux déclenchements
durant le temps d'inhibition. Lorsque
l'oscilloscope reconnaît un événement de
déclenchement, il désactive le système de
déclenchement jusqu'à la fin de l'acquisition.
En outre, le système de déclenchement
reste désactivé durant la période d'inhibition
qui suit chaque acquisition.
Couplage de déclenchement
Le couplage de déclenchement détermine quelle portion du signal est transmise au circuit de déclenchement. Le
déclenchement sur front peut utiliser tous les types de couplage disponibles : CC, Rejet basse fréquence, Rejet haute
fréquence et Rejet du bruit. Tous les autres types de déclenchement utilisent un couplage CC uniquement.
La fréquence de coupure pour le rejet de basse fréquence est de 65 kHz. La fréquence de coupure pour le rejet de haute
fréquence est de 85 kHz.
Position horizontale
Si le mode Retard est activé, utilisez
la position horizontale pour effectuer
l'acquisition des détails du signal dans une
portion séparée du point de déclenchement
par un intervalle de temps important.
66
Inhibitions
