Analyse des données de signal

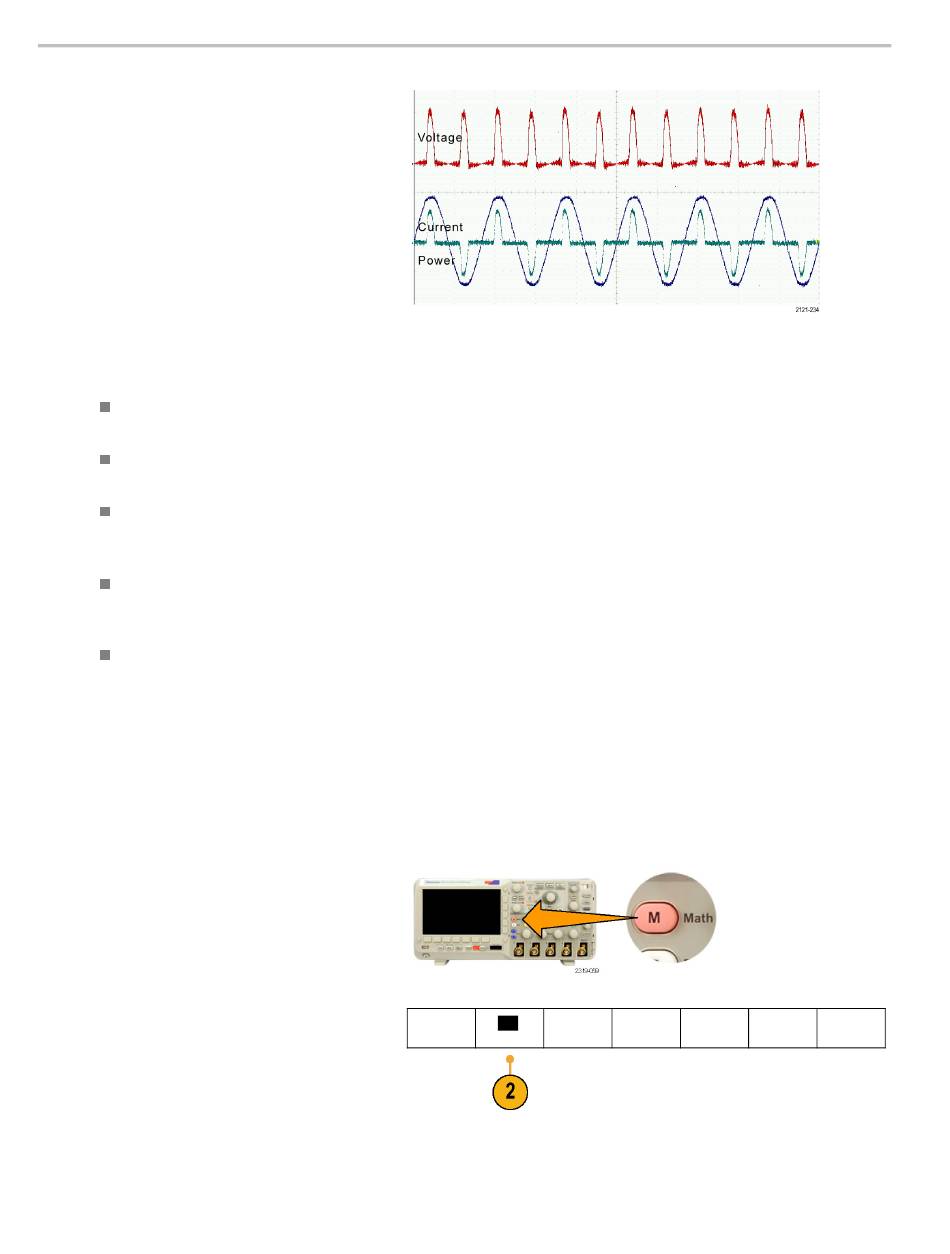

Par exemple, vous pouvez calculer
l'alimentation en multipliant le signal de
tension par un signal courant.
Astuces
Les signaux mathématiques peuvent être créés à partir de signaux de référence ou de voie, ou bien d'une combinaison
des deux.
Il est possible d'effectuer des mesures sur des signaux mathématiques, de la même manière que pour les signaux
de voie.
L'échelle et la position horizontale des signaux mathématiques provient de la source des expressions mathématiques
associées. Vous pouvez ajuster ces paramètres pour les signaux sources, ce qui les modifiera pour les signaux
mathématiques.
Vous pouvez effectuer un zoom avant sur les signaux mathématiques, à l'aide du bouton intérieur de la commande
Agrandir-Zoom. Servez-vous du bouton extérieur pour le positionnement à l'intérieur de la zone zoomée. (Voir page 107,
Gestion de signaux à longueur d'enregistrement élevée.)
Les deux sources mathématiques doivent avoir la même longueur d'enregistrement.
Utilisation du mode FFT
La fonction FFT décompose les signaux en composantes de fréquence, que l'oscilloscope utilise pour afficher un graphique
du spectre de fréquences du signal, par opposition au graphique du spectre temporel standard de l'oscilloscope. Vous
pouvez faire correspondre ces fréquences avec des fréquences connues du système, telles que l'horloge système,
l'oscillateur ou l'alimentation électrique.
1. Appuyez sur Math.
2. Appuyez sur FFT.
102
Math deux
FFT
signaux
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
About FFT
(M) Libellé
