3. Définissez les niveaux depuis le menu
latéral.
Utilisez la méthode Histogramme pour les
impulsions.
Utilisez la méthode Min-Max pour tous les
autres signaux.
Pour obtenir les descriptions des mesures
hautes et basses, reportez-vous au tableau des
Mesures d'amplitude sous Sélection de Mesures
automatiques. (Voir page 92.)
Mesures manuelles à l'aide des curseurs
Les curseurs sont des marqueurs affichés à l'écran, que vous pouvez positionner dans l'affichage du signal pour effectuer
des mesures manuelles sur les données capturées. Ils apparaissent sous forme de lignes verticales et/ou horizontales. Pour
utiliser des curseurs sur les voies analogiques ou numériques :

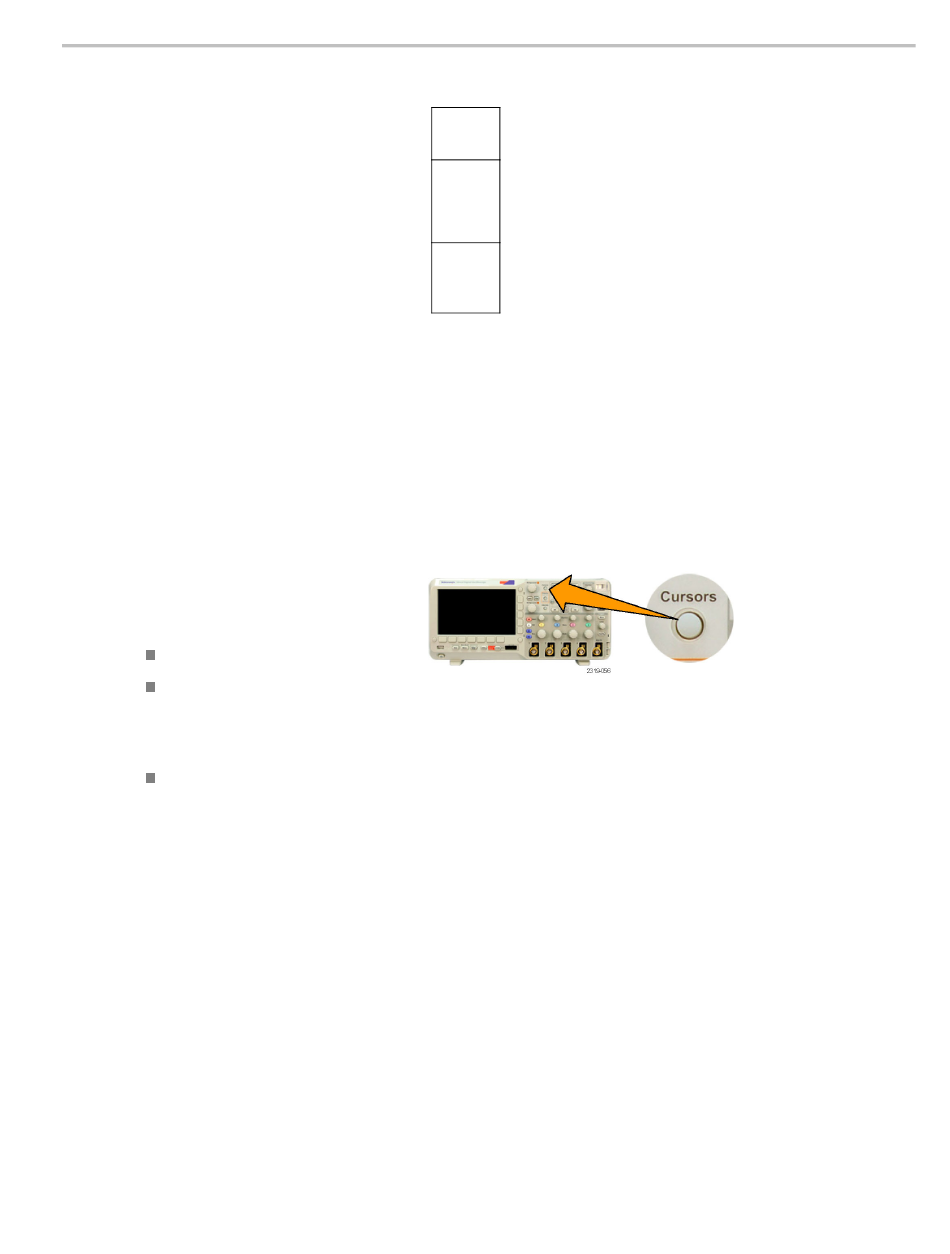

1. Appuyez sur Curseurs.
L'état du curseur change. Les trois états
possibles sont :
Aucun curseur n'apparaît à l'écran.
Deux curseurs verticaux apparaissent
à l'écran. Ils sont associés au signal
analogique sélectionné ou aux
signaux numériques.
Quatre curseurs apparaissent à
l'écran. Deux sont verticaux et deux
sont horizontaux. Ils ne sont plus
spécifiquement associés à un signal
individuel.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Sélection
automa-
tique
His-
togramme
(idéal
pour les
pulsations)
Min‑Max
(ts les
autres
signaux)
Analyse des données de signal
97
