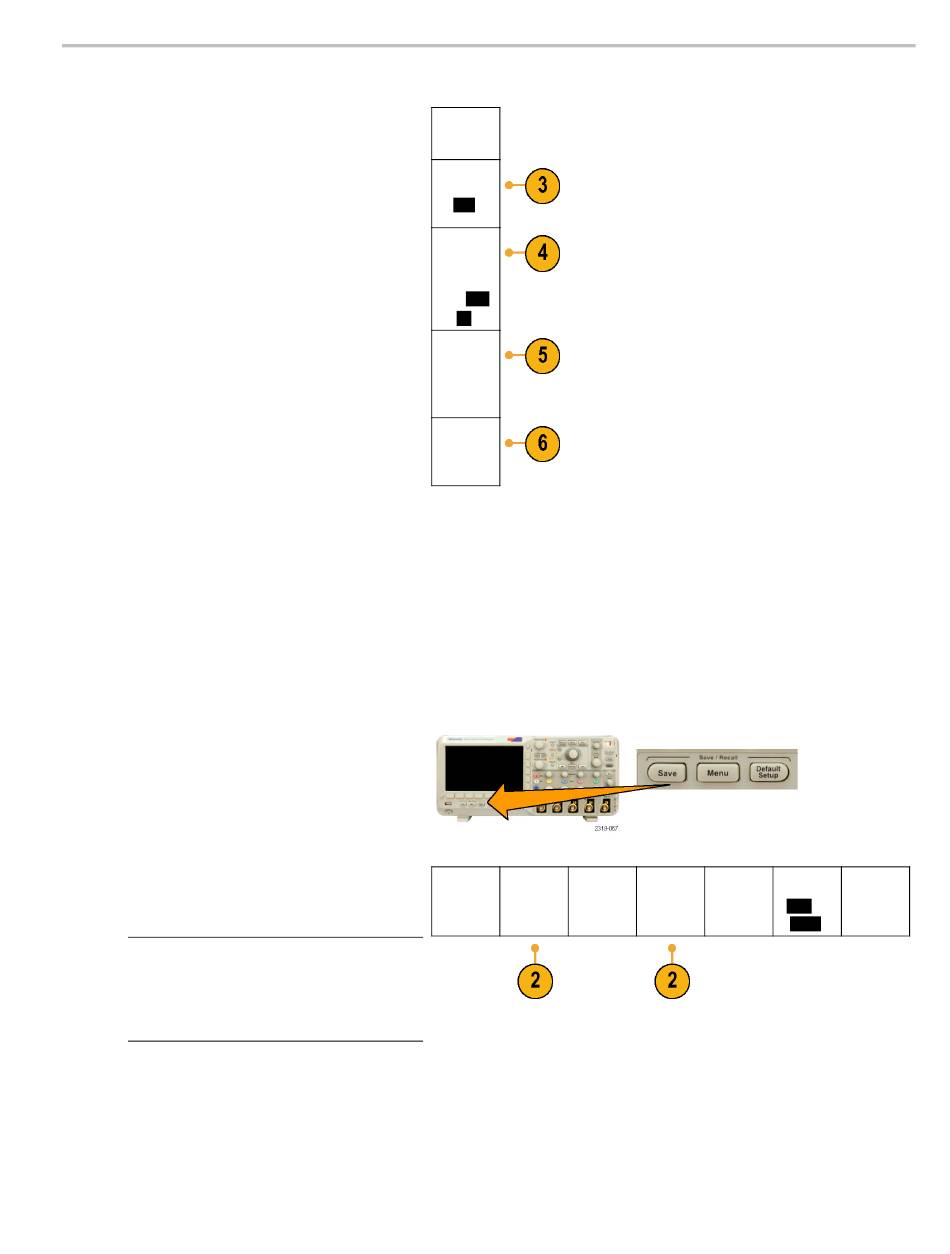

3. Dans le menu latéral, appuyez plusieurs fois
sur Format de fichier pour sélectionner les
formats .tif, .bmp et .png.
4. Appuyez sur Economie d'encre pour
activer ou désactiver le mode Economie
d'encre. Lorsqu'il est activé, ce mode
imprime sur un fond blanc.
5. Appuyez sur Modifier nom de fichier pour
donner un nom personnalisé au fichier de
l'image d'écran. Ignorez cette étape si vous
souhaitez utiliser le nom par défaut.
6. Appuyez sur OK Enregistrer image écran
pour enregistrer l'image sur le support
choisi.
Pour obtenir des informations sur l'impression d'images d'écran de signaux, consultez la section Impression de copies
d'écran. (Voir page 123, Impression d'une copie d'écran.)
Sauvegarde et rappel des données de signal
Les données de signal se composent de valeurs numériques, correspondant à chaque point du signal. Cette fonction copie
les données elles-mêmes, par opposition à une simple image graphique de l'écran. Pour enregistrer les données du signal
en cours ou rappeler des données de signal stockées précédemment :
1. Appuyez sur le menu Save/Recall.
2. Appuyez sur Enregistrer signal ou Rappel
signal dans le menu latéral inférieur.
REMARQUE.
L'oscilloscope peut enregistrer
des signaux numériques dans des fichiers
.csv, mais pas des mémoires de référence.
L'oscilloscope ne peut pas rappeler de signaux
numériques.
3. Sélectionnez un signal ou tous les signaux.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
