Présentation de l'oscilloscope

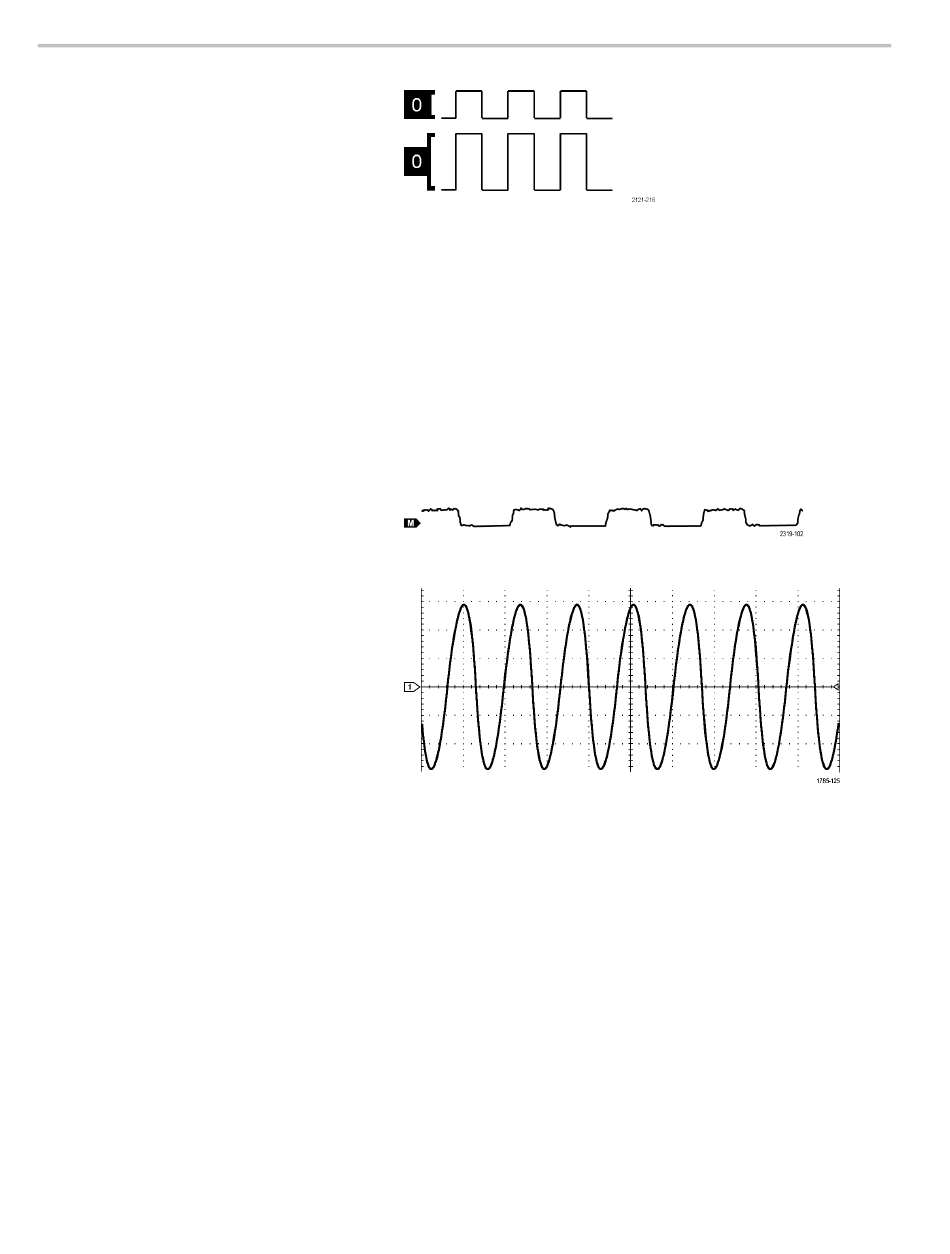

14. Pour les voies numériques (gamme
MSO2000B uniquement), les indicateurs
de référence identifient les voies et
montrent les niveaux haut et bas. Les
couleurs correspondent au code couleur
utilisé sur les résistances. L'indicateur
D0 est noir, D1 brun, D2 rouge, etc.
L'affichage du bus présente des
informations décodées au niveau des
paquets pour les bus série ou parallèles
(gamme MSO2000B uniquement).
L'indicateur de bus présente le numéro
et le type du bus.
Non présenté dans cette illustration,
l'affichage de la résolution de
temporisation présente la résolution de
temporisation des voies numériques.
Pour voir l'affichage, appuyez sur le
bouton D15-D0 du panneau avant.
15. Pour les voies mathématiques,
l'indicateur de référence du signal
indique le niveau zéro volt d'un signal.
16. Pour les voies analogiques, l'indicateur
de référence du signal indique le niveau
zéro volt du signal (en ignorant l'effet
de décalage). Les couleurs des icônes
correspondent à celles du signal.
38
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
