Présentation de l'oscilloscope

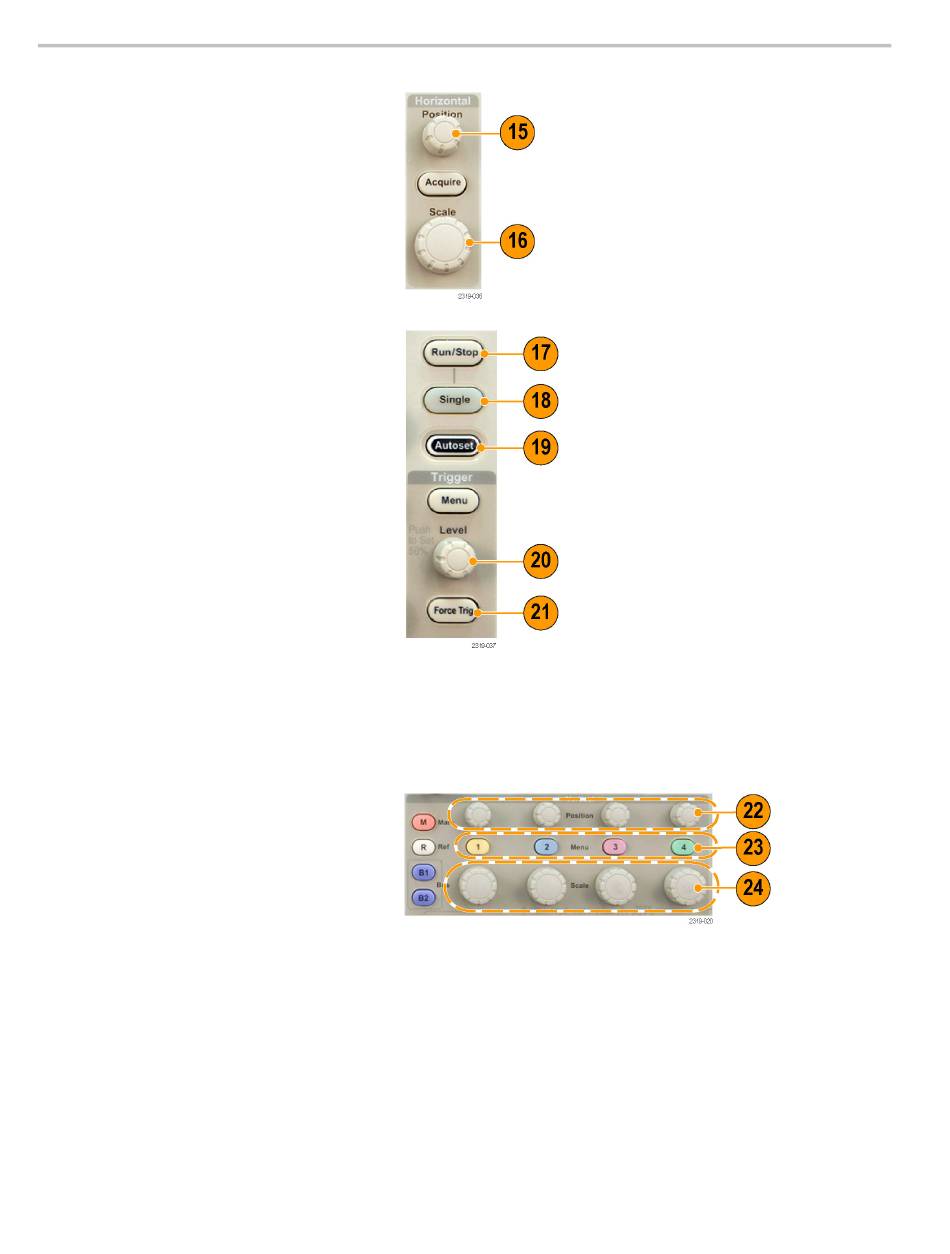

15. Position horizontale. Tournez cette
molette pour ajuster l'emplacement du
point de déclenchement par rapport aux
signaux acquis. Appuyez sur Réglage
fin pour effectuer des réglages plus
précis.
16. Echelle horizontale. Tournez cette
molette pour régler l'échelle horizontale
(temps/division).
17. Marche/Arrêt. Appuyez sur ce bouton
pour lancer ou arrêter les acquisitions.
18. Séq. unique. Appuyez sur ce bouton
pour effectuer une acquisition unique.
19. Réglage auto. Appuyez sur ce bouton
pour définir automatiquement les
commandes verticales, horizontales
et de déclenchement, et obtenir un
affichage stable et utilisable.
20. Niveau. Tournez cette molette pour
régler le niveau de déclenchement.
Appuyer Niveau 50 %. Appuyez sur le
bouton Niveau de déclenchement pour
régler le niveau de déclenchement sur le
point médian du signal.
21. Forcer décl. Appuyez sur ce bouton
pour forcer immédiatement un
événement de déclenchement.
22. Position verticale. Tournez cette
molette pour régler la position verticale
du signal correspondant. Appuyez sur
Réglage fin pour effectuer des réglages
plus précis.
23. 1, 2, 3, 4. Appuyez sur ces boutons pour
afficher ou effacer de l'écran le signal
correspondant et accéder au menu
vertical.
24. Echelle verticale. Tournez cette
molette pour régler le facteur d'échelle
verticale pour le signal correspondant
(volts/division).
32
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
