Aperçu. Lorsque vous modifiez les réglages de position ou d'échelle alors que l'acquisition est interrompue ou en
attente du déclenchement suivant, l'oscilloscope remet à l'échelle et repositionne les signaux appropriés en réponse aux
nouveaux réglages. Il propose une simulation de ce que vous verrez lorsque vous appuierez sur le bouton Exécution
(RUN). L'oscilloscope utilise ces nouveaux réglages pour l'acquisition suivante.
Vous pouvez apercevoir un signal écrêté si l'acquisition originale est sortie de l'écran.
Le signal mathématique, les curseurs et les mesures automatiques restent actifs et valides lorsque vous êtes en
mode aperçu.
Configuration des paramètres d'entrée
Utilisez les commandes verticales pour sélectionner des signaux, ajuster l'échelle et la position verticale des signaux et
configurer les paramètres d'entrée.

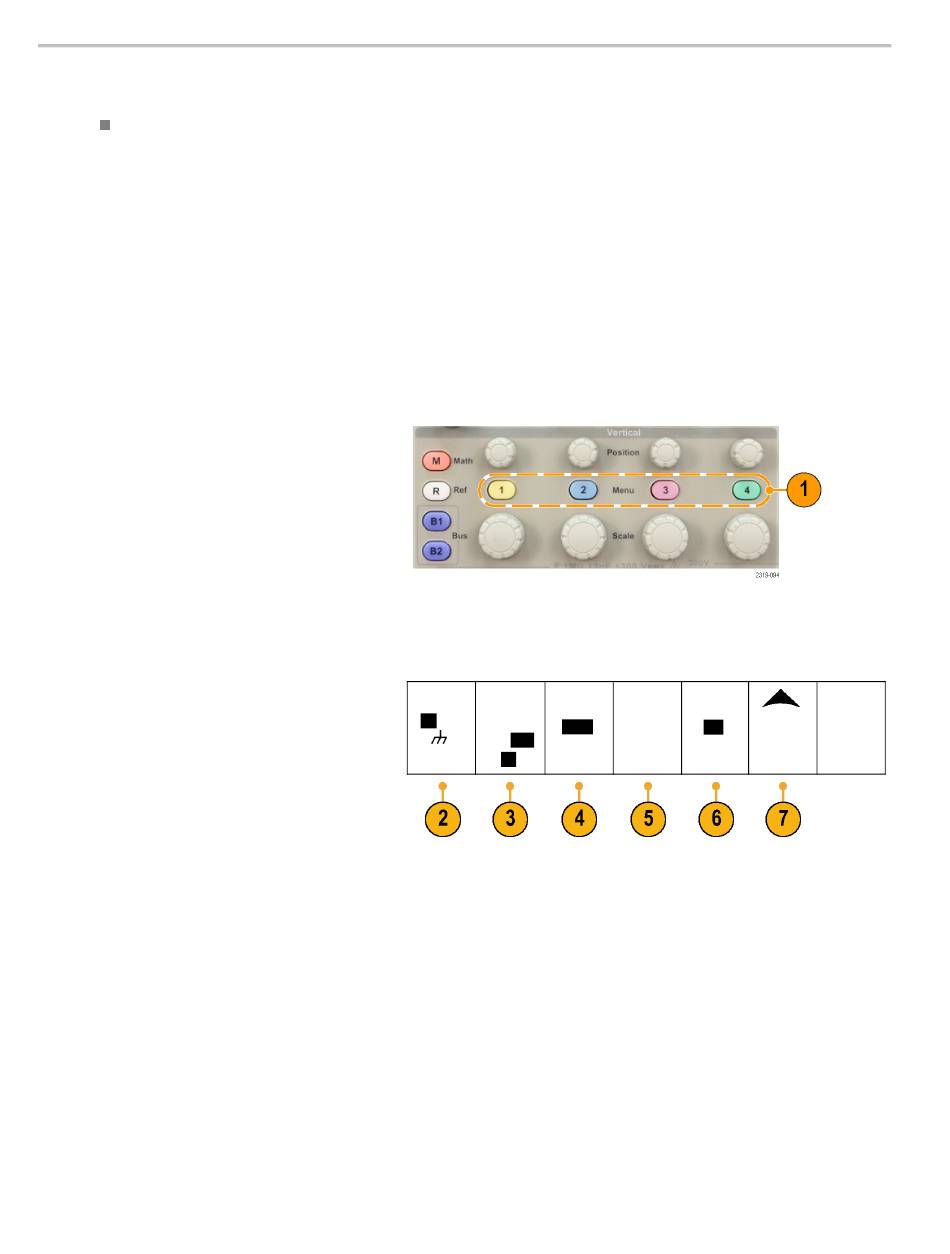

1. Appuyez sur le bouton de voie 1, 2, 3 ou
4 afin d'afficher le menu vertical pour le
signal concerné. Le menu vertical affecte
uniquement le signal sélectionné.
Lorsque vous appuyez sur un bouton de
voie, la sélection du signal est également
validée ou annulée.
2. Appuyez plusieurs fois sur Couplage pour
sélectionner le couplage à utiliser.
Utilisez le couplage CC pour transmettre à
la fois les composants CA et CC.
Utilisez le couplage CA pour bloquer le
composant CC et afficher uniquement le
signal CA.
Utilisez le couplage masse pour afficher le
potentiel de référence.
3. Appuyez sur Inversion pour inverser le
signal.
Sélectionnez Inversion Désactivé pour un
fonctionnement normal et Inversion Activé
pour inverser la polarité du signal dans le
préamplificateur.
82
Couplage
Inversion
Bande
passante
CC| CA
Ac-
Pleine
tivé
|Dés-
act
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
