Sélection des déclenchements

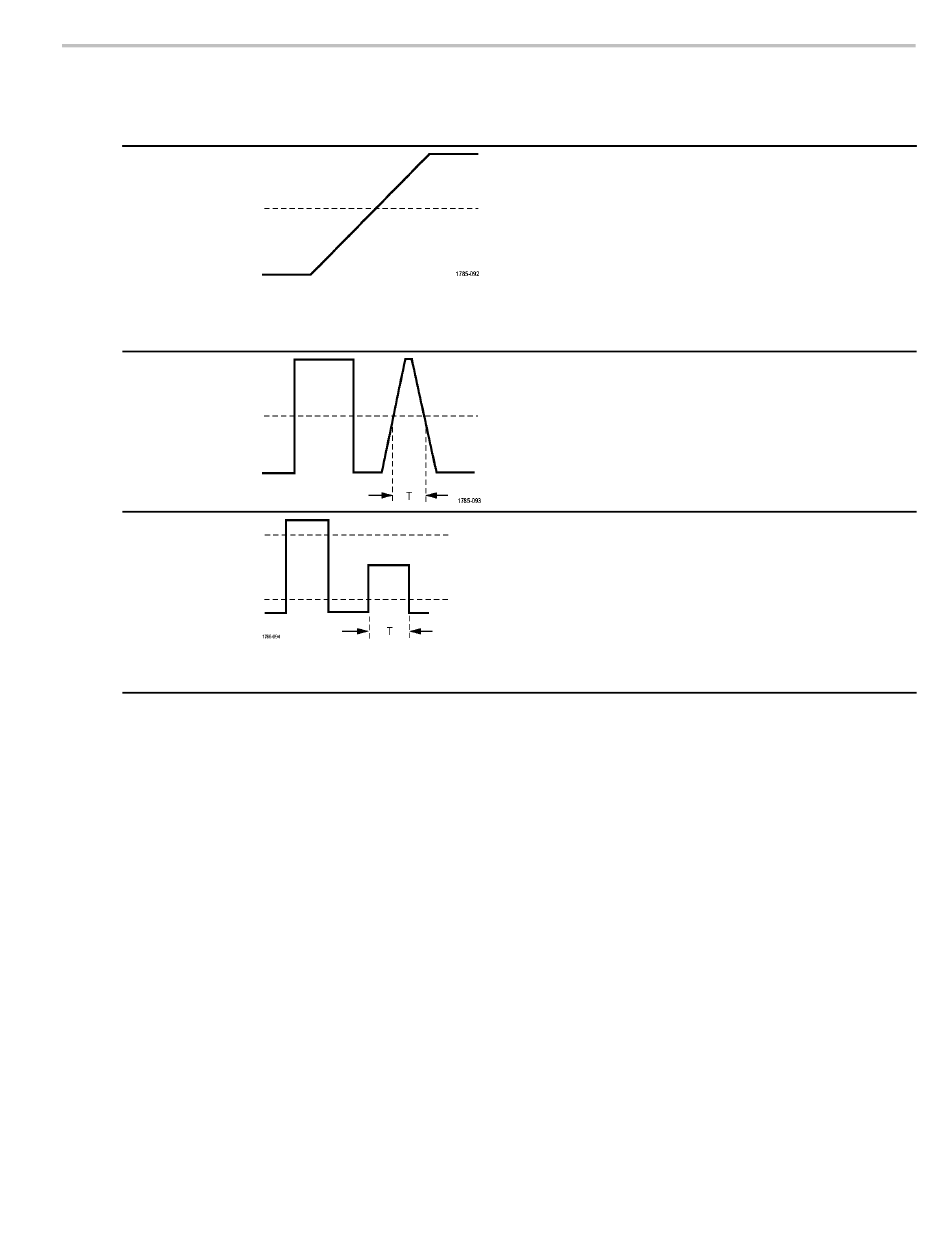

Type de déclenchement
Front
Impulsion
Petite impulsion
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Configuration de déclenchement
Conditions de déclenchement
Déclenchement effectué sur le front montant ou
descendant, tel que défini par la commande Pente. Les
options de couplage sont CC, CA, Rejet BF CA, Rejet
HF CA et Rejet bruit.
Les déclenchements sur front sont les plus simples
et les couramment utilisés, à la fois avec les signaux
analogiques et avec les signaux numériques. Un
événement de déclenchement sur front se produit
lorsque la source de déclenchement passe par un
niveau de tension spécifique, dans un sens spécifique.
Déclenchement effectué sur des impulsions inférieures
à, supérieures à, égales à ou différentes d'un temps
spécifié. Vous pouvez définir le déclenchement sur des
impulsions positives ou négatives. Les déclenchements
sur impulsion sont principalement utilisés avec les
signaux numériques.
Déclenchement effectué sur une amplitude d'impulsion
qui dépasse un seuil, mais ne dépasse pas le seuil
suivant avant de recroiser le premier seuil. Vous pouvez
détecter les petites impulsions positives ou négatives
(ou les deux) ou uniquement celles plus larges que,
inférieures à, supérieures à, égales à ou différentes
de la largeur spécifiée. Les déclenchements sur petite
impulsion sont principalement utilisés avec les signaux
numériques.
