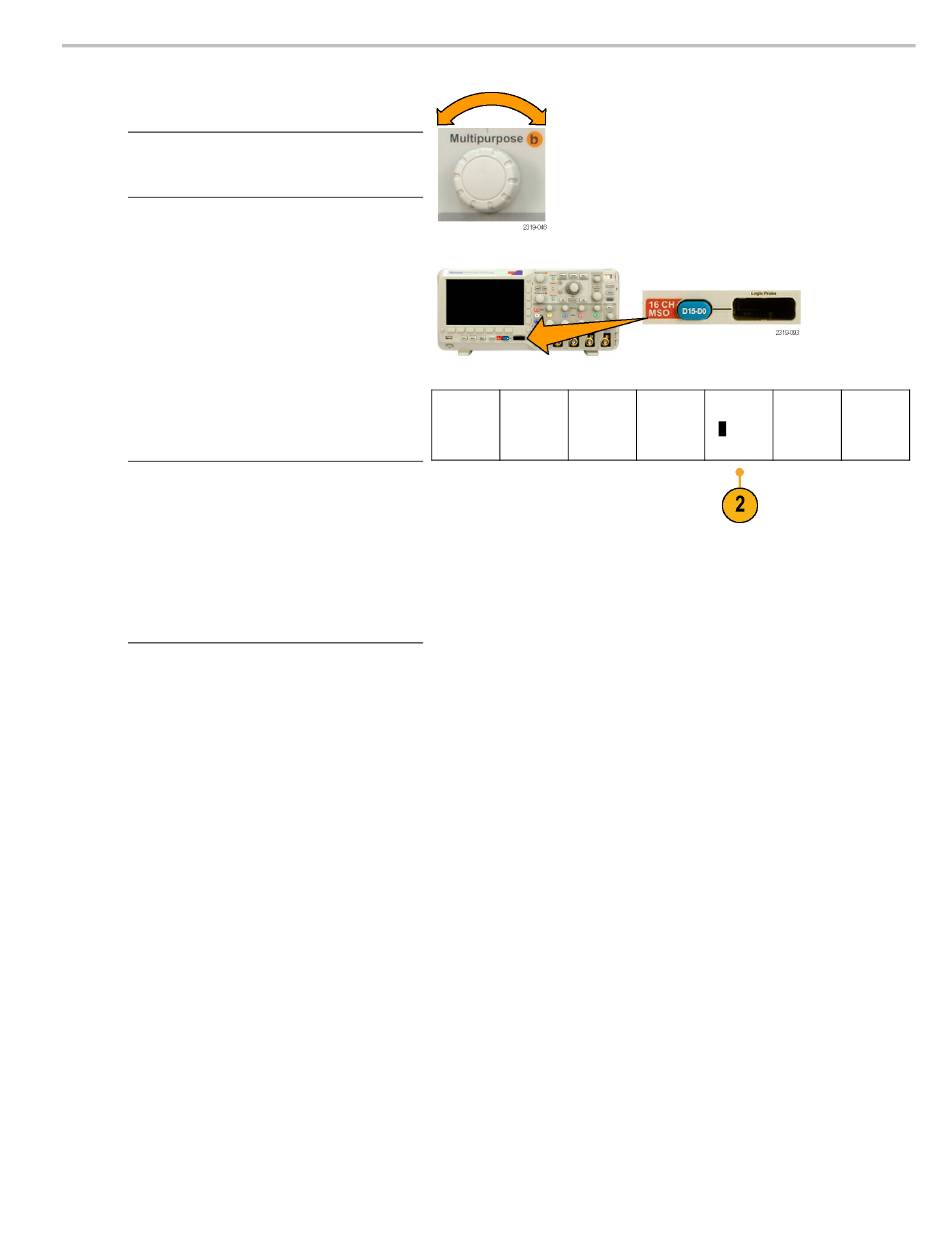

4. Tournez le bouton d'usage général b pour
déplacer la voie ou le groupe sélectionné.
REMARQUE.
Vous devez arrêter de tourner le
bouton pour que le déplacement de la voie (ou
du groupe de voies) s'affiche.
Pour mettre à l'échelle les voies numériques et
leur créer des libellés, procédez comme suit :
1. Appuyez sur le bouton D15–D0 du panneau
avant.
2. Pour modifier l'échelle (la hauteur) des voies
numériques, appuyez sur le bouton Hauteur
du menu inférieur.
REMARQUE.
La sélection S (Small) affiche
chaque signal sur une hauteur de 0,2 division.
La sélection M (Medium) affiche chaque signal
sur une hauteur de 0,5 division. La sélection L
(Large) affiche chaque signal sur une hauteur
de 1 division. La sélection L ne fonctionne que
si l'écran dispose d'assez d'espace pour afficher
les signaux. Vous pouvez afficher jusqu'à
8 signaux L à la fois.
3. Vous pouvez attribuer un libellé à chaque
voie numérique pour les identifier plus
aisément. (Voir page 42, Libellé des voies
et des bus.)
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
D15 – D0
Seuils
Modifier
libellés
Ac-
tivé/Dés-
act.
Affichage des données de signal
Hauteur
S
| M L
87
