Description

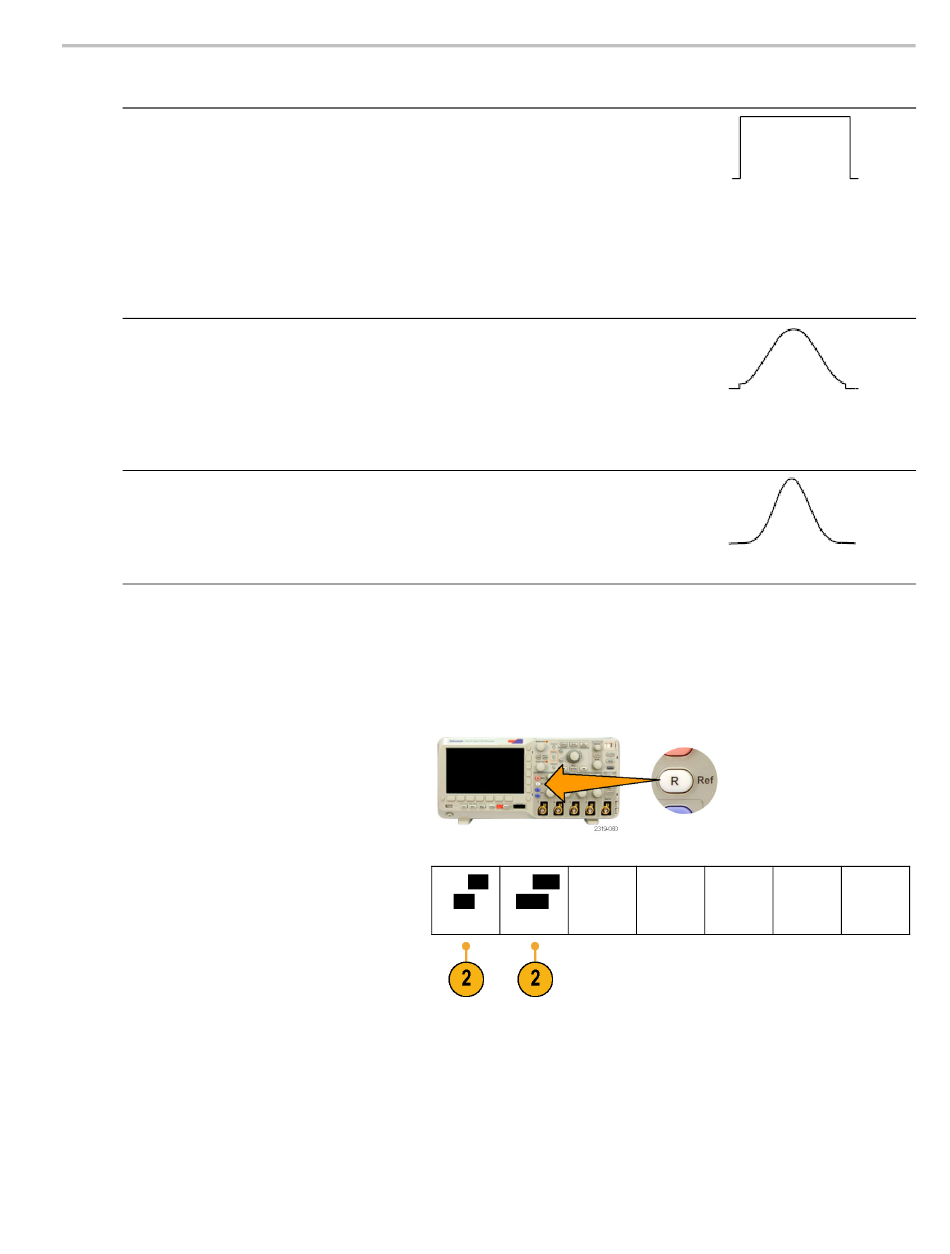

Rectangulaire
Il s'agit de la fenêtre la mieux adaptée à la résolution de fréquences très proches de la même
valeur ; elle n'est en revanche pas idéale pour effectuer des mesures précises de l'amplitude
de ces fréquences. Il s'agit de la fenêtre la plus appropriée pour mesurer le spectre de
fréquences sur des signaux non répétitifs et les composantes de fréquence proches de CC.
Servez-vous d'une fenêtre rectangulaire pour mesurer les transitoires ou les salves, lorsque
le niveau du signal avant et après l'événement est quasiment identique. Vous pouvez
également utiliser ce type de fenêtre pour des ondes sinusoïdales d'égale amplitude dotées
de fréquences très proches, ainsi que pour le bruit aléatoire large bande avec un spectre
variant relativement lentement.
Hamming
Cette fenêtre est adaptée à la résolution des fréquences très proches de la même valeur ; elle
offre une précision d'amplitude légèrement meilleure que la fenêtre rectangulaire. La fenêtre
Hamming offre une résolution de fréquence légèrement supérieure à la fenêtre Hanning.
Servez-vous d'une fenêtre Hamming pour mesurer le bruit sinusoïdal, périodique et aléatoire
à bande étroite. Cette fenêtre est également utile pour les transitoires ou les salves, lorsque
le niveau du signal avant et après l'événement présente des différences significatives.
Blackman-Harris
Cette fenêtre est parfaitement adaptée à la mesure de l'amplitude des fréquences, mais il
n'est pas conseillé de l'utiliser pour la résolution des fréquences.
Servez-vous d'une fenêtre Blackman-Harris pour mesurer les signaux à fréquence unique
principalement, afin de rechercher des harmoniques d'ordre supérieur.
Utilisation des signaux de référence
Vous pouvez créer un signal de référence afin de stocker un signal. Cela peut, par exemple, vous servir à mettre en place un
signal standard par rapport auquel vous comparerez les autres signaux. Pour utiliser des signaux de référence :
1. Appuyez sur Réf R. Le menu latéral inférieur
Référence s'affiche.
2. Servez-vous des options du menu latéral
inférieur pour afficher ou sélectionner un
signal de référence.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
|(Ac-
|(Dés-
(R1)
(R2)
tivé)
activé)
3 mai 07
Analyse des données de signal
Fenêtre
105
