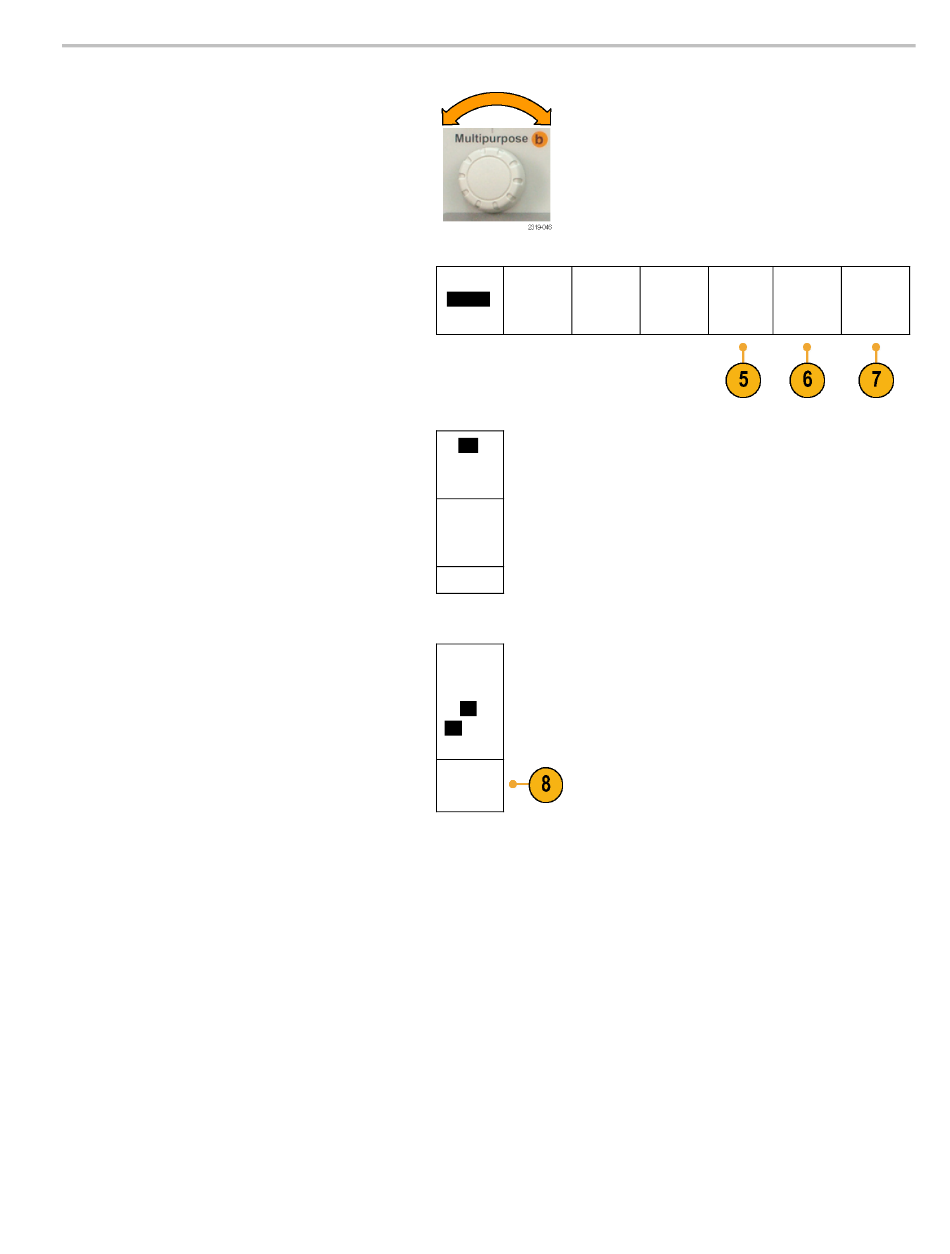

Tournez ensuite le bouton d'usage général b
pour définir la tension au-dessus de laquelle
l'oscilloscope considère le signal élevé, et
celle en dessous de laquelle il le considère
faible.
5. Appuyez sur B1 Libellé pour modifier le
libellé du bus. (Voir page 42, Libellé des
voies et des bus.)
6. Appuyez sur Affichage bus et servez-vous
du menu latéral pour configurer l'affichage du
bus parallèle ou série.
Appuyez sur l'option du menu latéral
souhaitée pour afficher les données du bus
au format hexa, binaire ou ASCII.
7. Appuyez sur Table des événements et
sélectionnez Activé pour afficher la liste des
paquets de bus I
horodatage.
Pour un bus parallèle synchronisé, le
tableau présente la valeur du bus à chaque
front d'horloge. Pour un bus parallèle non
synchronisé, le tableau présente la valeur du
bus lorsque l'un de ses bits change.
Pour un bus RS-232, le tableau présente les
octets décodés, ou paquets.
8. Appuyez sur Enreg. table des événem.
pour enregistrer les données de la table
des événements dans un fichier .csv (feuille
de calcul) sur le périphérique de stockage
sélectionné.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
C, SPI, CAN ou LIN avec
2
Bus
Définir
Seuils
entrées
Parallèle
Hex
Binaire
ASCII
Table des
événe-
ments
Ac-
tivé
|Dés-
act.
Enreg.
table des
événem.
Acquisition du signal
B1 Libellé
Affichage
Table des
Parallèle
bus
événe-
ments
53
