Acquisition du signal

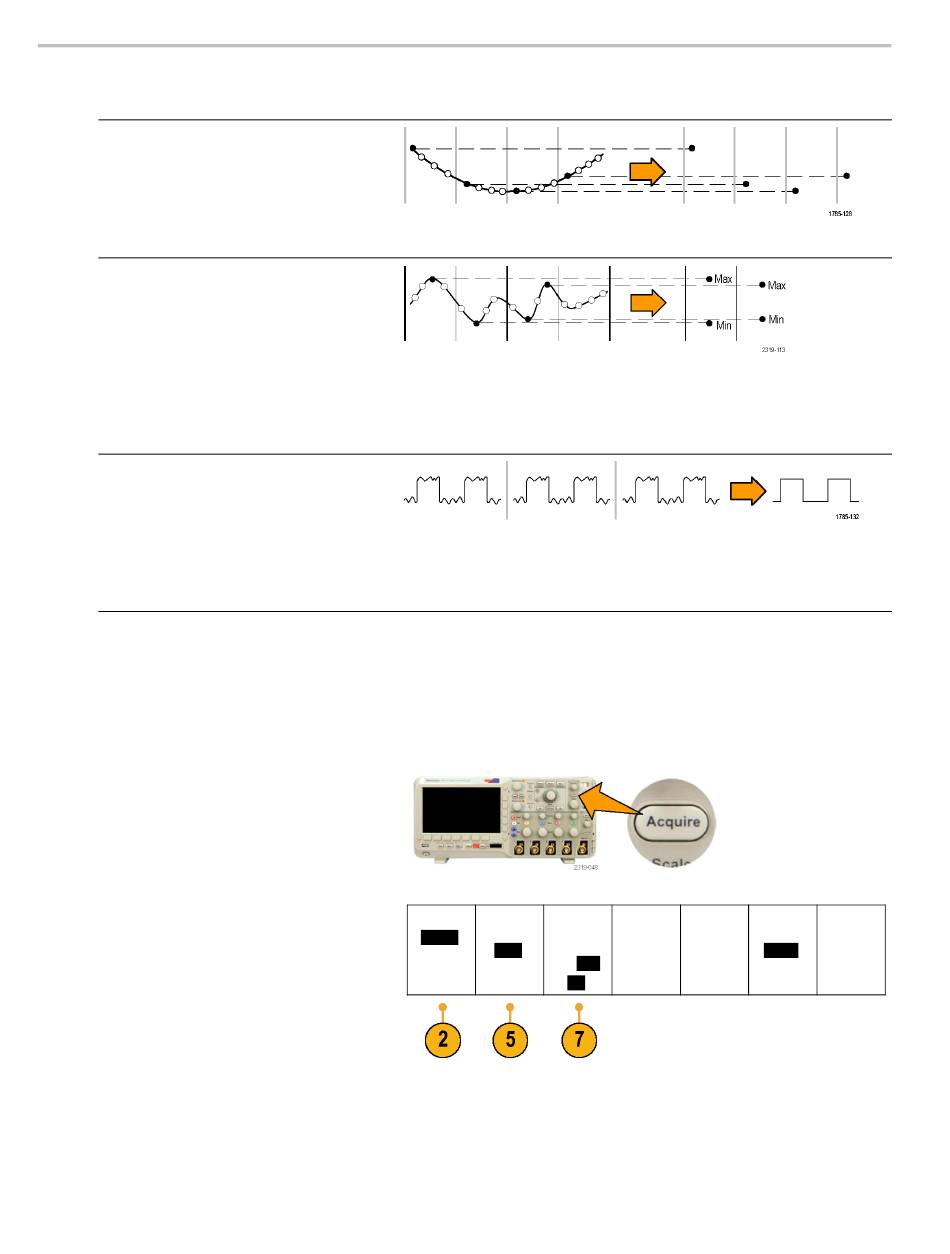

Fonctionnement des modes d'acquisition analogiques
Le mode Premier plan (Foreground) du
filtre du bruit FilterVu conserve le premier
point échantillonné de chaque intervalle
d'acquisition. Ce mode est également
appelé Echantillon (Sample) dans d'autres
oscilloscopes. Il s'agit du mode par défaut.
Le mode Arrière-plan (Background) de
capture de parasites utilise le plus haut
et le plus bas de tous les échantillons
contenus dans deux intervalles d'acquisition
consécutifs. A des réglages de temps par
division élevés, le mode Arrière-plan de
capture de parasites est indisponible. Ce
mode est également appelé Détection de
crête dans d'autres oscilloscopes.
Le mode Moyenne (Average) calcule
la valeur moyenne pour chaque point
d'enregistrement sur un nombre spécifique
d'acquisitions, défini par l'utilisateur. Le
mode Moyenne utilise le mode Echantillon
pour chaque acquisition individuelle. Utilisez
ce mode pour réduire le bruit aléatoire.
Modification du mode d'acquisition, de la longueur d'enregistrement et du
retard
Observez la procédure suivante pour changer le mode d'acquisition.
1. Appuyez sur Acquérir.
2. Appuyez sur Moyenne.
48
Moyenne
Longueur
Retard
Enregistr.
Désact.
Ac-
100 k
tivé
|Dés-
act.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Déf.
Affichage
Affichage
position
signal
XY
horizontale
Désact
sur 10 %
Détails sur
l'acquisi-
tion
