Configuration de déclenchement
Cette section présente les concepts et les procédures de configuration de l'oscilloscope pour effectuer le déclenchement de
votre signal.
Concepts de déclenchement
Evénement de déclenchement
L'événement de déclenchement établit le point de référence temporelle dans l'enregistrement de signal. Toutes les données
de l'enregistrement de signal sont situées dans le temps par rapport à ce point. L'oscilloscope effectue l'acquisition
en continu et conserve suffisamment de points d'échantillonnage pour compléter la portion de pré-déclenchement de
l'enregistrement de signal. Il s'agit de la portion du signal affichée avant, ou à gauche, de l'événement de déclenchement,
sur l'écran. Lorsqu'un événement de déclenchement se produit, l'oscilloscope commence l'acquisition des échantillons pour
créer la portion de post-déclenchement de l'enregistrement de signal, c'est-à-dire la portion affichée après, ou à droite, de
l'événement de déclenchement. Une fois le déclenchement reconnu, l'oscilloscope n'accepte plus d'autre déclenchement
jusqu'à ce que l'acquisition soit terminée et le temps d'inhibition écoulé.

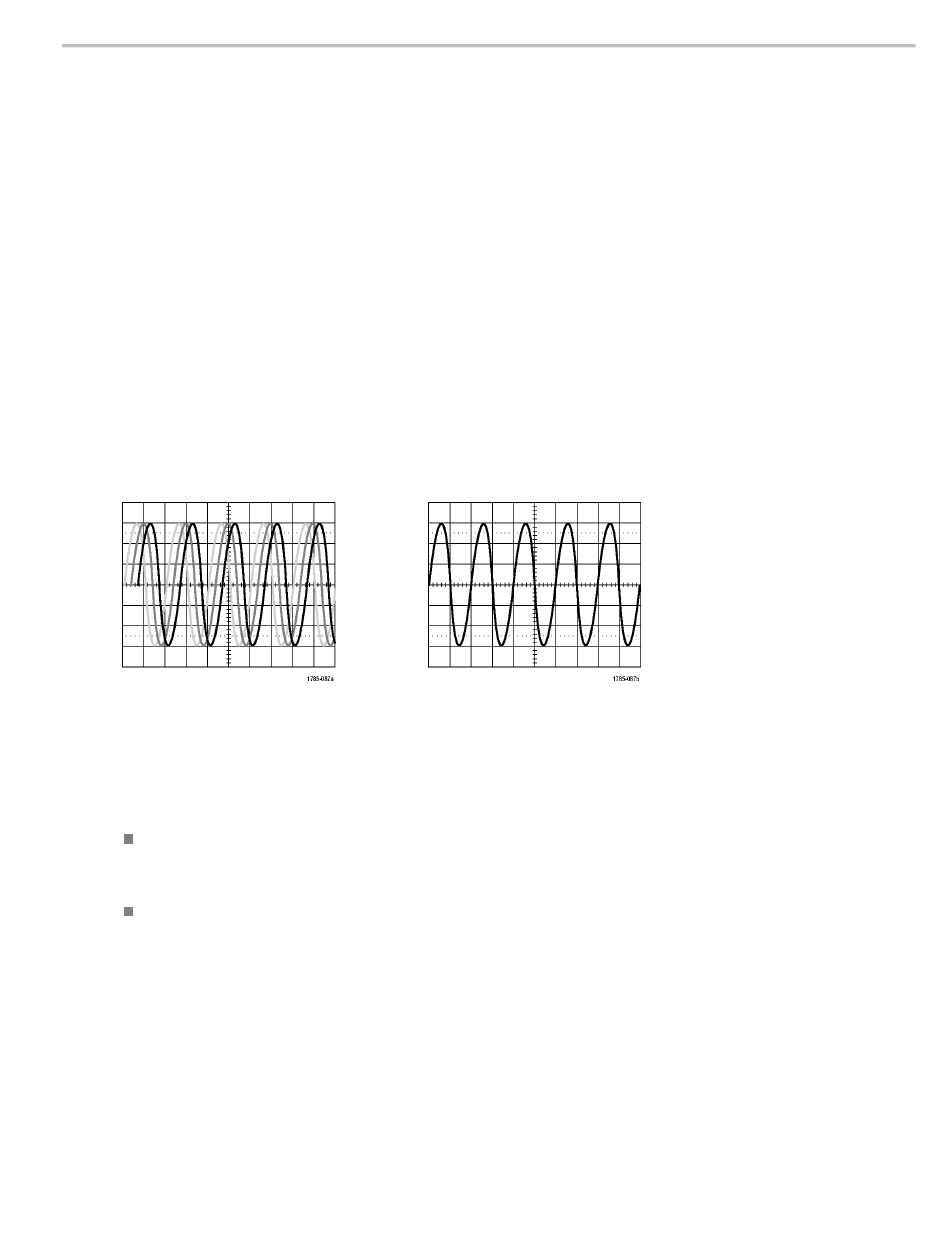

Affichage sans déclenchement
Modes de déclenchement
Le mode de déclenchement détermine le comportement de l'oscilloscope en l'absence d'un événement de déclenchement :
Le mode de déclenchement Normal permet à l'oscilloscope d'effectuer l'acquisition d'un signal uniquement s'il y a
déclenchement. Si aucun déclenchement n'a lieu, le dernier enregistrement de signal acquis reste affiché. S'il n'existe
aucun dernier signal, rien ne s'affiche.
Le mode de déclenchement Auto permet à l'oscilloscope d'effectuer l'acquisition d'un signal même sans présence de
déclenchement. Le mode Auto utilise un minuteur qui se met en marche lorsque l'acquisition commence et que les
informations de pré-déclenchement sont obtenues. Si aucun événement de déclenchement n'est détecté avant l'arrêt du
minuteur, l'oscilloscope force le déclenchement. Le temps d'attente d'un événement de déclenchement varie suivant
le paramètre temporel initialement défini.
Lorsque le mode Auto force le déclenchement, en l'absence d'un événement de déclenchement valide, il ne synchronise
pas le signal à l'écran. Le signal traverse alors l'écran. Si un événement de déclenchement valide se produit, l'affichage
devient stable.
Vous pouvez également forcer l'oscilloscope à déclencher. Pour ce faire, appuyez sur le bouton Force Trig du panneau
avant.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Affichage avec déclenchement
Configuration de déclenchement
65
