Configuration de déclenchement
Correspondance des données de déclenchement sur bus parallèle
Vous obtiendrez les meilleures performances de déclenchement sur bus parallèle en utilisant uniquement des voies
analogiques ou uniquement des voies numériques (gamme MSO2000B uniquement).

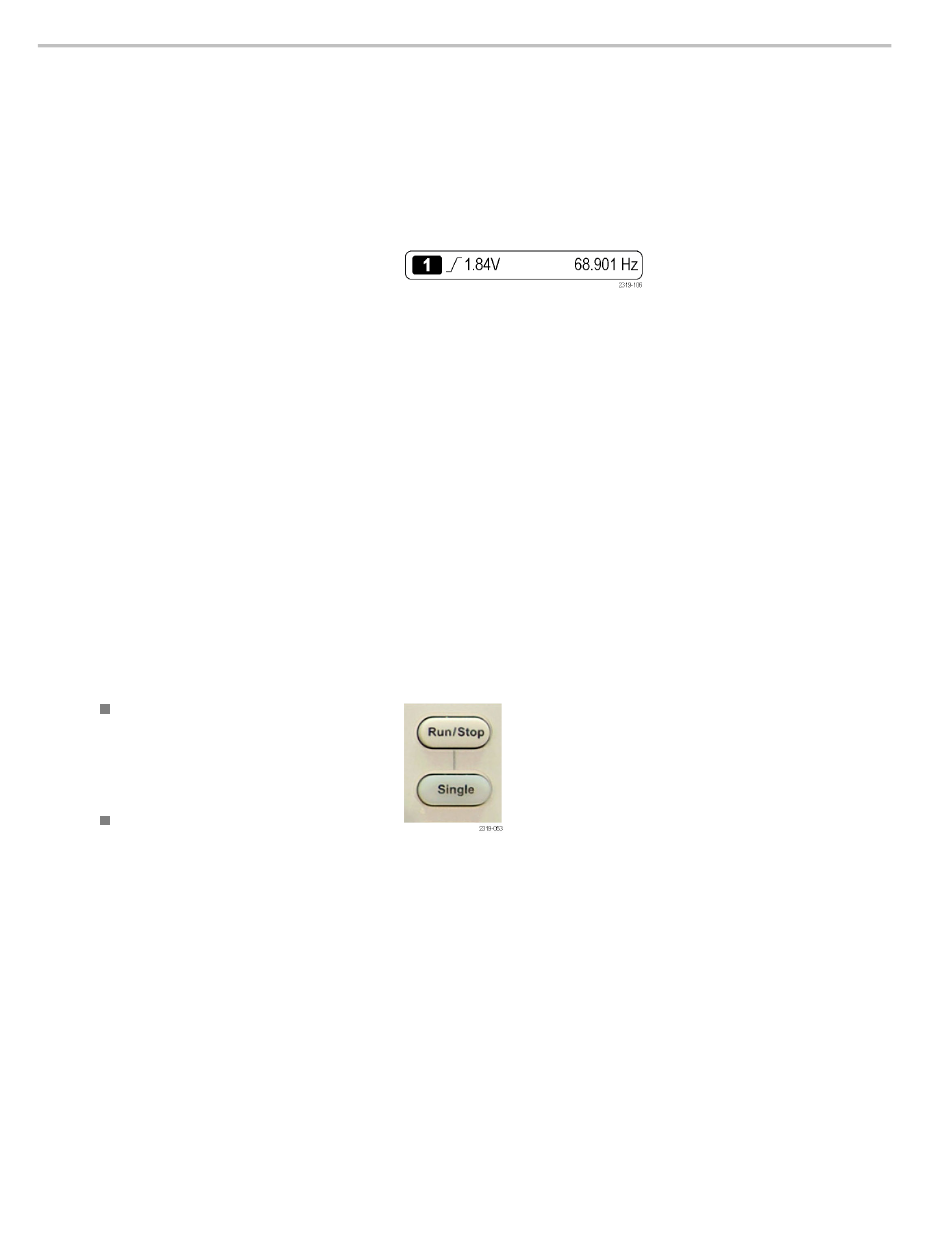

Vérification des paramètres de déclenchement
Pour déterminer rapidement la configuration
de certains paramètres de déclenchement
clés, consultez l'affichage Déclenchement
situé en bas de l'écran. Les affichages
varient pour les déclenchements sur front et
avancés.
1. Source de déclenchement = voie 1.
2. Pente de déclenchement = montante.
3. Niveau de déclenchement = 1,84 V.
4. Mesure de la fréquence de
déclenchement en 6 chiffres =
68,901 Hz.
Démarrage et arrêt d'une acquisition
Lorsque vous avez configuré les paramètres d'acquisition et de déclenchement, démarrez l'acquisition à l'aide de la fonction
Marche/Arrêt ou Séq. unique.
Appuyez sur le bouton Marche/Arrêt
pour démarrer les acquisitions.
L'oscilloscope acquiert de façon répétée
jusqu'à ce que vous appuyiez à nouveau
sur le bouton pour arrêter l'acquisition.
Appuyez sur Séq. unique pour effectuer
une seule acquisition.
L'option Séq. unique définit le mode
de déclenchement sur Normal pour
l'acquisition.
76
Affichage déclenchement sur front
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
