Analyse des données de signal

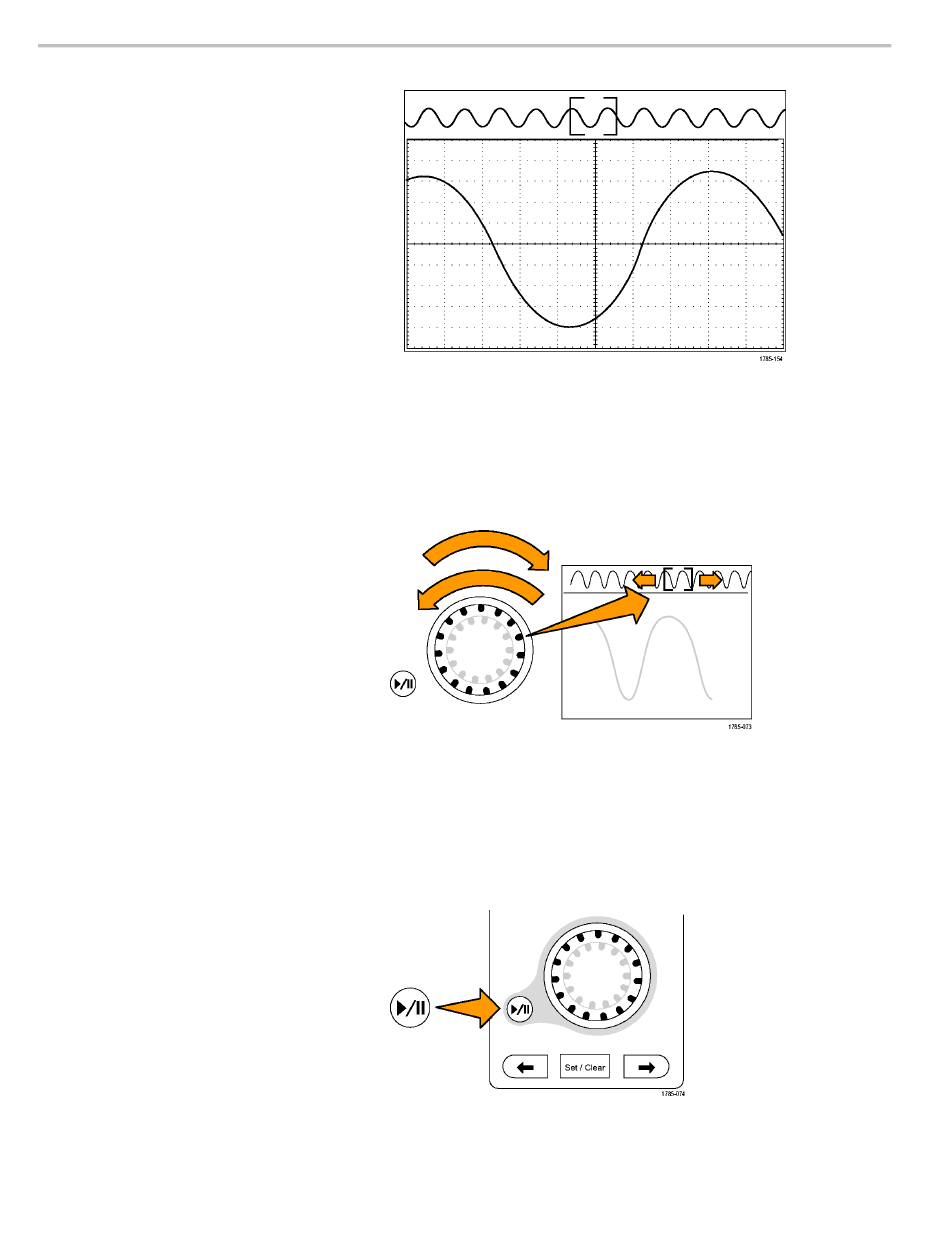

3. Examinez la vue zoomée du signal, qui
s'affiche dans une fenêtre agrandie, en
bas de l'écran. La partie supérieure de
l'écran affiche la position et la taille de
la portion zoomée sur l'ensemble de
l'enregistrement de signal.
Panoramique sur un signal
Lorsque la fonction zoom est activée, vous pouvez utiliser la fonction panoramique pour faire défiler rapidement le signal.
Pour utiliser la fonction panoramique :
1. Tournez le bouton panoramique
(extérieur) des commandes Pan-Zoom
pour effectuer un panoramique du
signal.
Tournez le bouton dans le sens horaire
pour effectuer un panoramique avant.
Tournez-le dans le sens antihoraire
pour effectuer un panoramique arrière.
Plus vous tournez le bouton, plus
la fenêtre de panoramique avance
rapidement.
Lecture et pause d'un signal
Utilisez la fonction Lecture/Pause pour faire défiler automatiquement un enregistrement de signal. Observez la procédure
suivante :
1. Pour activer le mode Lecture/Pause,
appuyez sur le bouton correspondant.
2. Ajustez la vitesse de lecture en
tournant le bouton panoramique
(extérieur). Plus vous tournez le
bouton, plus la vitesse est rapide.
108
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
